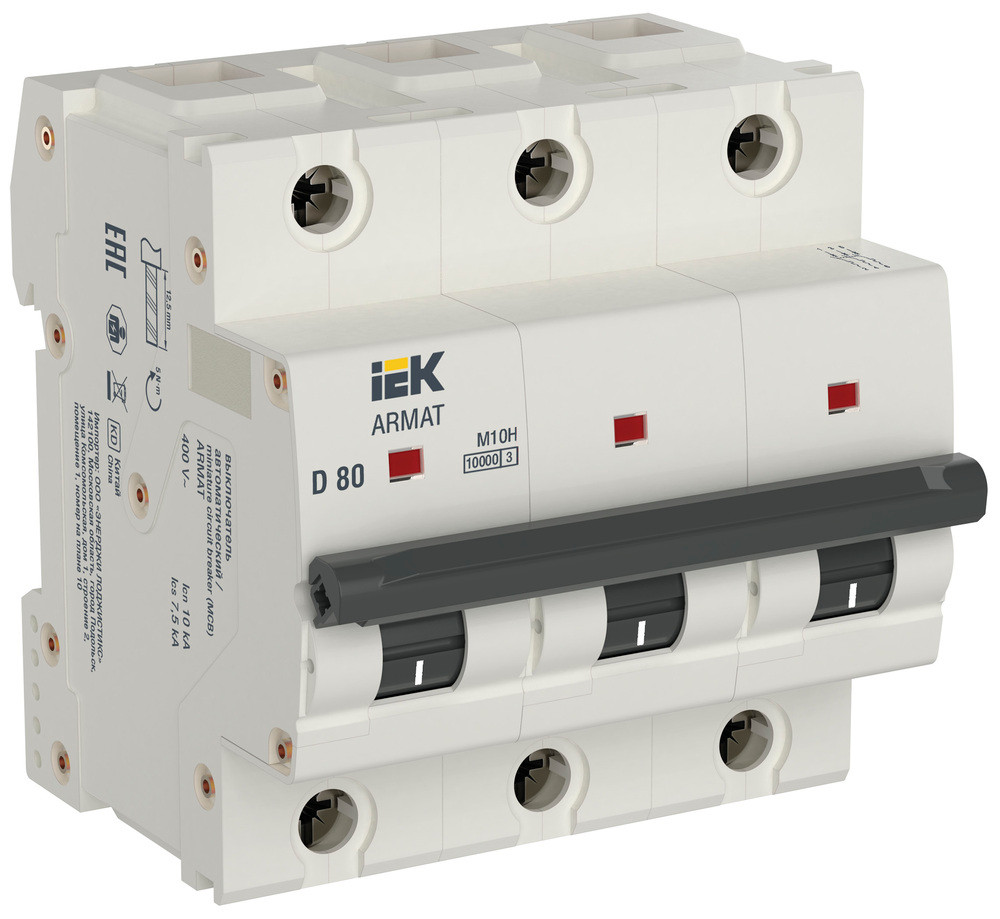

Автоматические выключатели ARMAT серии M10H предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и Z, L, K на номинальные токи 80 и 100 А с числом полюсов от 1Р до 4Р. Номинальная наибольшая отключающая способность автоматических выключателей ARMAT серии M10H составляет 10 кА. Автоматические выключатели ARMAT серии M10H соответствуют ГОСТ IEC 60947-2 и ГОСТ IEC 60898-1. Конструкцией автоматических выключателей ARMAT серии M10H обеспечивается двойной разрыв контактной системы и двойная дугогасительная камера с совокупным числом де-ионных пластин 24, это двукратно увеличивает падение напряжения на электрической дуге в момент коммутации, за счет чего достигается быстрое и эффективное дугогашение.

Характеристики:

Тип изделия: Выключатель автоматический
Номинальный ток, А: 80
Количество силовых полюсов: 3
Характеристика эл.магнитного расцепителя: D
Номинальная отключающая способность, кА (AC) (IEC/EN 60898): 10
Количество модулей DIN: 3
Напряжение, В: 380
Способ монтажа: DIN-рейка
Номинальное напряжение, В: 400
Преимущества: Механизм свободного расцепления с мгновенной коммутацией|Увеличенная присоединительная способность выводов - до 50 мм2|Напайки контакт-деталей на подвижном и неподвижном контактах|Дугоотводящая омедненная ферромагнитная скоба|Две дугогасительные камеры с 24 пластинами в совокупности|Номинальный момент затяжки клемм 5 Нм|Дугогасительный кокон|Увеличенная прочность корпуса|Подключение до 4 дополнительных устройств серии AUX|Индикатор положения контактной группы - облегчает визуальную диагностику положения контактной группы включено/выключено|Дополнительный изоляционный кожух
