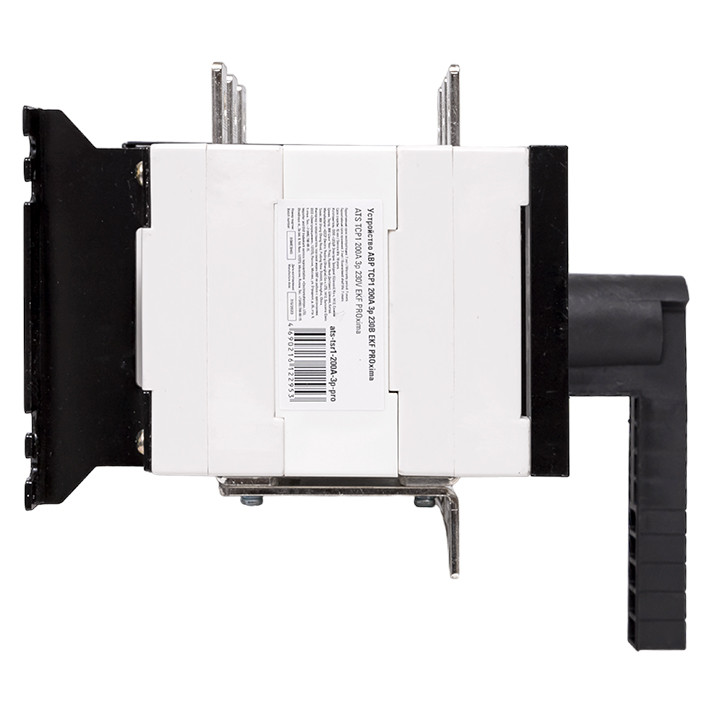

Полное описание товара АВР ТСР1 200А 3Р 230В (EKF) ats-tsr1-200A-3p-pro

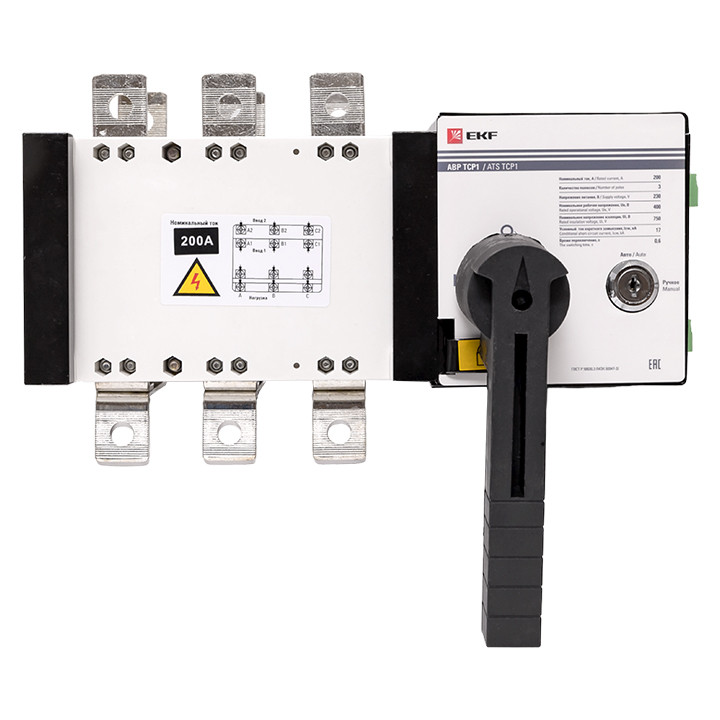

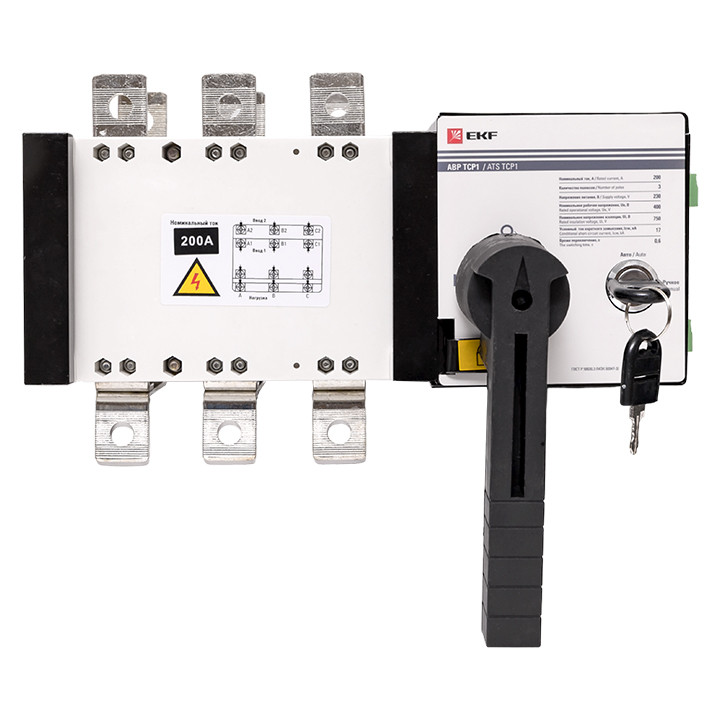

Устройство АВР ТСP1 EKF PRPxima предназначено для обеспечения резервным электроснабжением нагрузки, подключенной к системе электроснабжения, имеющей основной и резервный вводы. Устройство АВР автоматически подключает резервную линию питания в случае пропадания напряжения на основной линии. Выполнено в виде моноблока и состоит из контактного блока и блока управления. На блоке управления имеется рычаг ручного переключения, замковый механизм перевода в ручной или автоматический режимы управления и запорный механизм, обеспечивающий блокировку переключения устройства АВР. Корпус контактного блока выполнен из термостойкой АВС пластмассы. Механизм переключения обеспечивает перемещение контактных групп мостикового типа, которые замыкают цепи или основной линии, или резервной линии, также предусмотрено положение, когда обе линии отключены.

Характеристики:

• Тип изделия: Реле
• Серия: АВР ТСР1
• Номинальный ток, А: 200
• Напряжение, В: 380
• Количество силовых полюсов: 3
• Наличие дисплея: Нет
• Степень защиты: IP00
• Наличие рукоятки: Да
• Способ монтажа: Монтажная плата
• Род тока: Переменный (AC)
• Вид рукоятки: Ручка
• Номинальное напряжение управления, В: 230
• Высота, мм: 270
• Климатическое исполнение: УХЛ3.1
• Масса, кг: 8
• Нормативный документ: РМЦФ.640150.002ТУ
• Напряжение катушки управления, В: 230
• Исполнение рукоятки: Передняя поворотная
• Количество НЗ контактов: 0
• Количество НО контактов: 0
• Глубина, мм: 335
• Ширина, мм: 175
• Распродажа: silovoe
• Механическая износостойкость (кол-ко циклов): 5000
• Максимальное сечение подключаемого кабеля, мм2: 95
• Сфера применения: Устройства автоматического ввода резерва.
