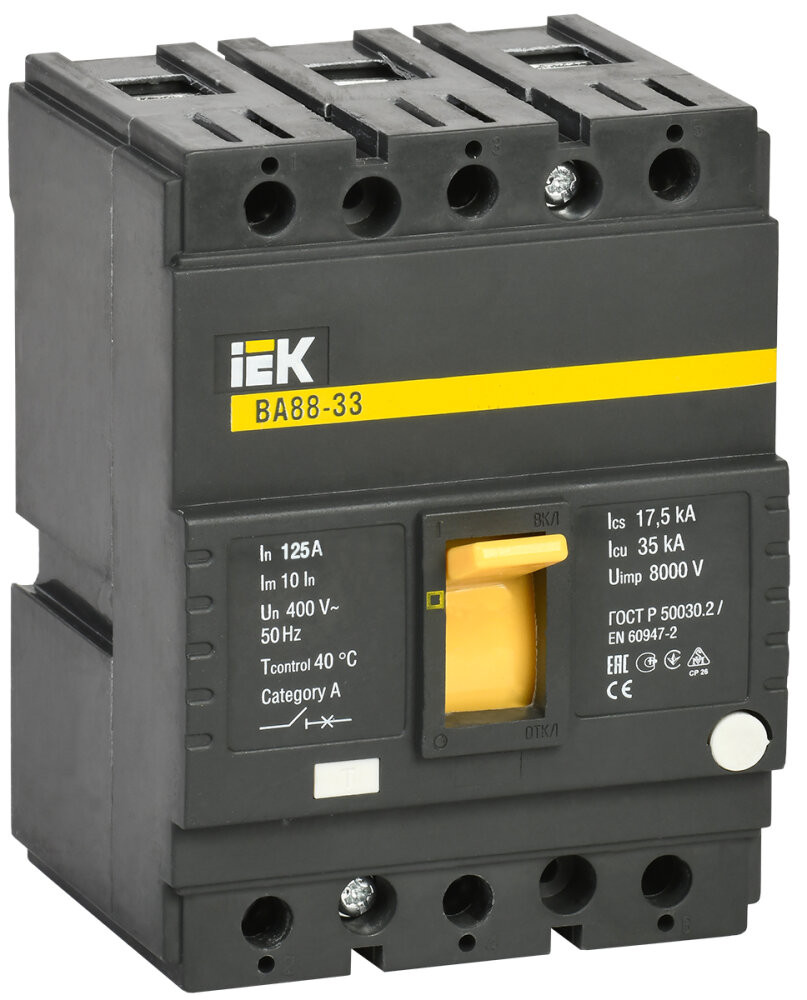

Полное описание товара Автоматический выключатель ВА88-33 3Р 125А 35кА (IEK) SVA20-3-0125

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А. Преимущества: Простая самостоятельная установка дополнительных устройств. При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN-рейку. Габариты и вес — на 10-20% меньше аналогичных выключателей других отечественных производителей, что позволяет монтировать шкафы и щиты меньшего размера.

Характеристики:

• Тип изделия: Выключатель автоматический в литом корпусе
• Номинальный ток, А: 125
• Количество силовых полюсов: 3
• Номинальная отключающая способность, кА (AC) (IEC/EN 60898): 35
• Напряжение, В: 380
• Способ монтажа: Монтажная плата
• Исполнение: Стационарное
• Тип расцепителя: Электромагнитный,тепловой
• Тип дополнительного расцепителя: Нет
• Вид привода: Ручной
• Номинальное напряжение, В: 400
• Степень защиты: IP30
• Климатическое исполнение: УХЛ3
• Род тока: Переменный (AC)
• Уставка срабатывания магнитного расцепителя (Im), А: 10In
• Высота, мм: 120
• Масса, кг: 1.2
• Нормативный документ: ГОСТ Р 50030.2 ТУ 3422-001 П18461115-2009
• Глубина, мм: 70
• Ширина, мм: 90
• Предельная отключающая способность, кA: 35
• Сфера применения: Промышленное
• Гарантийный срок, мес: 60
• Срок службы, лет: 15

Документация:
Каталог производителя
Паспорт изделия
3D модель (формат step)
