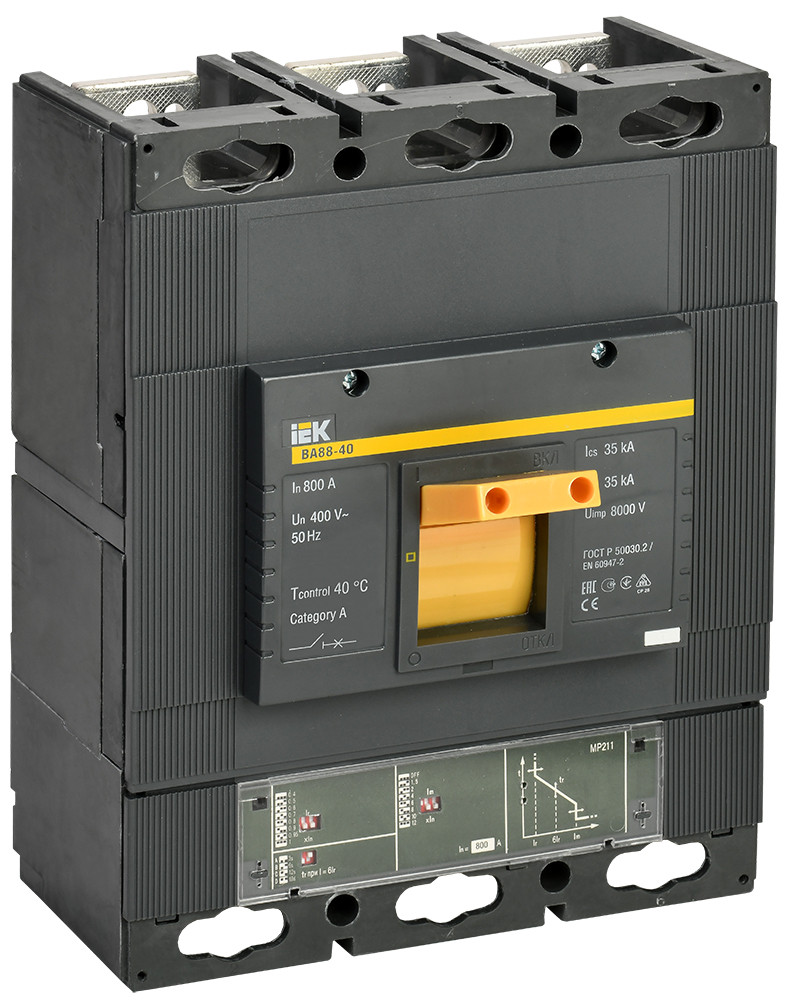

Полное описание товара Автоматический выключатель ВА88-40 3Р 800А 35кА с электронным расцепителем MP 211 (IEK) SVA51-3-0800

Автоматические выключатели с электронным расцепителем обеспечивают защиту от перегрузки и короткого замыкания с помощью электронного расцепителя сверхтоков. Это позволяет обеспечить высокую надежность, точность срабатывания и независимость от окружающих условий. Электронный расцепитель не требует отдельного питания и гарантирует правильную работу защиты при токе нагрузки не менее 15% от номинального даже при наличии напряжения только в одной фазе. Трансформаторы тока, установленные внутри корпуса расцепителя, обеспечивают электропитание электронной схемы расцепителя и вырабатывают сигналы, необходимые для выполнения функции защиты. Защитные характеристики (уставки срабатывания) выбираются потребителем непосредственно на передней панели выключателя установкой DIP-переключателей согласно приведенной мнемосхеме.

Характеристики:

• Тип изделия: Выключатель автоматический в литом корпусе
• Номинальный ток, А: 800
• Количество силовых полюсов: 3
• Номинальная отключающая способность, кА (AC) (IEC/EN 60898): 35
• Напряжение, В: 380
• Способ монтажа: Монтажная плата
• Исполнение: Стационарное
• Тип расцепителя: Электронный
• Тип дополнительного расцепителя: Нет
• Вид привода: Ручной
• Номинальное напряжение, В: 400
• Степень защиты: IP20
• Климатическое исполнение: УХЛ3
• Род тока: Переменный (AC)
• Гарантийный срок, мес: 60
• Срок службы, лет: 15

Документация:
Каталог производителя
Паспорт изделия
3D модель (формат step)
