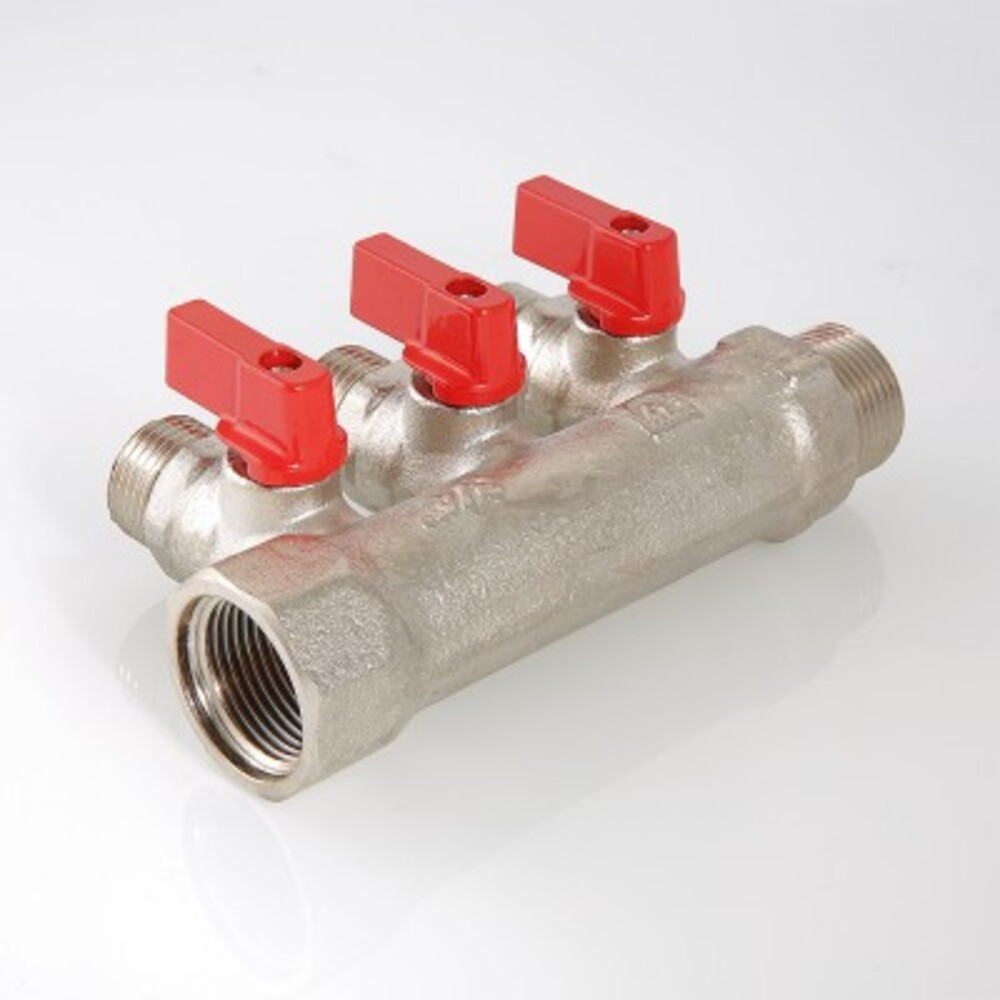

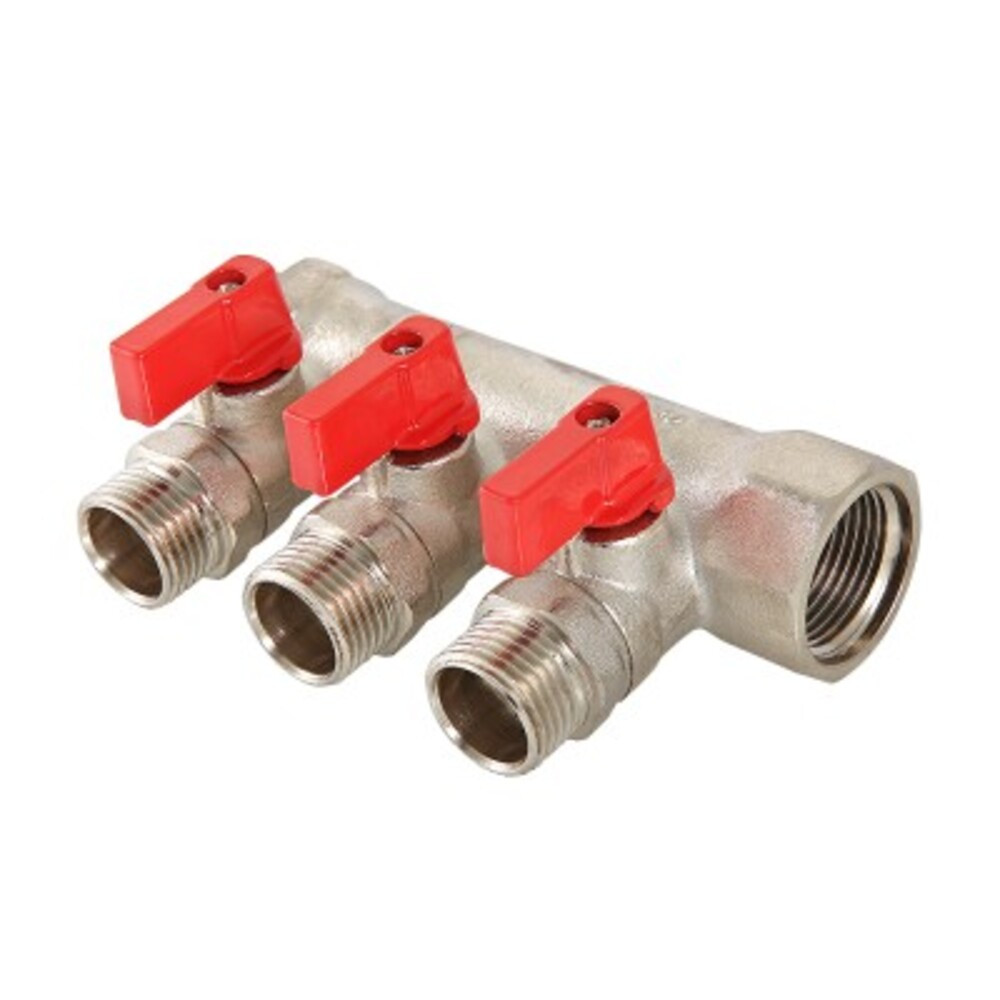

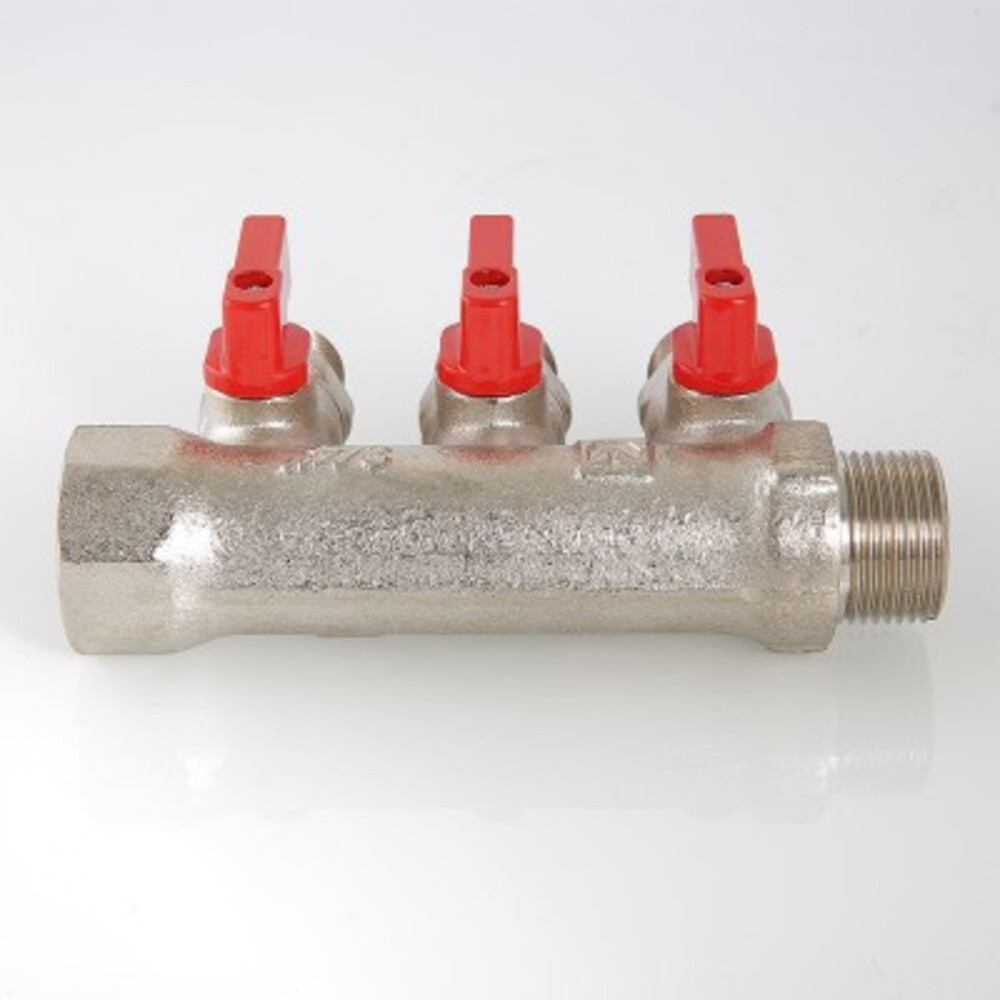

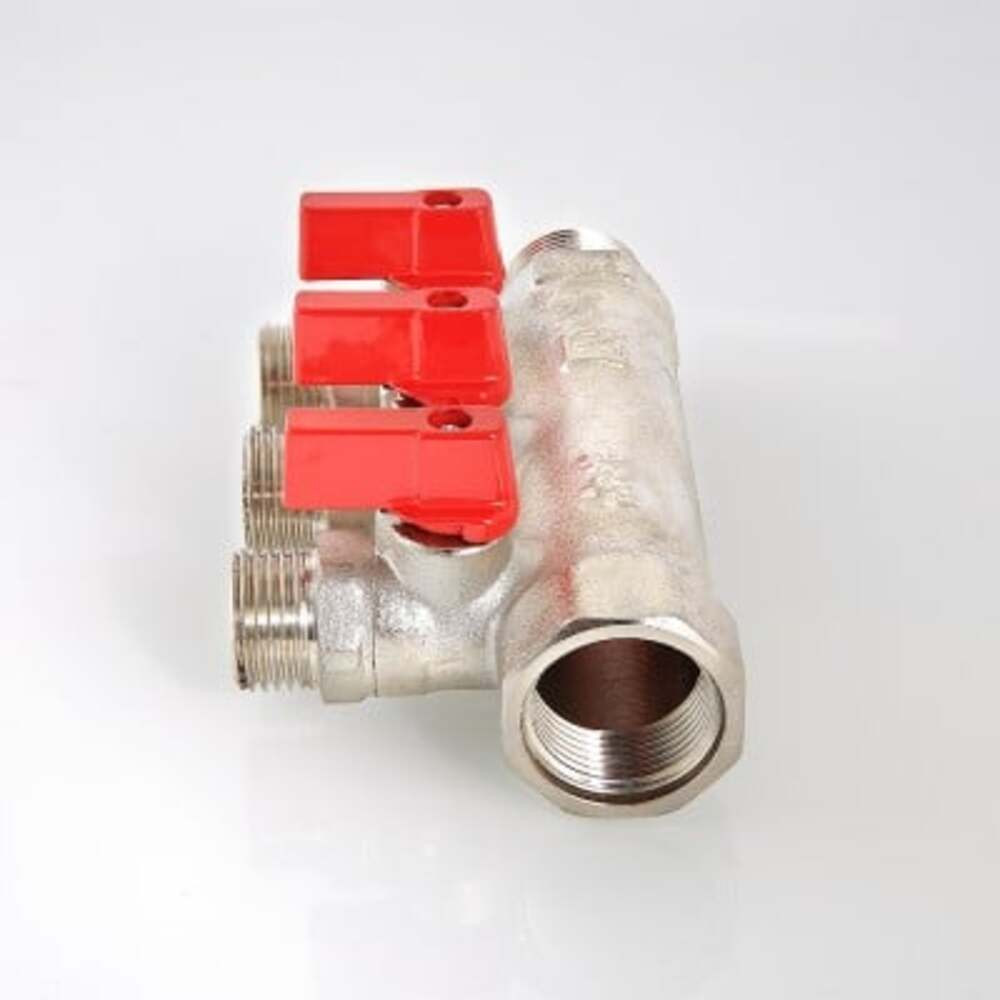

Полное описание товара Коллектор 3/4'x3 выхода 1/2' НР с отсекающими кранами (VALTEC) VTc.580.N.0503

Никелированный коллектор для воды и других сред, неагрессивных к материалам изделия. Корпус изготовлен из латуни марки CW617N (европейский стандарт ЕN 12165). Имеет выходы диаметром 1/2` с наружной резьбой. На каждом выходе предусмотрен отсекающий шаровой кран с минимальным ресурсом 4 тыс. циклов. Диаметр коллектора – или 1`, резьба – внутренняя/наружная. Неремонтопригодный. Применение коллектора позволяет отказаться от дополнительной запорной, регулирующей арматуры и уплотнений, облегчает проектирование, монтаж и наладку оборудования. В водоснабжении коллектор обеспечивает равное давление для потребителей, исключая их влияние друг на друга. Коллектор отопления – один из элементов, обеспечивающих поступление требуемого количества тепла к отопительным приборам и контурам теплого пола. Условная пропускная способность Kvs 2,7 м3/ч, расстояние между осями выходов -36 мм.

Характеристики:

• Тип изделия: Коллектор
• Материал изделия: Латунь никелированная
• Исполнение: С кранами
• Число выходов: 3
• Длина, мм: 80
• Резьба: 3/4'x1/2'
• Размер выходов: 1/2'
• Рабочее давление, бар: 10
• Вид резьбы: ВН
• Среда применения: Вода, неагрессивные жидкости
• Максимальная рабочая температура, С: 110
• Вид рукоятки: Флажок
• Максимальная подача, м3/ч: 2.7
• Тип соединения: Резьбовое
• Материал корпуса: Латунь никелированная
• Цвет рукоятки: Красный
• Расстояние между выходами, мм: 36
• Вид резьбы на выходах: Наружная
• Сфера применения: Для теплого пола, радиаторного отопления, холодного и горячего водоснабжения
• Комплектация: Красные и синие ручки

Документация:
Паспорт
Чертеж детали 2D (формат dwg)
