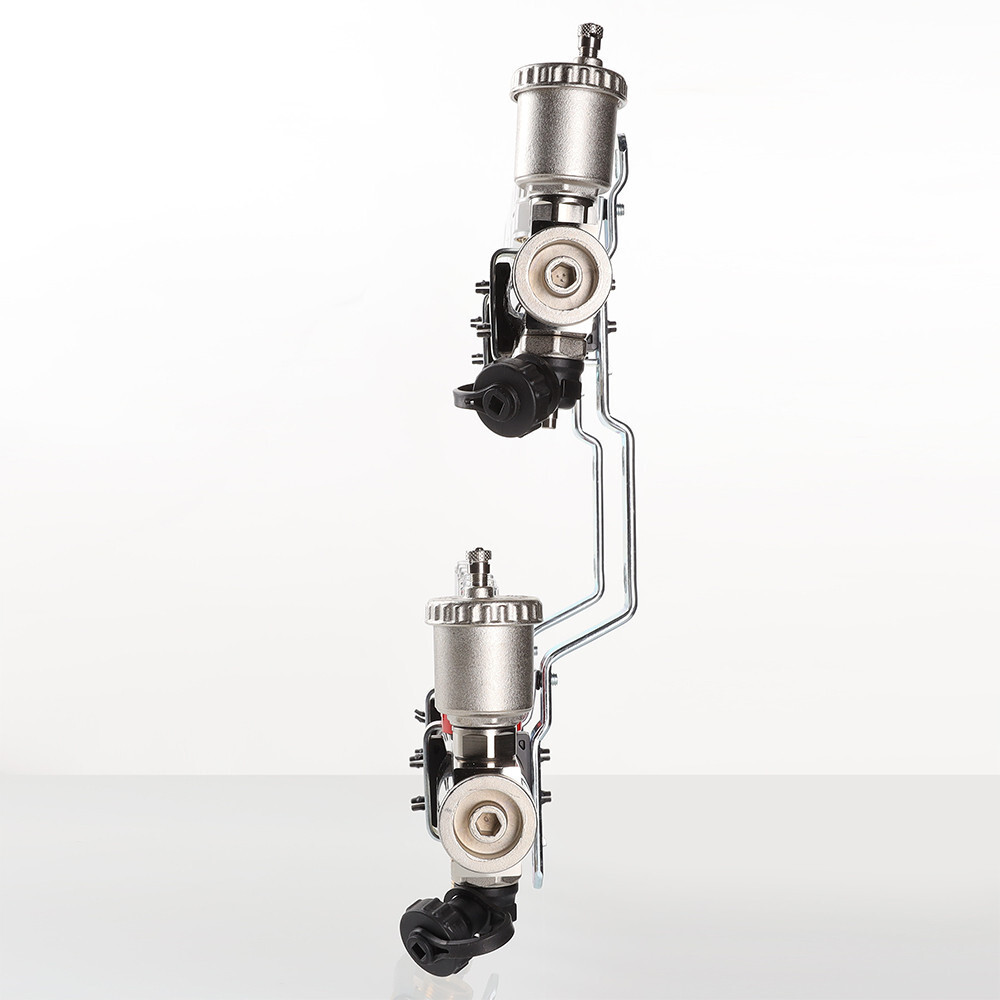

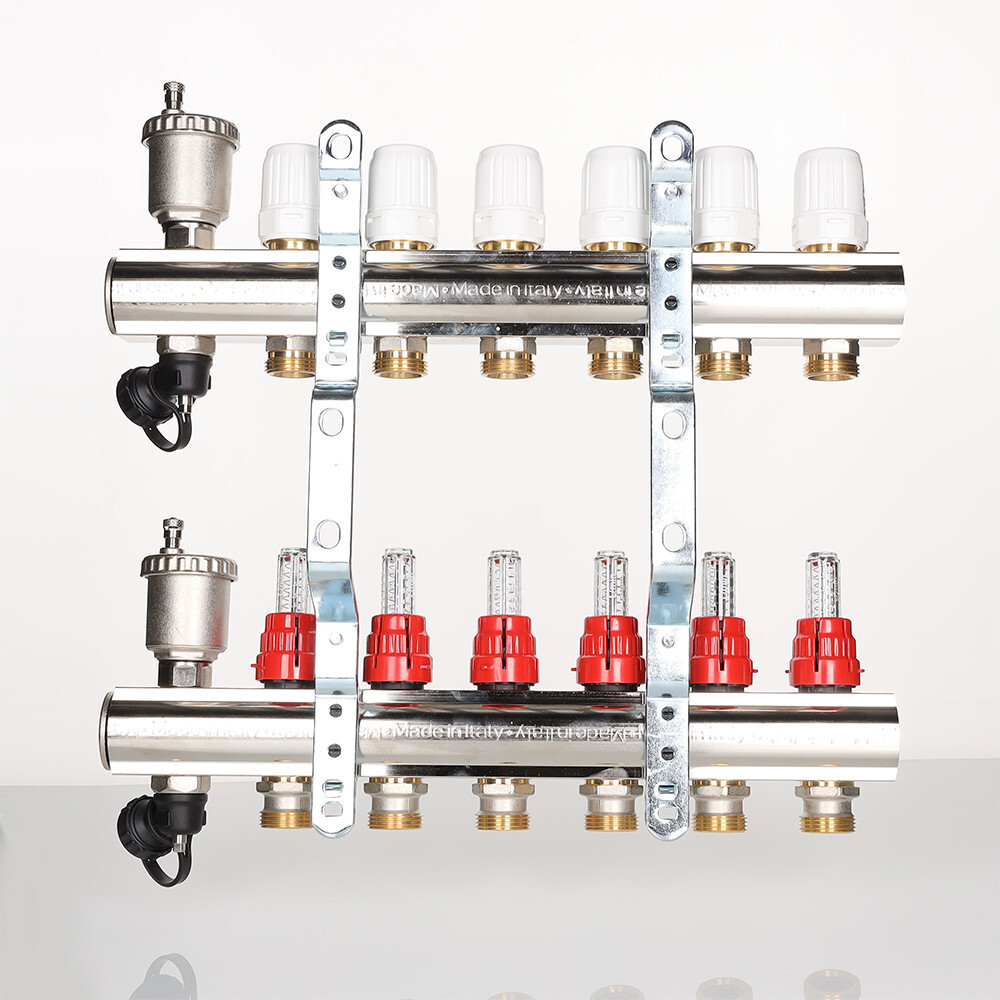

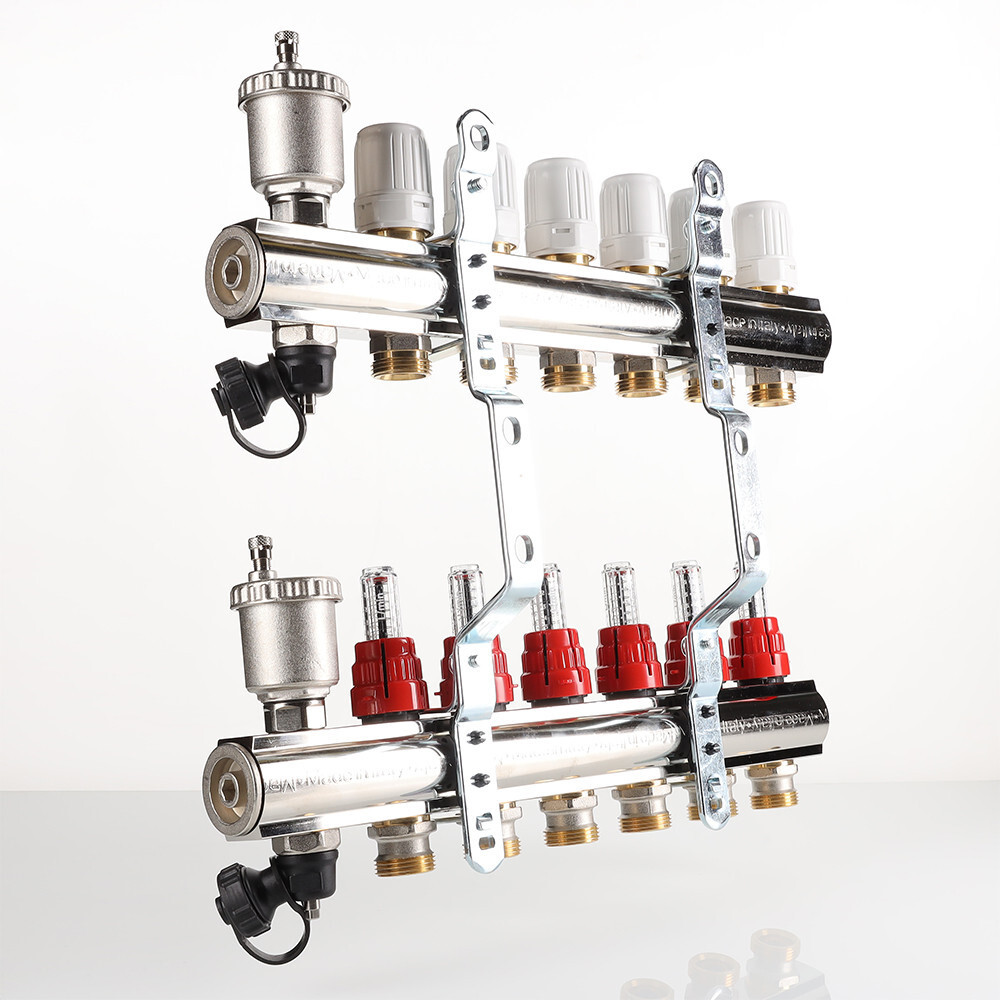

Полное описание товара Коллекторная группа с расходомерами 1'x6 выходов 3/4' НР EK (VALTEC) VTc.596.EMNX.0606

Коллекторный блок со встроенными расходомерами выпускается для распределения теплоносителя к потребителям в системах водяного отопления – радиаторам, конвекторам, петлям теплого пола, обогрева открытых площадок. Рабочая температура теплоносителя – до 90 градусов, давление – до 10 бар. На выходах прямого коллектора установлены настроечные клапаны с расходомерами, обратный коллектор оснащен термостатическими клапанами (ручные, с возможностью оборудования сервоприводами). Присоединение трубопроводов к выходам – по стандарту `евроконус`. Блок укомплектован также автоматическими воздухоотводчиками с отсекающими клапанами, дренажными кранами, сдвоенными крепежными кронштейнами. Материал коллекторов, корпусов арматуры – латунь CW617N (гальванопокрытие – никелирование), уплотнительных колец соединителей и золотников клапанов – EPDM.

Характеристики:

• Тип изделия: Коллекторная группа
• Материал изделия: Латунь никелированная
• Исполнение: С расходомерами
• Число выходов: 6
• Длина, мм: 250
• Резьба: 1'
• Размер выходов: 3/4' EK
• Тип соединения: Резьбовое
• Вид резьбы: ВР
• Межосевое расстояние, мм: 200
• Рабочее давление, бар: 10
• Максимальная рабочая температура, С: 90
• Вид рукоятки: Вентиль
• Максимальная подача, м3/ч: 2.5
• Материал корпуса: Латунь никелированная
• Расстояние между выходами, мм: 50
• Вид резьбы на выходах: Наружная EK
• Сфера применения: Для водяного радиаторного и напольного отопления
• Комплектация: Автоматический воздухоотводчик. Дренажный поворотный кран. Торцевые пробки

Документация:
Паспорт
Чертеж детали 2D (формат dwg)
Обзор коллекторного блока VALTEC
