Предназначены для изоляции и герметизации мест Т-образного подключения концевых муфт в ячейках распределительных устройств с газовой изоляцией с резьбовыми вводными изоляторами (бушингами) типа «С», соответствующими CENELEC-EN 50181 или DIN 47636

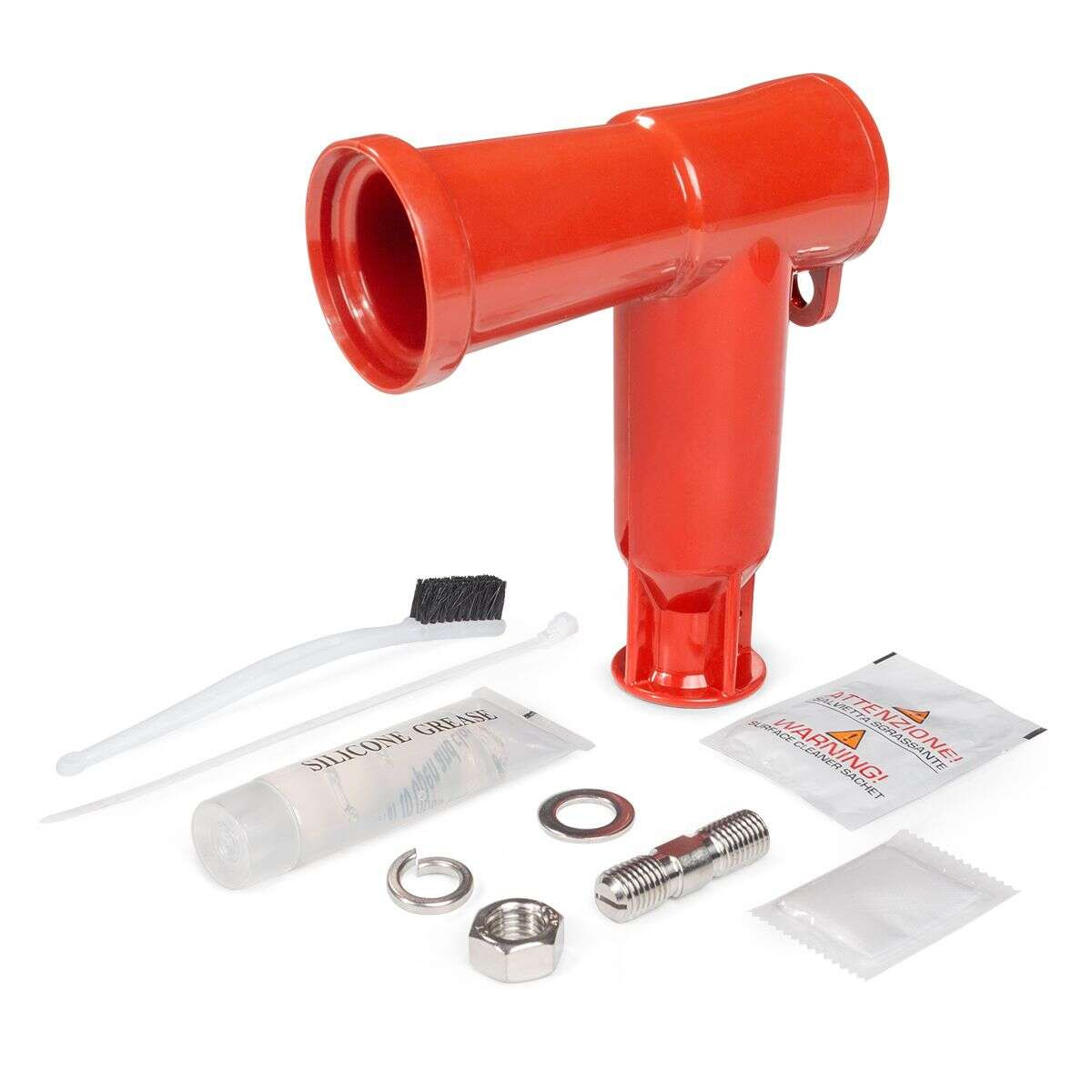

Состав набора:
корпус адаптера
резьбовая шпилька
плоская шайба
гроверная шайба
гайка
паста силиконовая
Устойчивы к явлению трекинга и погодно-климатическим условиям
Изоляция адаптера выполнена из толстостенного силиконового эластомера
Цвет: кирпично-красный
Рабочее напряжение: до 10 кВ включительно
Максимальная токовая нагрузка: 630 А
За счет специального эластомера, применяемого для изготовления корпуса, в сочетании с конструктивной особенностью внутренней части, адаптер имеет очень широкий диапазон применяемости по сеченым кабеля, внезависимости от типа изоляции кабеля: бумажной-маслопропитанной или изоляции из сшитого полиэтилена.
Адаптеры разработаны с учетом применения в комплекте с концевыми термоусаживаемыми кабельными муфтами «КВТ», оснащенными болтовыми наконечниками на одножильные и трехжильные кабели с бумажной маслопропитанной и изоляцией из сшитого полиэтилена
Возможно применение адаптеров совместно с концевыми термоусаживаемыми муфтами Raychem и их аналогами
Болтовой наконечник «КВТ» присоединяется к бушингу резьбовой шпилькой с гайкой
Резьбовая шпилька М16/ М16
Для герметизации тыльной стороны адаптера используется изоляционная заглушка с резьбой
Быстрый монтаж и демонтаж с возможностью повторного использования
Использование кабельных адаптеров позволяет производить подключение кабелей разного типа к одному и тому же компактному распределительному устройству
Адаптеры позволяют сократить расстояние межфазного воздушного пространства для обеспечения нормального функционирования оборудования
Адаптеры поставляются в комплекте, включающем материалы на 3 фазы
Для монтажа адаптера на смонтированную кабельную концевую муфту не требуется специальный инструмент и работы, связанные с использованием пламени горелки
