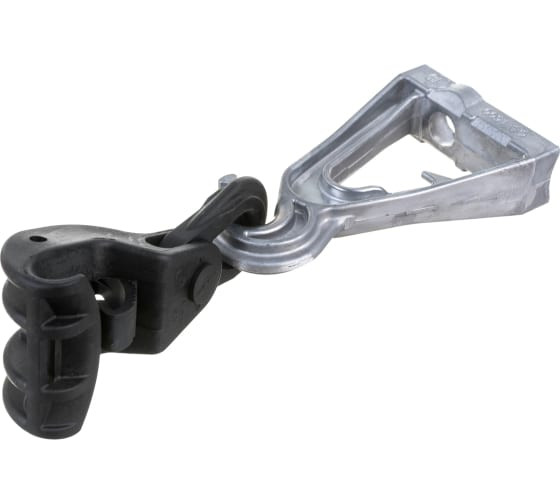

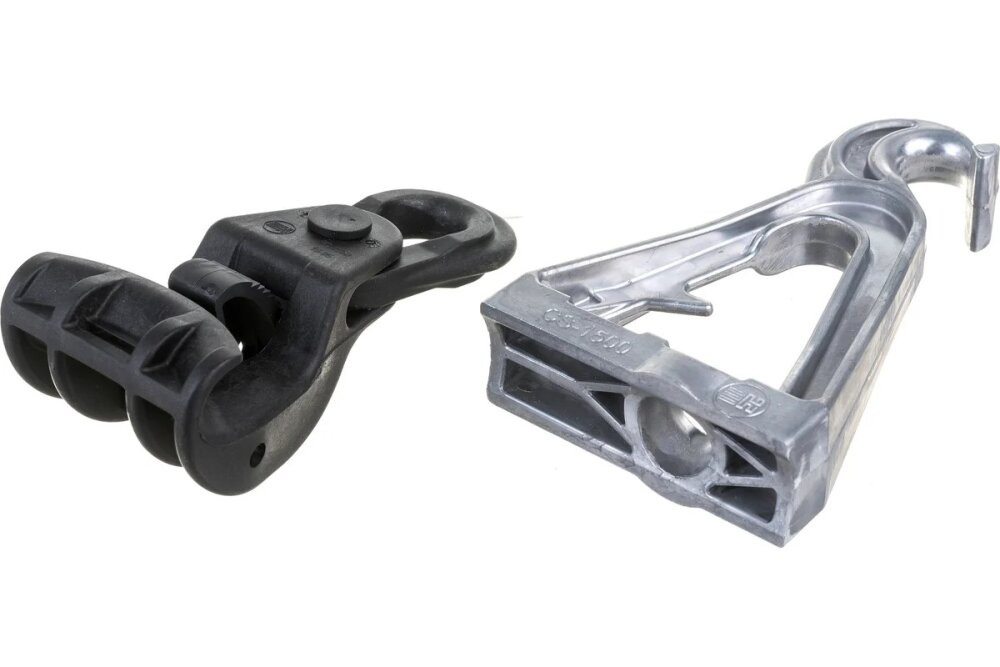

Используется для подвески провода СИП-2 на промежуточных и угловых опорах ВЛИ при углах поворота трассы ВЛ до 30°. Обеспечивает надежную фиксацию кабеля на определенной высоте и предотвращает его провисание между опорами. Комплект состоит из анкерного кронштейна и поддерживающего зажима. Крепится на опорах с помощью болта или металлической ленты F 20.7 и двумя скрепами C 20 при помощи инструмента для натяжки ленты OPV. Продукция имеет сертификат соответствия. Продукция аттестована и соответствует требованиям СТО ПАО ''Россети'' (СТО 34.01-2.2-002-2015).

Характеристики:

Тип изделия: Комплект подвески
Марка: ES
Способ монтажа: На опору
Диапазон рабочих температур: от -60 до +50
Диапазон сечений: 25-95
Материал изделия: Сплав алюминиевый/стеклоармированный полиамид
Стойкость к ультрафиолету: Да
Материал жилы: Алюминий
Количество жил: 1
Максимальная разрушающая нагрузка, кН: 12
Гарантийный срок, мес: 60
Сфера применения: Линии электропередачи
Температура монтажа: от -20 до +50
Температура эксплуатации: от -60 до +50
Преимущества: Нейтраль фиксируется защелкой в зажиме, подвижное соединение позволяет зажиму двигаться в продольном и поперечном направлениях. | Универсальный диапазон сечений. | Кронштейн снабжен выступом, который позволяет закрепить на нем ролик RT1 для раскатки СИП. | Зажим имеет звено ограниченной прочности для защиты магистральной линии от обрывов. | При продольном перемещении СИП подвижное звено позволяет уменьшить циклические деформации несущей жилы. | Элементы зажима, контактирующие с несущей нулевой жилой, изготовлены из диэлектрического материала и выполняют роль изолятора, а также защищают изоляцию жилы от механического повреждения. | Обладает высокой прочностью, устойчивостью к ультрафиолету, коррозии, воздействию экстремальных температур, влажности и другим погодно-климатическим факторам. | Продукция имеет сертификат соответствия. Продукция аттестована и соответствует требованиям СТО ПАО ''Россети'' (СТО 34.01-2.2-002-2015).
