Комплект штанг для заземления воздушных линий с поверхности земли КШЗ-10 Д сеч. 25 мм2
- Описание
-
Подробности

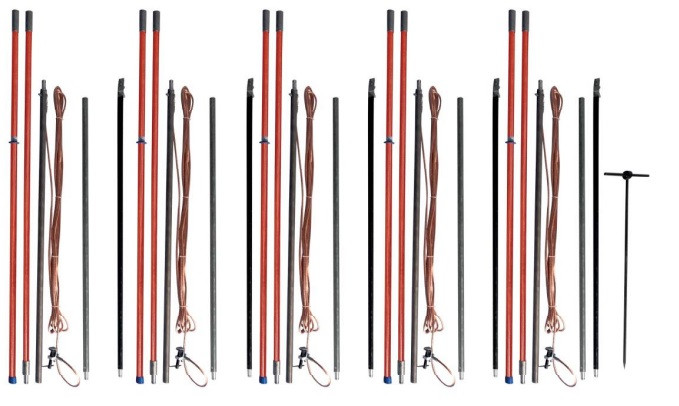

Комплект штанг КШЗ -10 для воздушных линий относится к основным средствам защиты от поражения электрическим током и предназначены для защиты работающих на отключенных участках воздушных линий (ВЛ) при непредусмотренном появлении в них высокого или наведенного напряжения. Комплектами можно работать, и на воздушных линиях, и с разъединителями на опорах напряжением 6 – 10 кВ (КШЗ-10) непосредственно с поверхности земли.Комплект КШЗ -10 состоит из 3-х заземляющих штанг, клещевых зажимов (рабочая часть), указателя высокого напряжения, струбцины для заземления и заземляющего электрода. Комплект КШЗ -10 содержит указатель напряжения УВНИШ -10. УВНИШ -10 — светозвуковой указатель, предназначенный для определения наличия или отсутствия напряжения переменного тока частотой 50 Гц на воздушных линиях и разъединителях напряжением от 6 до 10 кВ. Указатели содержат источник питания, который обеспечивает усиление светового и звукового сигнала при протекании через них емкостного тока.
При номинальном напряжении на ВЛ и разъединителях от 6 до 10 кВ указатель УВНИШ -10 работает без заземления. Для воздушных линий напряжением 6 кВ необходимо произвести заземление указателя, чтобы исключить ложное срабатывание.Допустимый диапазон рабочих температур от – 45 С до + 45 С.* Относительная влажность до 80% при 20 С.
- Характеристики
-
Номинальное напряжение заземляемых ВЛ: 0,4-10 / 6-10 кВ
Указатель напряжение, входящий в комлект: КШЗ-(0,4-10)Д / КШЗ - 10Д) УВНУ-0,4-1ДШ+УВНУ-10ДЩ / УВНУ-10ДШ
Сечение заземляющего провода: 25 м2
Количество штанг: 5 / 3 шт
Общая длина заземляющей штанги: 4800 м
Тип заземляющей штанги: сборная
Количество звеньев заземляющей штанги: 3 шт.
Общая длина изолирующей штанги: 2 шт.
Длина изолирующей част не менее: 2000 мм
Длина рукояти, не менее: 1000 мм
Длина заземляющего спуска: 6 м
Ток термической стойкости: 3,6 кА/3 сек
Ток электродинамическкой стойкости: 22,0 кА
Общая масса комплекта: 24/ 18,5 кг
