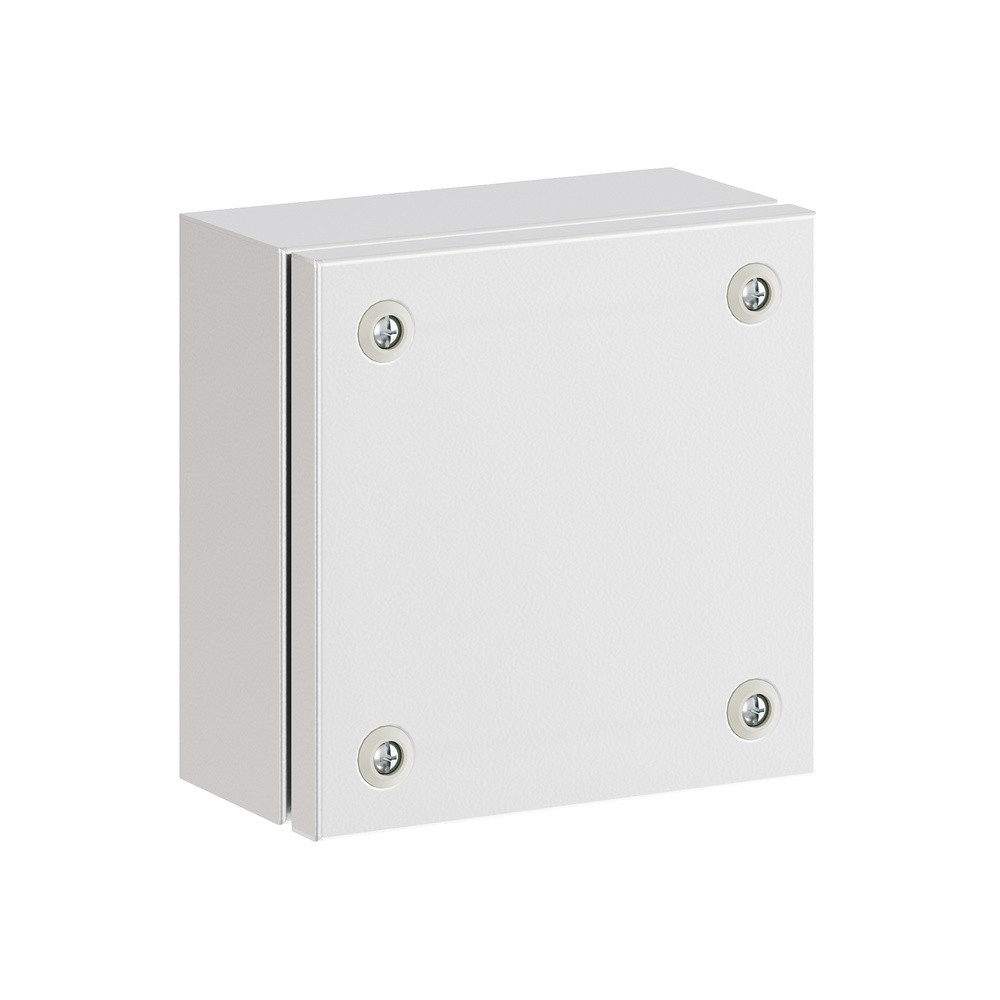

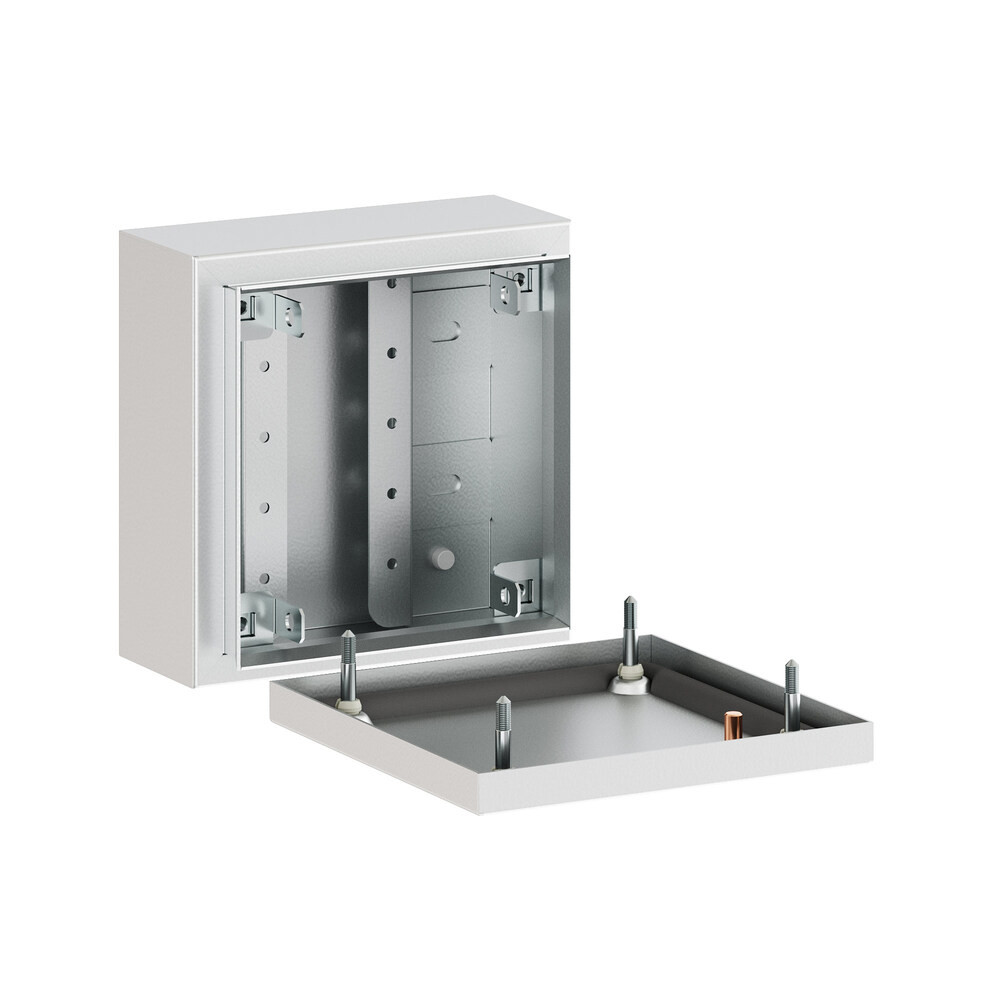

Клеммные корпуса SDE используются в качестве соединительных и разветвительных коробок, пультов управления, небольших корпусов автоматизации, а также для размещения различных индикаторных и контрольных устройств. Корпус и крышка изготавливаются из стали толщиной 1,2 мм с атмосферостойким порошковым покрытием, цвет RAL7035. Степень защиты IP66, ударопрочность IK10, сейсмостойкость 9 баллов по шкале MSK-64, климатическое исполнение УХЛ1, ОМ2, ОМ3, группа горючести Г1. Комплект поставки: корпус, крышка, комплект заземления без проводов. Габариты 150x150x80 (ВхШхГ) мм.

Данное изделие может быть доработано под ваши требования - можно заказать вырез любых отверстий,покраску в любой цвет RAL Classic, дополнительную грунтовку, перенос/замену шпилек, установку втяжных гаек, врезку обзорного окна, замену уплотнителя на силиконовый, нанесение логотипов и надписей методом тампопечати. Доработка изделия производится заводом-изготовителем. Для расчёта стоимости и определения сроков изготовления отправьте запрос с техническими требованиями вашему менеджеру ЭТМ.

Характеристики:

Тип изделия: Щит монтажный
Материал изделия: Сталь
Степень защиты: IP66
Способ монтажа: Навесной
Высота, мм: 150
Ширина, мм: 150
Глубина, мм: 80
Цвет: Серый
Наличие замка: Да
Номер цвета по RAL: 7035
Покрытие: Порошковая окраска
Рекомендованный проектный ассортимент: Да
Количество дверей: 1
EMC исполнение (электромагнитная совместимость): Нет
Преимущества: Универсальные корпуса 21 типоразмера для различных отраслей и сфер применения|Многоступенчатая покраска обеспечивает высокую коррозионную стойкости|Замкнутый сварной шов задней стенки и проваренные углы корпуса обеспечивают высокую стойкость ко всем видам нагрузок|Загиб кромки корпуса предотвращает попадание влаги, пыли и грязи в корпус|Быстрое и надежное крепление крышки|Широкий складской ассортимент корпусов и аксессуаров, оптимальные сроки производства, большие производственные мощности|Непрерывный контур уплотнителя и заглушки отверстий на задней стенке обеспечивают степень защиты IP66|Сейсмостойкость 9 баллов, вибростойкость М39|Свидетельство Российского морского регистра судоходства (РМРС) и Российского речного регистра (РКО)

Документация:
Страница каталога
Кастомизация
Опросный лист на кастомизацию
Чертеж детали 2D (формат dwg)
3D модель (формат step)
