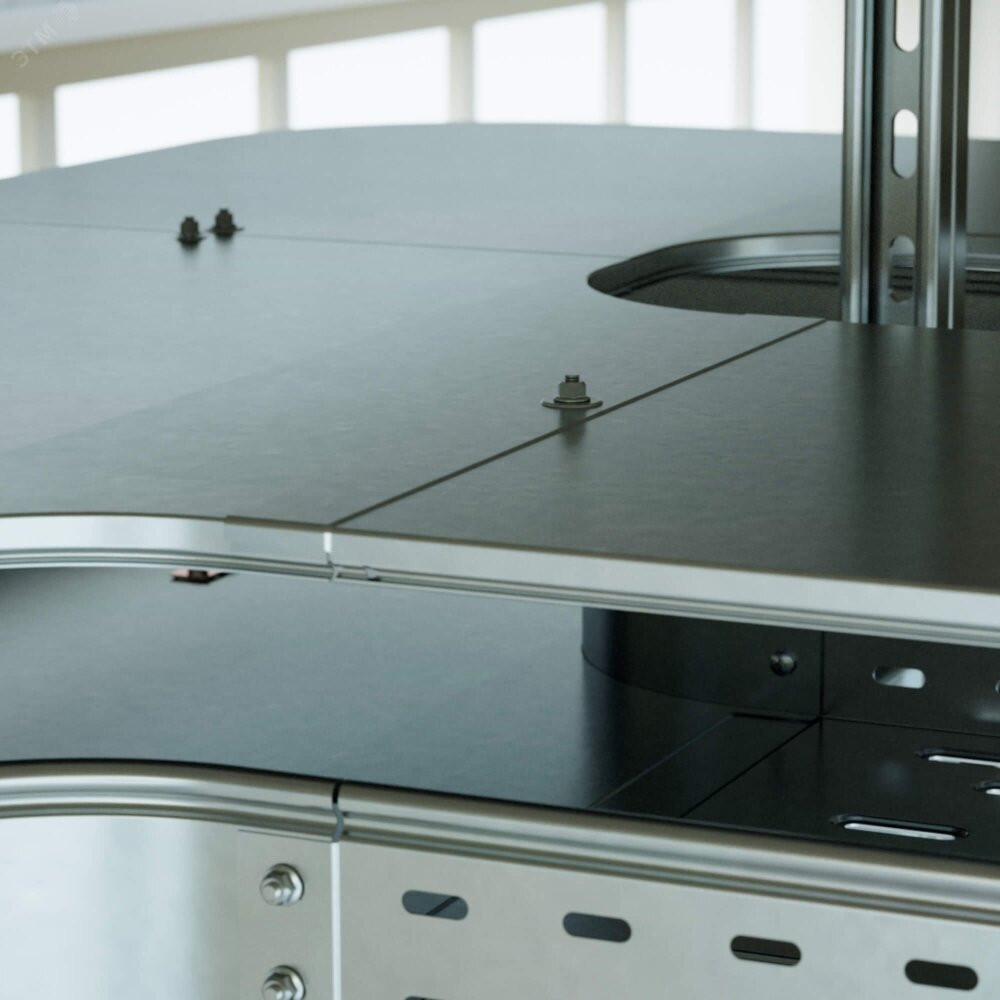

Система листовых лотков 'S5 Combitech' создана для построения надежных кабельных трасс, в которых кабель будет максимально защищен от повреждений. Крышки прочно фиксируются защелкиванием, а при необходимости их можно снять, чтобы получить доступ к кабелю. Друг с другом аксессуары соединяются методом 'папа-мама', соединение можно при необходимости зафиксировать болтами. Крышки изготавливаются из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии. Для обеспечения максимальной степени пыле- и влагозащиты IP 44 применяйте также уплотнители, входящие в состав системы. Крышка с заземлением предназначена для перфорированных и неперфорированных лотков. Аксессуар выполнен в специальном исполнении 'Горячий цинк', для которого характерна повышенная устойчивость к коррозии.

Входит в состав огнестойкой кабельной линии (ОКЛ) - это кабельная линия и электропроводка, способнаясохранять работоспособность в условиях пожара. ОКЛ– сертифицированная система, состоящая из огнестойкого кабеля и кабеленесущих систем.

Характеристики:

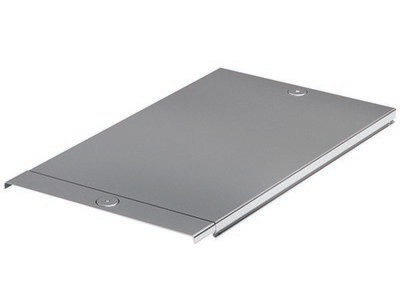

Тип изделия: Крышка для лотков и кабель-каналов
Материал изделия: Сталь
Ширина, мм: 200
Длина, мм: 3000
Покрытие: Горячий цинк
Толщина материала изделия: 0.8
Климатическое исполнение: УХЛ(1,5)
Высота, мм: 15
Масса, кг: 1.83
Цвет: Светло-серый
Крепление: Защелка
Тип соединения: Зажимное
Рекомендованный проектный ассортимент: Да
Дополнительная информация: Гальванопокрытие методом горячего погружения
Преимущества: Крышка к лотку ДКС присоединяется простым защелкиванием|Крышки между собой соединяются внахлест|Для удобства монтажа и уменьшения времени на соединение в крышку уже заштампована гайка М5|Съемная конструкция облегчает доступ к кабелю (для его замены или для прокладки дополнительной кабельной линии)|Для соединения крышек ДКС между собой надо просто закрутить винт М5х8, при этом винтовое соединение обеспечивает надежное электрическое соединение и непрерывность электрического контура|Выполнено в исполнении горячий цинк с толщиной цинкового слоя от 55 мкм до 120 мкм, благодаря чему может применяться, например, в помещениях с высокой влажностью и низкой загрязненностью, в воздушных зонах городов и промышленных предприятий

Документация:
Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
"Система металлических лотков ""S5 Combitech""
Страница каталога
Видеоматериалы
Видеообзор
Видеоинструкция по монтажу
Видеоматериалы

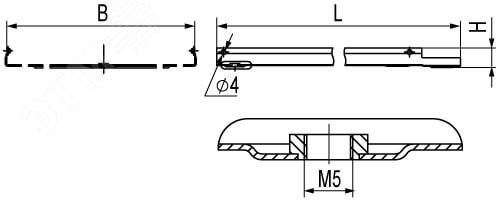

Чертеж
