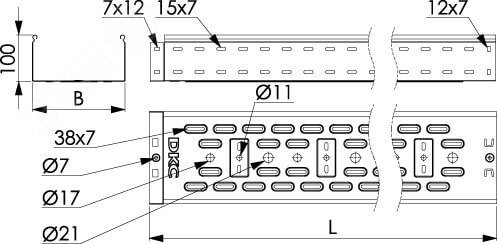

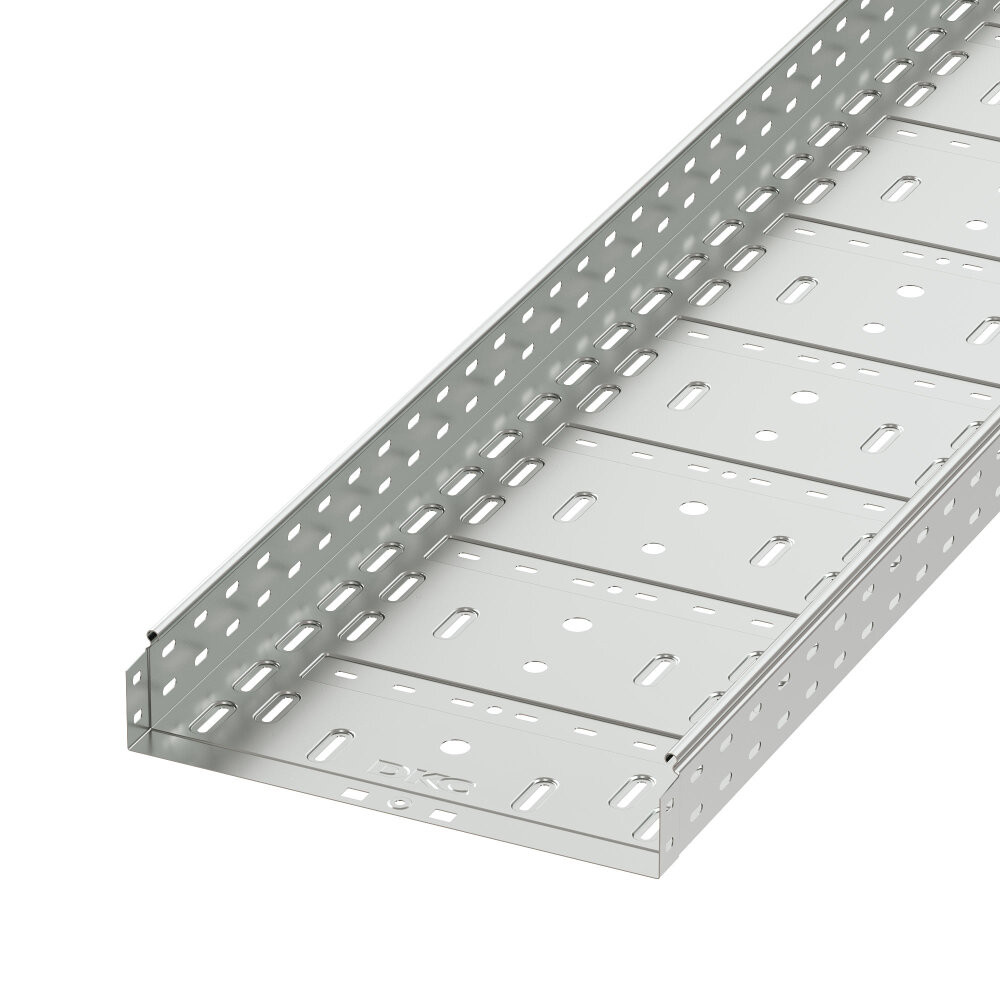

Перфорированные листовые лотки ДКС применяются для прокладки кабеля как в помещении, так и на открытом воздухе. Лотки отличаются высокой несущей способностью - подформовка, производимая при производстве этой продукции, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. Перфорация сокращает вес конструкции. В лотках имеются отверстия для отвода кабеля диаметром 11 мм, 17 мм, 21 мм. Степень пыле- и влагозащиты перфорированных лотков - IP10 при использовании крышек, входящих в состав системы. Метод соединения ''мама-папа'' применяемый для системы, существенно сокращает время монтажа и создает непрерывный контур. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке. Толщина стали - 0.9 мм, высота лотка - 100 мм, ширина - 400 мм, длина - 3000 мм. Полезное сечение - 39500 мм. Исполнение - ''сталь, оцинкованная по методу Сендзимира''.

Входит в состав огнестойкой кабельной линии (ОКЛ) - это кабельная линия и электропроводка, способнаясохранять работоспособность в условиях пожара. ОКЛ– сертифицированная система, состоящая из огнестойкого кабеля и кабеленесущих систем.

Характеристики:

Тип изделия: Лоток перфорированный
Материал изделия: Сталь
Высота, мм: 100
Ширина, мм: 400
Длина, мм: 3000
Покрытие: Оцинковано по методу сендзимира
Толщина материала изделия: 1
Климатическое исполнение: УХЛ2
Тип лотка: Перфорированный
Масса, кг: 4.13
Цвет: Светло-серый
Исполнение: Без разъема
Рекомендованный проектный ассортимент: Да
Площадь полезного сечения: 39500
Дополнительная информация: Перфорированная боковая стенка

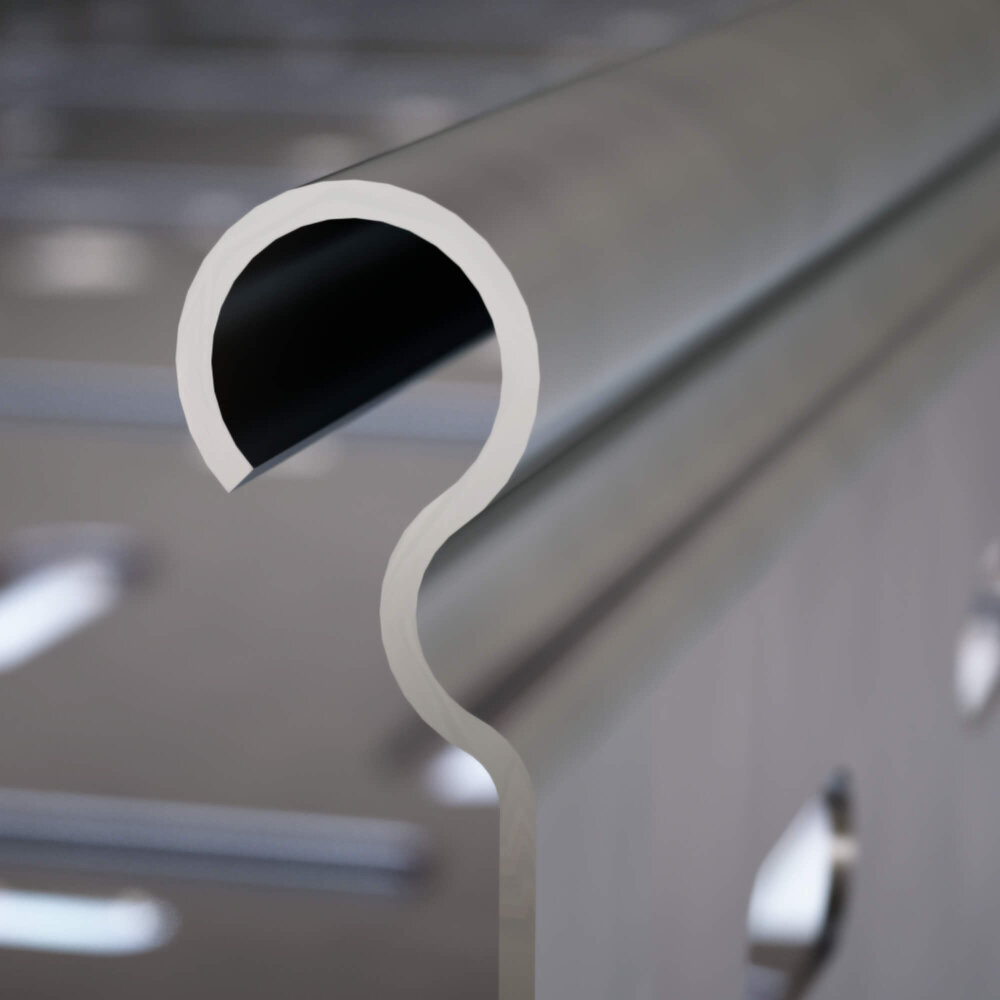

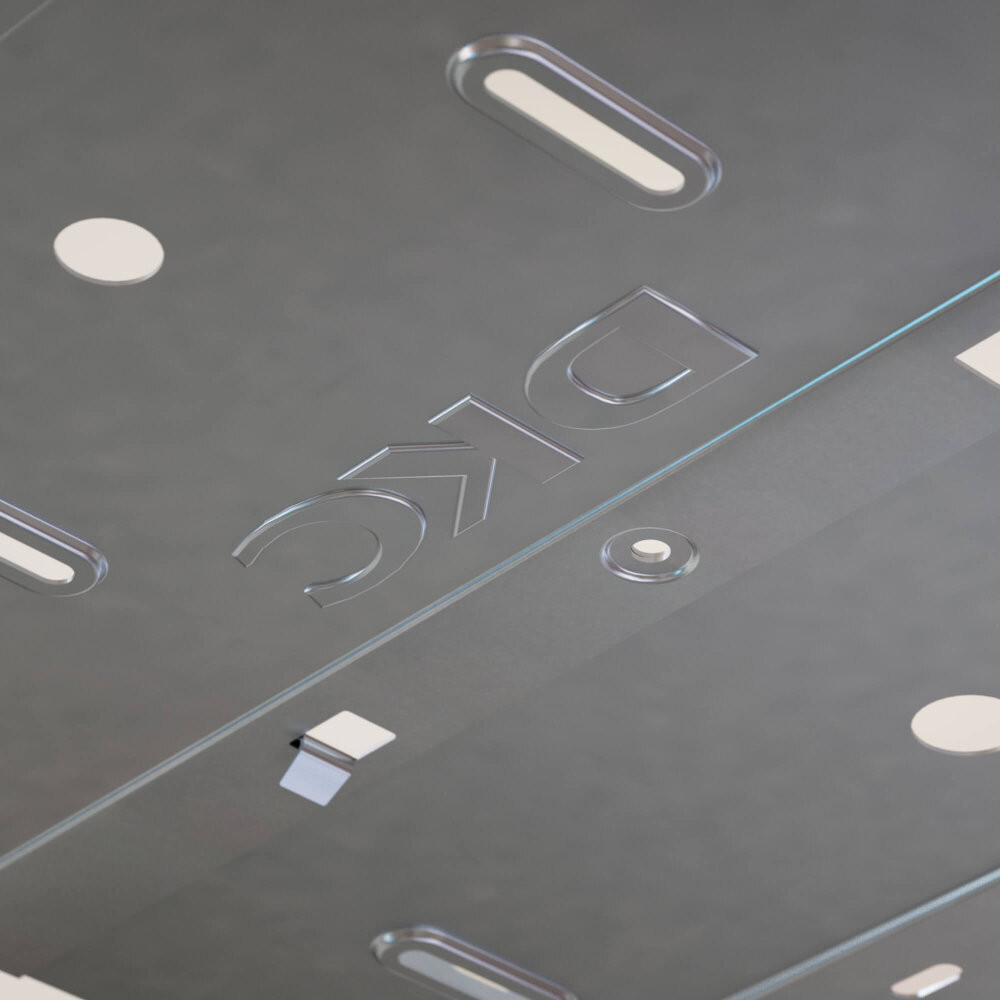

Преимущества: Для соединения секций между собой требуется всего 3 винта и 3 гайки, благодаря фирменному соединению ''папа-мама'', что экономит время монтажа|S-образная форма кромки борта лотка обеспечивает повышенную несущую способность и защиту кабеля от повреждения|Конструктивом предусмотрена предварительная безвинтовая фиксация, что способствует уменьшению времени монтажа и делает монтаж удобным|Высокая несущая способность, а также коэффициент запаса по нагрузке, равный 1.7|Долговечность|Изготавливается из оцинкованной стали с массой покрытия не менее 180 г/м2, что соответствует ГОСТ 52868-2021 и ГОСТ 14918 - 2020, и обеспечивает требуемую надежность и долговечность кабельной линии. Подтверждено протоколами соответствующих испытаний, в том числе в камере соляного тумана
