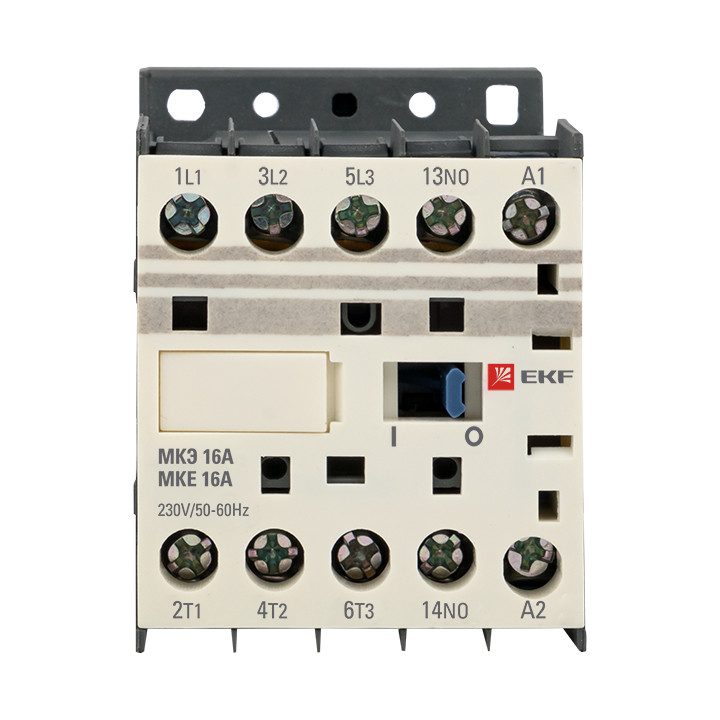

Полное описание товара Миниконтактор МКЭ 16А 230В 1NO PROxima (EKF) Mctr-s-16-230

Мини-контакторы PROxima состоят из корпуса, закрепленных в нем неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе мини-контактора. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты.Особенности серии - Высокая коммутационная износостойкость. Универсальное крепление - крепление на DIN-рейку и монтажную панель. Тарельчатые зажимы обеспечивают надежное крепление проводников. Дополнительные контакты позволяют применять мини-контакторы в системах автоматизации. Маркировочная площадка в комплекте для идентификации контакторов в щите. Компактные размеры

Характеристики:

• Тип изделия: Контактор
• Серия: PROxima
• Номинальный ток, А: 16
• Количество силовых полюсов: 3
• Напряжение катушки управления, В: 230
• Род тока катушки управления: Переменный (AC)
• Напряжение, В: 380
• Род тока: Переменный (AC)
• Количество силовых НО контактов: 3
• Количество силовых НЗ контактов: 0
• Количество НО контактов: 4
• Количество НЗ контактов: 0
• Исполнение: Нереверсивное

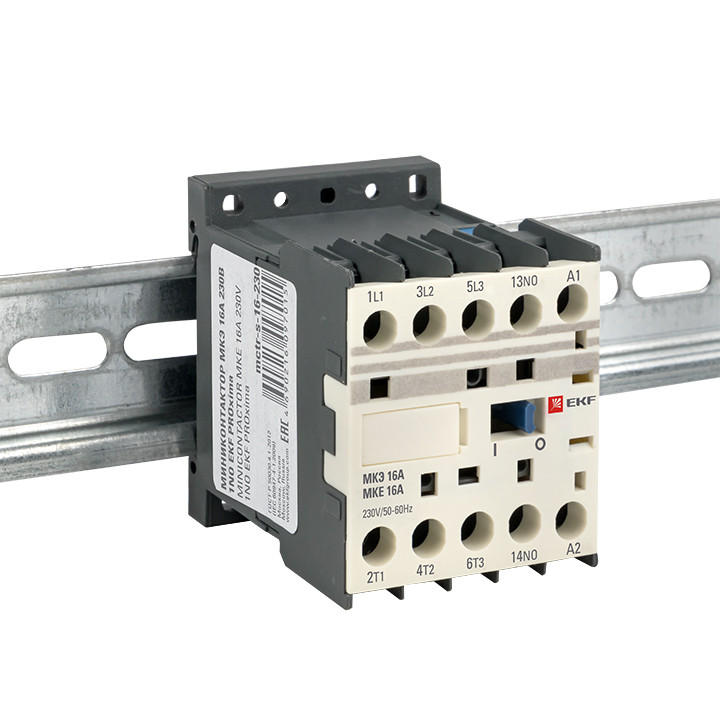

• Способ монтажа: DIN-рейка
• Высота, мм: 47
• Масса, кг: 0.19
• Тип подключения: Винтовое
• Степень защиты: IP20
• Климатическое исполнение: УХЛ3
• Нормативный документ: ГОСТ Р 50030.4.1-2002 МЭК 60947-4-1-2009
• Номинальное напряжение, В: 400
• Глубина, мм: 62
• Ширина, мм: 66
• Сфера применения: Миниконтакторы
• Максимальное сечение подключаемого кабеля, мм2: 25
• Гарантийный срок, мес: 84

Документация:
Паспорт
Каталог производителя
3D модель (формат step)
