Назначение и конструкция

• Накладки применяются в электроустановках до 20 кВ для предотвращения случайного прикосновения к токоведущим частям в тех случаях, когда нет возможности оградить рабочее место щитами. В электроустановках до 1000 В накладки применяют также для предупреждения ошибочного включения рубильников.

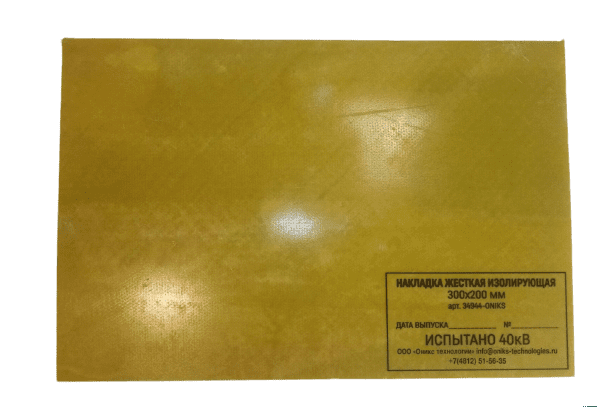

• Накладки жесткие изготовлены из многослойного диэлектрического стеклопластика по специальной технологии, обеспечивающей прочность, долговечность, электроизоляцию и при этом малый вес для удобства эксплуатации.
• Конструкция и размеры накладок должны позволять полностью закрывать токоведущие части.
• В электроустановках выше 1000 В применяются только жесткие накладки.
• В электроустановках до 1000 В можно использовать гибкие накладки из диэлектрической резины для закрытия токоведущих частей при работах без снятия напряжения.

Эксплуатационные испытания

• Механические испытания изолирующих накладок в эксплуатации не проводят.
• При испытаниях электрической прочности жесткой накладки для электроустановок выше 1000 В ее помещают между двумя пластинчатыми электродами, края которых не должны достигать краев накладки на 45 - 55 мм, а затем с каждой стороны - между электродами, расстояние между которыми не должно превышать расстояния между полюсами разъединителя на соответствующее напряжение.

Правила пользования

• Установка накладок на токоведущие части электроустановок напряжением выше 1000 В и их снятие должны производиться двумя работниками с применением диэлектрических перчаток и изолирующих штанг либо клещей.
• В процессе эксплуатации накладки осматривают не реже 1 раза в 6 мес. При обнаружении механических дефектов накладки изымают из эксплуатации и заменяют новыми.
• Перед применением накладки очищают от загрязнения и проверяют на отсутствие трещин, разрывов и других повреждений.

Масса и размеры жестких накладок.

Возможно изготовление под заказ любых размеров Заказчика, но в основном используются типовые размеры:

Накладки жесткие используются как дополнительное средство защиты от поражения электрическим током совместно с диэлектрическими ограждениями, щитами, ширмами.
