Система листовых лотков ''S5 Combitech'' включает в себя не только сами лотки, но также аксессуары, которые позволяют проектировать и строить сложные кабельные трассы нестандартного конструктива. Крепежная пластина GSV - это шарнирный соединитель для лотков, применение которого позволяет поменять уровень прокладки трассы, наклонив ее под произвольным углом (угол регулируется движением болта по дугообразному пазу). Пластина закрепляется на боковых стенках лотка гайками с насечками М6 и винтами М6х10. Исполнение аксессуара - ''сталь, оцинкованная по методу Сендзимира''. Пластина подходит для применения с лотками высотой 50 мм и шириной от 50 до 600 мм. В комплект входят 4 пластины и включены необходимые для монтажа метизы.

Входит в состав огнестойкой кабельной линии (ОКЛ) - это кабельная линия и электропроводка, способнаясохранять работоспособность в условиях пожара. ОКЛ– сертифицированная система, состоящая из огнестойкого кабеля и кабеленесущих систем.

Характеристики:

Тип изделия: Пластина
Материал изделия: Сталь
Высота, мм: 70
Ширина, мм: 70
Покрытие: Горячий цинк
Цвет: Светло-серый
Рекомендованный проектный ассортимент: Да

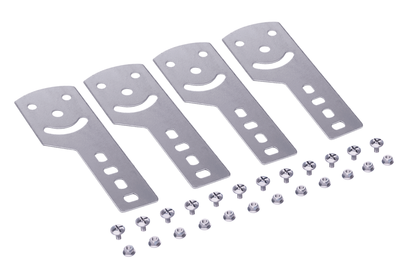

Комплектация: 4 пластины GSV. Поставляется с крепежными элементами, необходимыми для монтажа (CM010610, CM100600 в соответствующем пластинам исполнении).
Преимущества: Поставляется в комплекте с крепежными элементами|Комплект крепежа, сопровождающий аксессуар, делает монтаж простым и быстрым за счет отсутствия необходимости подбора правильного крепежа на объекте|Выполнено из оцинкованной стали с массой покрытия не менее 180 г/м2, что соответствует ГОСТ 52868—2021 и ГОСТ 14918 – 2020, и обеспечивает требуемую надежность и долговечность кабельной линии|Подтверждено протоколами соответствующих испытаний, в том числе в камере соляного тумана

Документация:
Страница каталога
Видеоматериалы
Видеоинструкция по монтажу
Видеоматериалы

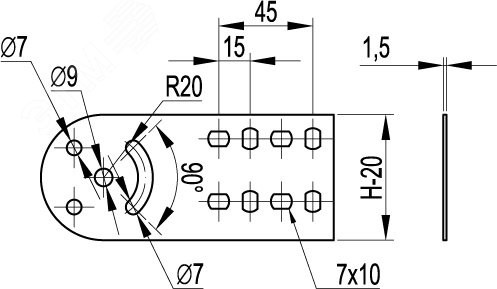

Чертеж
