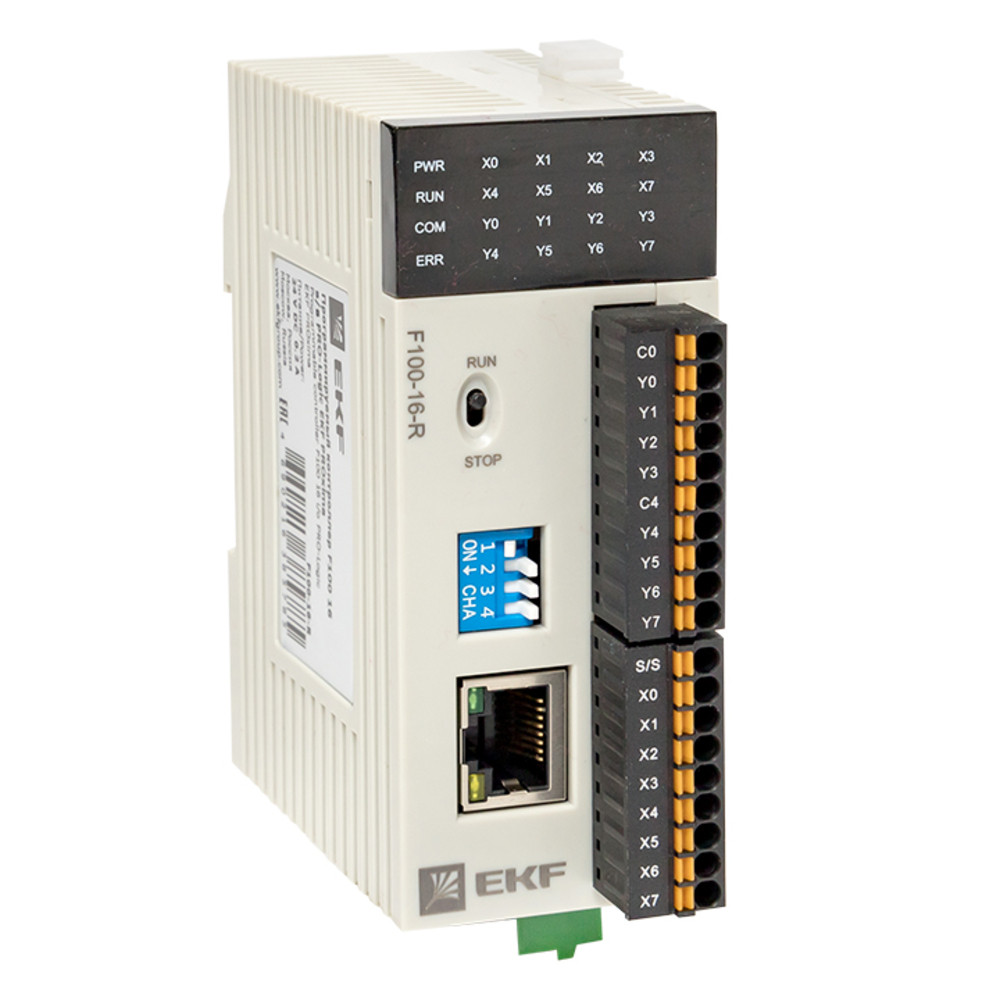

Головные модули PRO-Logic предназначены для выполнения логических операций по разработанной и загруженной пользователем прикладной программе. Делятся на 2 типа – F100 и F200. Напряжение питания – 24 В DC. Входы – 8 DI (24 В DC), 6 DI (24 В DC), 4 DI (24 В DC) + 2 AI (В, мА). Выходы – 8 DO (э/м-реле / NPN-транзисторы), 4 DO (э/м-реле / NPN-транзисторы) + 2 AO (В, мА). Встроенные интерфейсы – 1 х Ethernet, 1 х RS-485. Количество добавляемых модулей расширения – 5 включительно для версии F100 (В том числе 1 коммуникационный RS-485), 15 включительно для версии F200 (В том числе 3 коммуникационных RS-485).

Характеристики:

Тип изделия: Контроллер
Распродажа: sale630
Гарантийный срок, мес: 36
Комплектация: программируемый контроллер – 1 шт.|клеммная колодка для подключения питания – 1 шт.|клеммная колодка для подключения интерфейса RS-485 – 1 шт.|клеммные колодки для подключения входов/выходов – 2 шт.|паспорт – 1 шт.
Преимущества: Встроенный Ethernet и RS-485|Протоколы Modbus TCP/RTU/ASCII|Светодиодная панель индикации|Можно установить 5 модулей расширения на шину|Модульная конструкция|Внесён в реестр средств измерений
Сфера применения: энергоснабжение и распределение энергии (АВР)|отопление, вентиляция и кондиционирование|водоснабжение, водоподготовка и водоотведение|освещение| конвейеры, фасовочные и упаковочные аппараты|автоматические системы дозирования веществ|станки, печи, котлы|прочие технологические и производственные процессы
