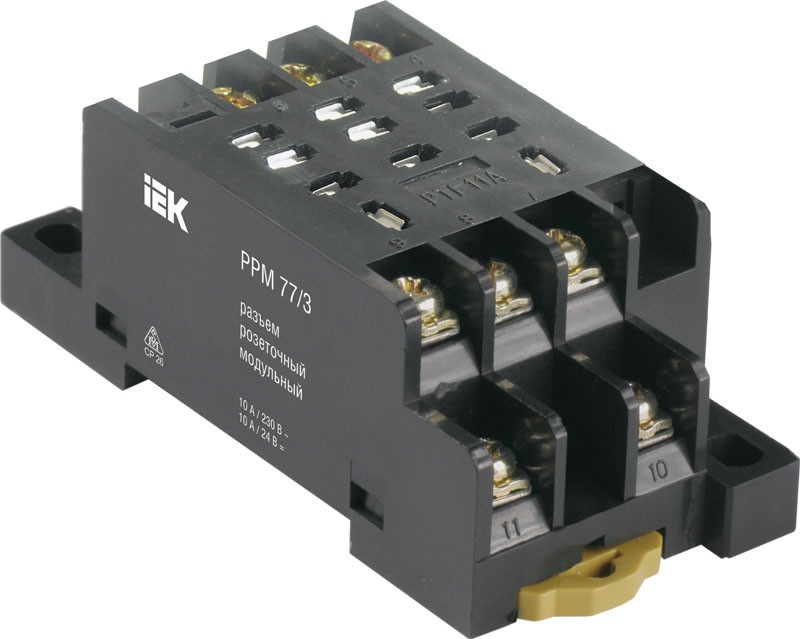

Полное описание товара Разъем модульный РРМ77/3(PTF11A) для РЭК77/3(LY3) (ONI) RRP10D-RRM-3

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

Характеристики:

• Тип изделия: Разъем
• Напряжение, В: 220
• Номинальный ток, А: 10
• Способ монтажа: DIN-рейка
• Количество НО контактов: 0
• Количество НЗ контактов: 0
• Количество переключающих контактов: 3
• Масса, кг: 0.062
• Высота, мм: 78.5
• Климатическое исполнение: У2.1
• Нормативный документ: ГОСТ Р 50030.5.1
• Тип изделия: Промежуточные реле
• Степень защиты: IP20
• Тип подключения: Винтовое
• Количество контактов: 11
• Диапазон рабочих температур: от -45 до +40
• Номинальное напряжение, В: 230
• Глубина, мм: 30
• Ширина, мм: 36.5
• Частота, Гц: 50/60
• Механическая износостойкость (кол-ко циклов): 10000000
• Сечение, мм2: 0.75-2.5
• Тип напряжения управления: Переменный/Постоянный (AC/DC)
• Гарантийный срок, мес: 36
• Срок службы, лет: 10
• Преимущества: Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.|Любое рабочее положение в пространстве.|Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.|Применение серебросодержащих контактов увеличивает их долговечность.|Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.
