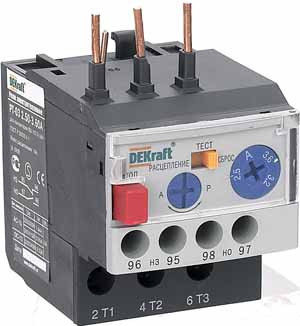

Тепловое реле перегрузки серии РТ-03 DEKraft, предназначено для применения с контакторами КМ-103 на ток 9-18 А, трехполюсное, диапазон уставок реле 0,90-1,20 А, класс расцепления - 10А, два режима повторного включения - ручной и автоматический. Тепловые реле РТ-03 применяются для защиты цепей переменного тока и электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора. Реле подходит к соответствующим контакторам других производителей.

Характеристики:

Тип изделия: Реле электротепловое токовое
Номинальный ток, А: 18
Диапазон уставок реле, А: 0.9-1.2
Количество силовых полюсов: 3
Количество НО контактов: 1
Количество НЗ контактов: 1
Высота, мм: 76
Крепление: Винтовое зажимное
Способ монтажа: Монтажная плата
Степень защиты: IP20
Климатическое исполнение: УХЛ4
Исполнение: Нереверсивное
Напряжение, В: 690
Масса, кг: 0.15
Нормативный документ: ГОСТ Р 50030.4.1-2002, ГОСТ Р 50030.5.1-2005
Тип подключения: Винтовое
Глубина, мм: 53
Ширина, мм: 73
Гарантийный срок, мес: 36
Тип подключения силовой цепи: Винтовое соединение
Сфера применения: промышленные предприятия|производственные объекты|общественные и административные здания
Максимальное сечение подключаемого кабеля, мм2: 2.5
Преимущества: Двойная функция рычага тест легкая проверка работоспособности и индикация состояния контактов реле (среднее положение рычага обозначает перегрузку)|Два режима повторного включения - ручной и автоматический. Их можно переключить диском на лицевой панели|Исполнения на токи до 95А. Три типоразмера реле используются с контакторами от 9А до 95А|Дублирующий контакт катушки управления контактора существенно упрощает монтаж теплового реле под контактор. Если провод быстрого подключения не используется, то его можно откусить
