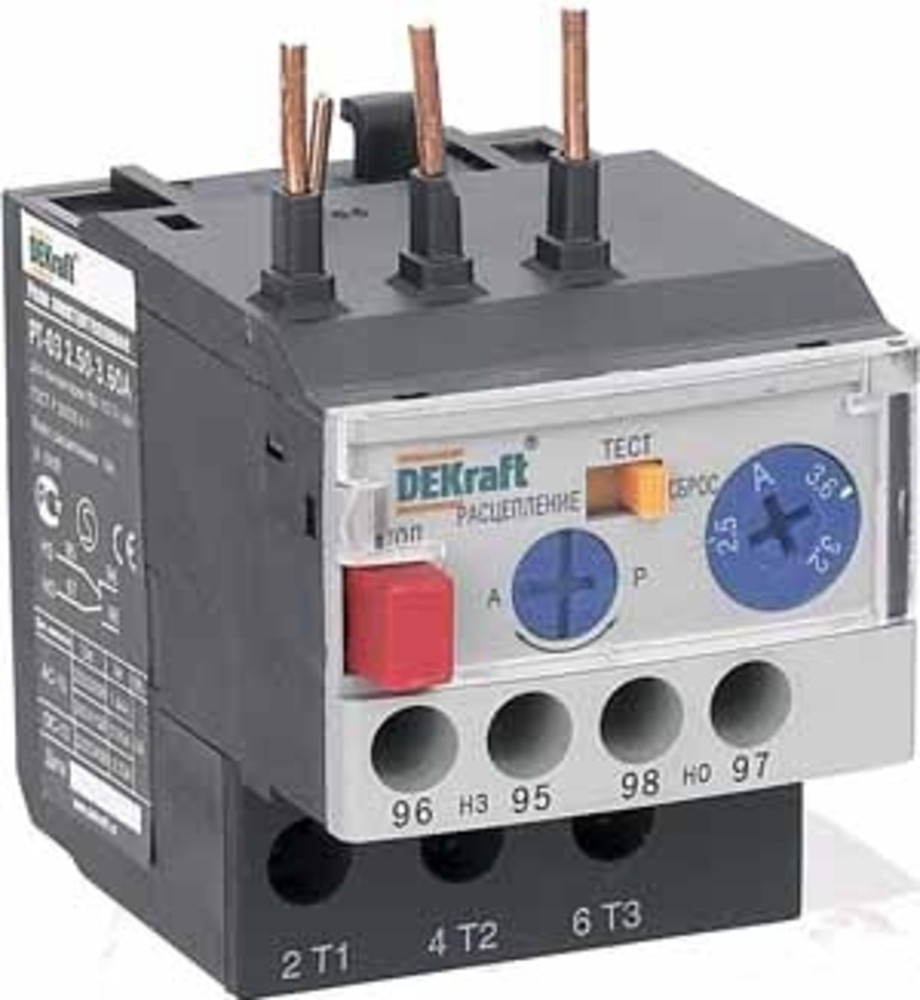

Полное описание товара Реле электротепловое для контакторов РТ-03 09-18A 9.00-12.0А (Dekraft) 23115DEK

Тепловое реле перегрузки серии РТ-03 DEKraft, предназначено для применения с контакторами КМ-103 на ток 9-18 А, трехполюсное, диапазон уставок реле 9-12 А, класс расцепления - 10А, два режима повторного включения - ручной и автоматический. Тепловые реле РТ-03 применяются для защиты цепей переменного тока и электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора. Реле подходит к соответствующим контакторам других производителей.

Характеристики:

• Тип изделия: Реле электротепловое токовое
• Номинальный ток, А: 18
• Диапазон уставок реле, А: 9-12
• Количество силовых полюсов: 3
• Количество НО контактов: 1
• Количество НЗ контактов: 1
• Высота, мм: 76
• Масса, кг: 0.15
• Крепление: Винтовое зажимное
• Способ монтажа: Монтажная плата
• Степень защиты: IP20
• Климатическое исполнение: УХЛ4
• Исполнение: Нереверсивное
• Напряжение, В: 690
• Нормативный документ: ГОСТ Р 50030.4.1-2002, ГОСТ Р 50030.5.1-2005
• Тип подключения: Винтовое
• Глубина, мм: 53
• Ширина, мм: 73
• Тип подключения силовой цепи: Винтовое соединение
• Сфера применения: Trelay
• Максимальное сечение подключаемого кабеля, мм2: 2.5
• Гарантийный срок, мес: 36
• Преимущества: Двойная функция рычага тест легкая проверка работоспособности и индикация состояния контактов реле (среднее положение рычага обозначает перегрузку)|Два режима повторного включения - ручной и автоматический. Их можно переключить диском на лицевой панели|Исполнения на токи до 95А. Три типоразмера реле используются с контакторами от 9А до 95А|Дублирующий контакт катушки управления контактора существенно упрощает монтаж теплового реле под контактор. Если провод быстрого подключения не используется, то его можно откусить
