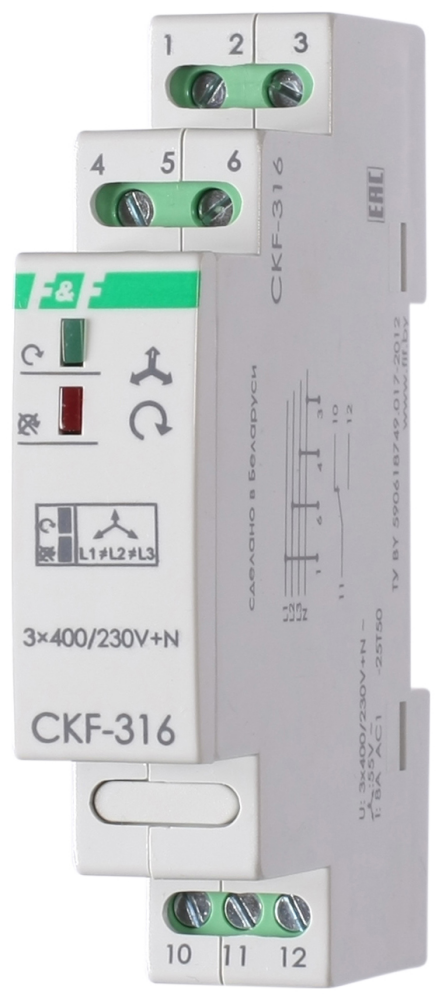

Полное описание товара Реле контроля фаз CKF-316 (Евроавтоматика ФиФ) EA04.002.005

Монтаж на DIN-рейку. Предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях - отсутствия хотя бы одной из фаз, асимметрии напряжения, снижения напряжения менее 150 В, повышения напряжения более 280 В, нарушения чередования фаз, обрыва нулевого провода. Принцип работы - Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.

Характеристики:

• Тип изделия: Реле контроля фаз
• Напряжение, В: 220
• Номинальный ток, А: 8
• Способ монтажа: DIN-рейка
• Количество НО контактов: 0
• Количество НЗ контактов: 0
• Количество переключающих контактов: 1
• Количество модулей DIN: 1
• Степень защиты: IP20
• Количество контактов: 1
• Напряжение питания: 400
• Род тока: Переменный (AC)
• Диапазон рабочих температур: от -25 до +50
• Количество фаз: 3
• Климатическое исполнение: УХЛ4
• Коммутируемый ток, А: 8
• Высота, мм: 90
• Масса, кг: 0.08
• Нормативный документ: ТУ BY 590618749.027-2017
• Тип монтажной рейки: 35x15, 35x7.5
• Тип изделия: Реле контроля фаз
• Номинальное напряжение управления, В: 400/230
• Тип подключения: Винтовое
• Индикация: Световая
• Глубина, мм: 65
• Ширина, мм: 18
• Тип контактов: НО/НЗ
• Преимущества: Контроль асимметрии между фазами|Контроль нижнего значения напряжения|Контроль верхнего значения напряжения|Контроль чередования фаз|Обрыв нулевого провода|Напряжение питания 3x230+N В AC|Контакт - 1NO/NC (8 А)

Документация:
Руководство по эксплуатации
