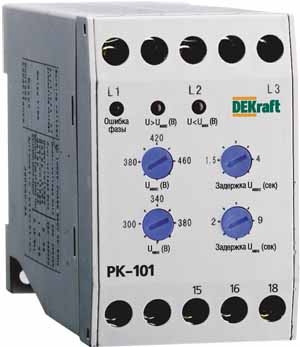

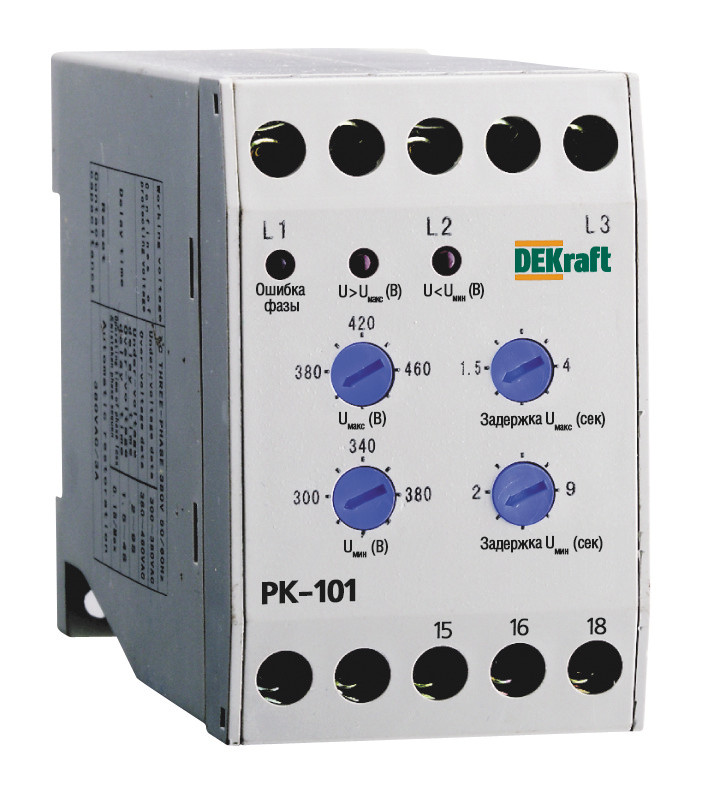

Предназначены для сигнализации и управления коммутационными аппаратами, которые в свою очередь включают или отключают электрооборудование при некачественном сетевом напряжении. Реле выполняет следующие функции контроля сети: контроль чередования фаз, контроль обрыва фазы, контроль перенапряжения, контроль падения напряжения. Широко применяется в бытовой сфере и промышленности особенно в системах автоматического ввода резерва (АВР), защиты асинхронных электродвигателей. При подаче на реле контроля фаз трехфазного напряжения допустимой величины, которое лежит в пределах между Uмакс и Uмин, с прямым порядком чередования фаз происходит замыкание контактов 15-18 и размыкание контактов 15-16. При изменении трехфазного напряжения, которое выходит за пределы установленного диапазона или произошло изменение чередования фаз, или обрыв фазы происходит размыкание контактов 15-18 и замыкание контактов 15-16. А также загорается световая индикация причины срабатывания реле контроля фаз.

Характеристики:

Тип изделия: Реле контроля фаз
Напряжение, В: 380
Номинальный ток, А: 5
Способ монтажа: DIN-рейка
Количество НО контактов: 0
Количество НЗ контактов: 0
Количество переключающих контактов: 1
Количество контактов: 1
Род тока: Переменный (AC)
Высота, мм: 71
Степень защиты: IP20
Климатическое исполнение: УХЛ4
Масса, кг: 0.24
Нормативный документ: ТР ТС 004/2011
Тип изделия: Реле контроля фаз
Номинальное напряжение управления, В: 220
Глубина, мм: 114
Ширина, мм: 46
Потери мощности, Вт: 3
Гарантийный срок, мес: 36
Преимущества: Контроль обрыва фазы - реле серии РК-101 настроены с минимальной задержкой срабатывания, при возникновении аварийной ситуации в сети|Контроль перенапряжения - реле контроля напряжения обеспечивает надёжную чувствительность к провалам и перенапряжениям в контролируемой сети|Контроль падения напряжения - реле серии РК-101 настроены с минимальной задержкой срабатывания, при отклонении показателей качества электроэнергии|Реле контроля фаз широко применяется в бытовой сфере и промышленности особенно в системах автоматического ввода резерва (АВР), защиты асинхронных электродвигателей.
