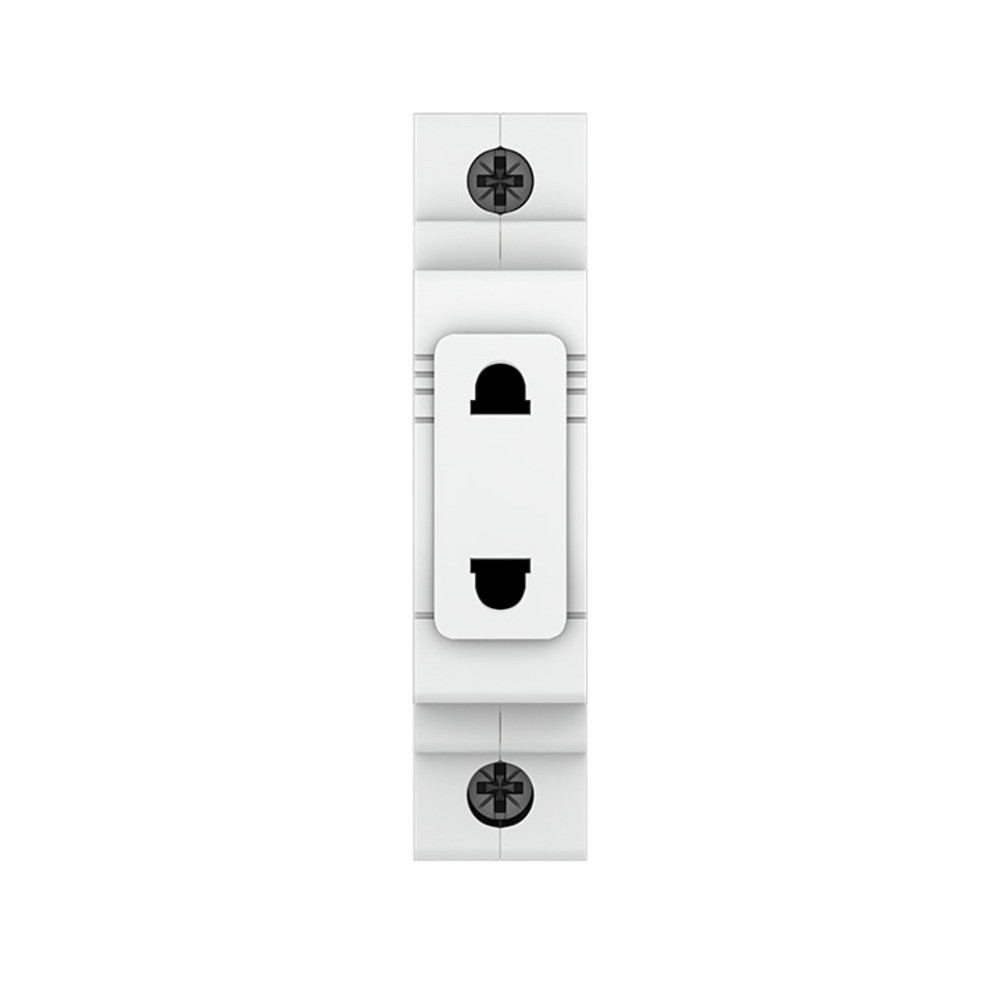

Полное описание товара Розетка РД-47 PROxima (EKF) mds-47-pro

Дополнительные устройства PROxima – это новое поколение устройств, в которые внедрены все самые нновационные разработки в области электротехники. Образцы данной серии имеют уникальный дизайн и множество преимуществ перед изделиями предыдущих серий. Дополнительное оборудование PROxima предназначено для работы только с модульной автоматикой аналогичной серии. Не предназначено для работы с автоматическими выключателями ВА 47-125 и выключателями нагрузки ВН-125.Особенности серии - Корпуса изготовлены из пластмассы, не поддерживающей горение. Унификация всех дополнительных устройств. Литая лицевая панель. Использование светодиодной лампы вместо неоновой (ЛС-47, ЛСФ-47). Увеличенная жесткость за счет применения шести заклепок на корпусе. Оптимизация габаритов изделий (ЛС-47) – экономия места в щитке

Характеристики:

• Тип изделия: Розетка
• Номинальный ток, А: 16
• Количество силовых полюсов: 1P+N
• Количество модулей DIN: 1
• Способ монтажа: DIN-рейка
• Материал изделия: Пластик
• Степень защиты: IP20
• Высота, мм: 2
• Климатическое исполнение: УХЛ3
• Нормативный документ: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003)
• Крышка: Нет
• Род тока: Переменный (AC)
• Индикация: Нет
• Масса, кг: 0.068
• Напряжение, В: 220
• Тип монтажной рейки: 35x15, 35x7.5
• Тип изделия: Розетка
• Шторки: Нет
• Номинальное напряжение, В: 230
• Глубина, мм: 8
• Ширина, мм: 8
• Рекомендованный проектный ассортимент: Да
• Распродажа: sale630
• Гарантийный срок, мес: 84
• Частота, Гц: 50
• Сфера применения: внутрищитовое оборудование
• Максимальное сечение подключаемого кабеля, мм2: 2.5
• Комплектация: розетка РД-47 240В EKF PROxima
• Преимущества: Совместим с линейкой PROXIMA (N) и AVERES|Корпус из не поддерживающей горение пластмассы
