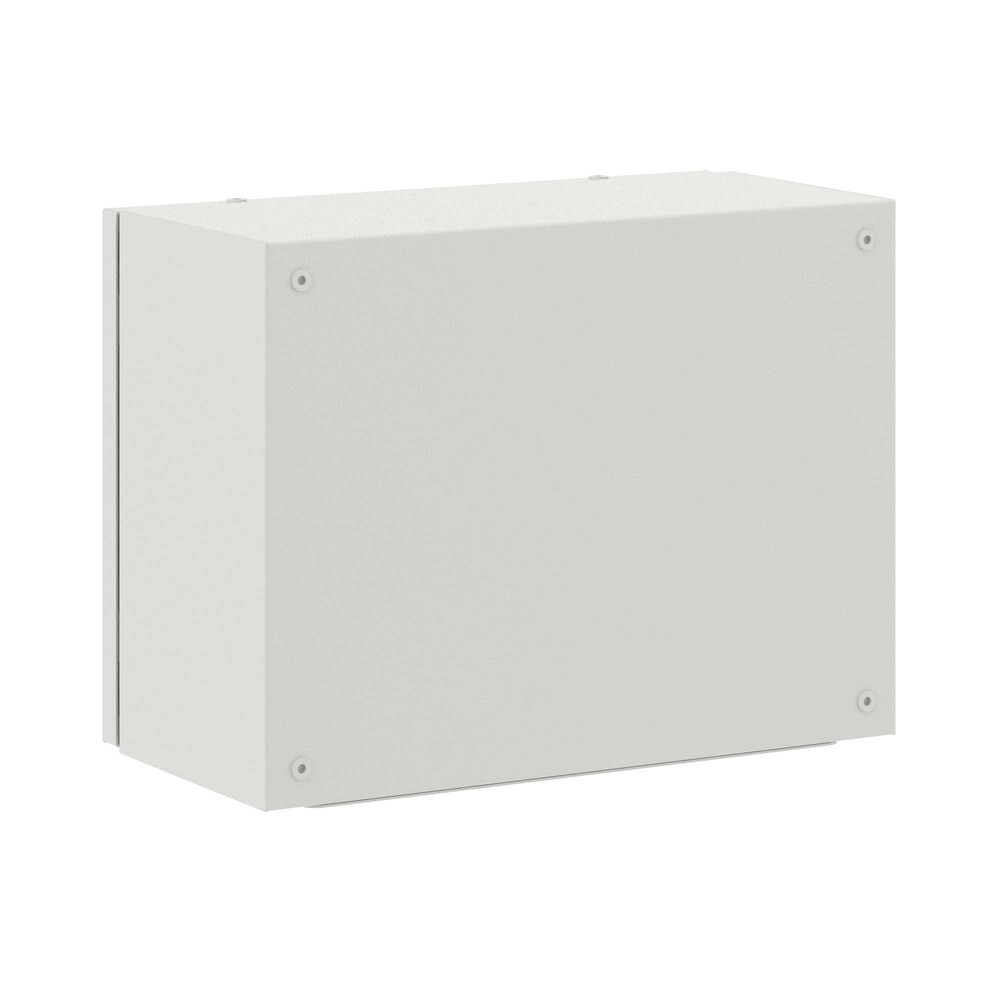

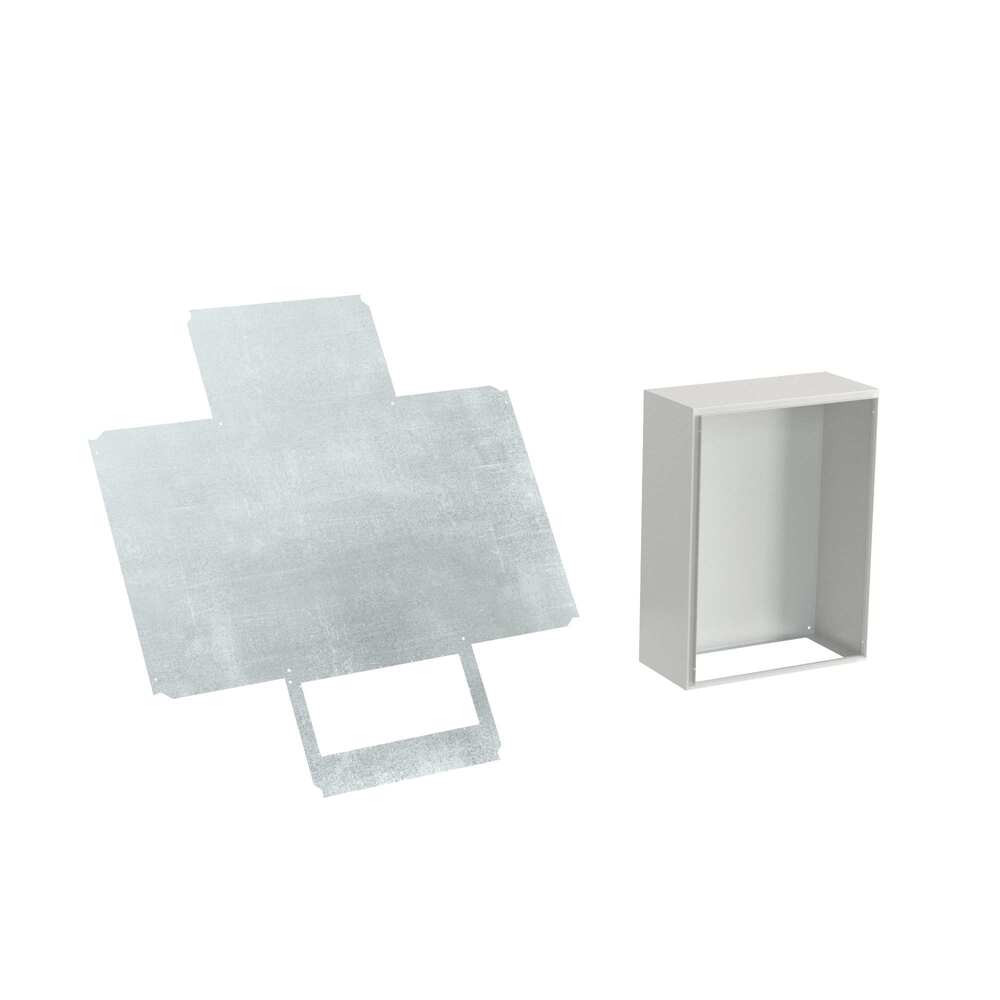

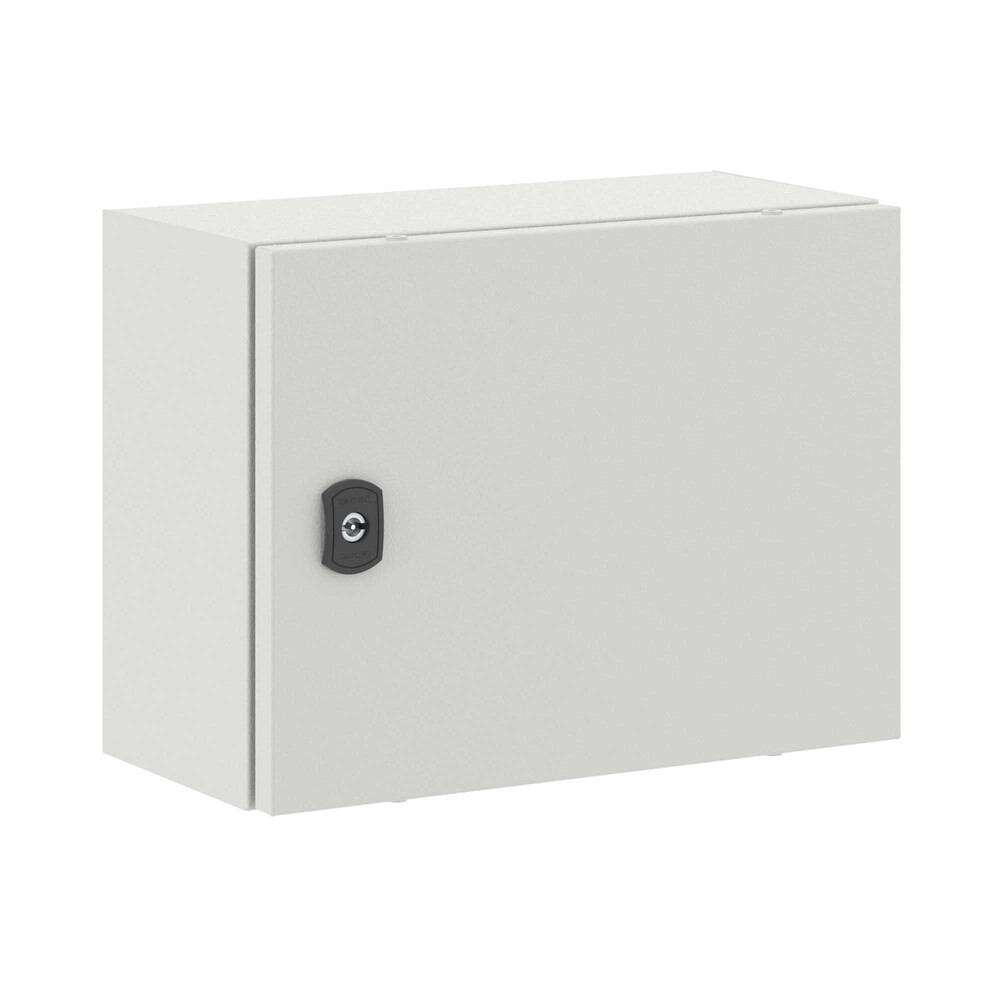

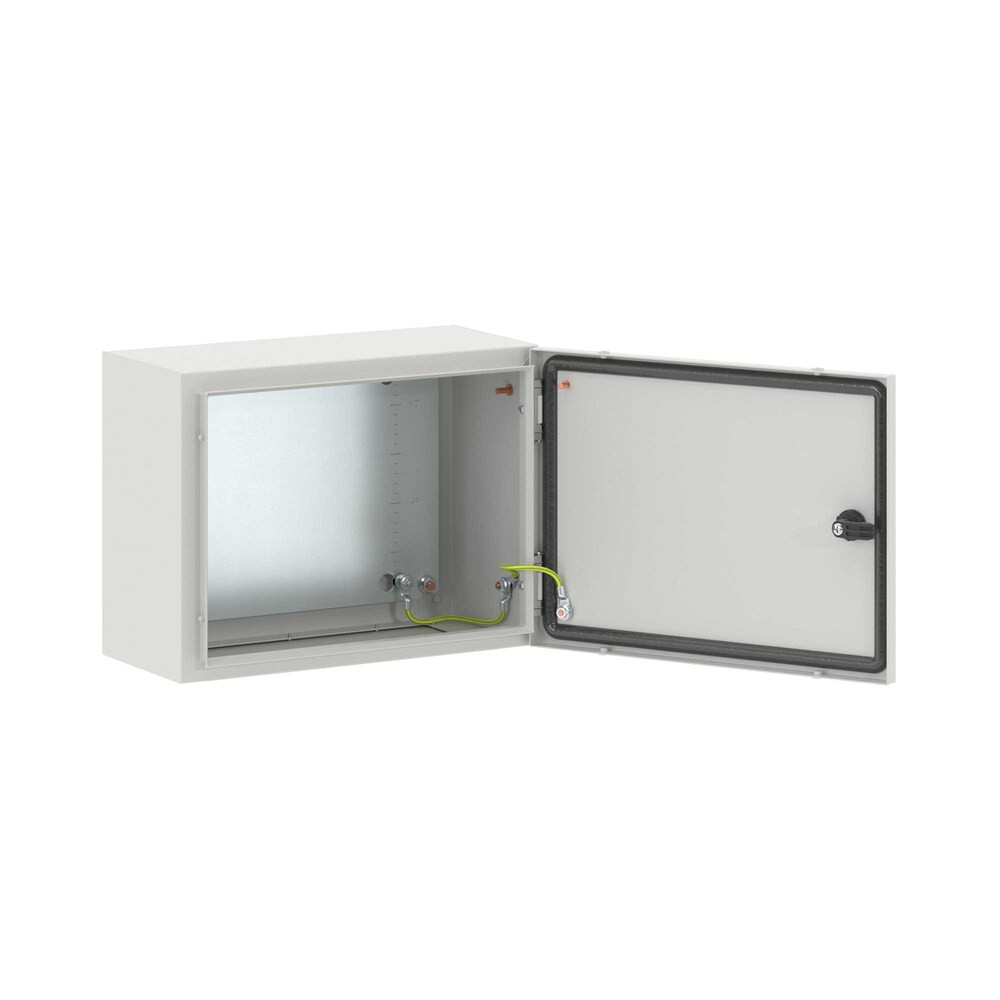

Навесные корпуса STE предназначены для систем автоматизации и распределения электроэнергии. Корпус, дверь, фланец STE изготавливаются из стали толщиной 1,5 мм с атмосферостойким порошковым покрытием, цвет RAL7035. Монтажная плата - из оцинкованной стали 1,8 мм. Корпуса выполнены по технологии сварки из единого листа металла, что обеспечивает высокую нагрузочную способность и защиту от вибраций. Степень защиты IP66, ударопрочность IK10, сейсмостойкость 9 баллов по шкале MSK-64, климатическое исполнение УХЛ1, ОМ2, ОМ3, группа горючести Г1. Комплект поставки: корпус, дверь реверсивная, монтажная плата, поворотный замок 1 шт., сплошной фланец для ввода кабеля 1 шт., комплект заземления с проводами заземления. Габариты 300x400x200 (ШхВхГ) мм.

Данное изделие может быть доработано под ваши требования - можно заказать вырез любых отверстий,покраску в любой цвет RAL Classic, дополнительную грунтовку, перенос/замену шпилек, установку втяжных гаек, врезку обзорного окна, замену уплотнителя на силиконовый, нанесение логотипов и надписей методом тампопечати. Доработка изделия производится заводом-изготовителем. Для расчёта стоимости и определения сроков изготовления отправьте запрос с техническими требованиями вашему менеджеру ЭТМ.

Характеристики:

Тип изделия: Щит монтажный
Материал изделия: Сталь
Степень защиты: IP66
Способ монтажа: Навесной
Высота, мм: 300
Ширина, мм: 400
Глубина, мм: 200
Цвет: Серый
Преимущества: Универсальные корпуса 52 типоразмеров для различных отраслей и сфер применения|Многоступенчатая покраска обеспечивает высокую коррозионную стойкости|Замкнутый сварной шов задней стенки и проваренные углы корпуса обеспечивают высокую стойкость ко всем видам нагрузок|Загиб кромки корпуса предотвращает попадание влаги, пыли и грязи в корпус|Широкий складской ассортимент корпусов и аксессуаров, оптимальные сроки производства, большие производственные мощности|Непрерывный контур уплотнителя и заглушки отверстий на задней стенке обеспечивают степень защиты IP66|Сейсмостойкость 9 баллов, вибростойкость М39|Свидетельство Российского морского регистра судоходства (РМРС) и Российского речного регистра (РКО)|Лицензия Ростехнадзора для атомных объектов|Добровольная сертификация оболочек НКУ по ГОСТ IEC 61439 и ГОСТ IEC 62663

Документация:
Страница каталога
Кастомизация
Опросный лист на кастомизацию
Чертеж детали 2D (формат dwg)
3D модель (формат step)
