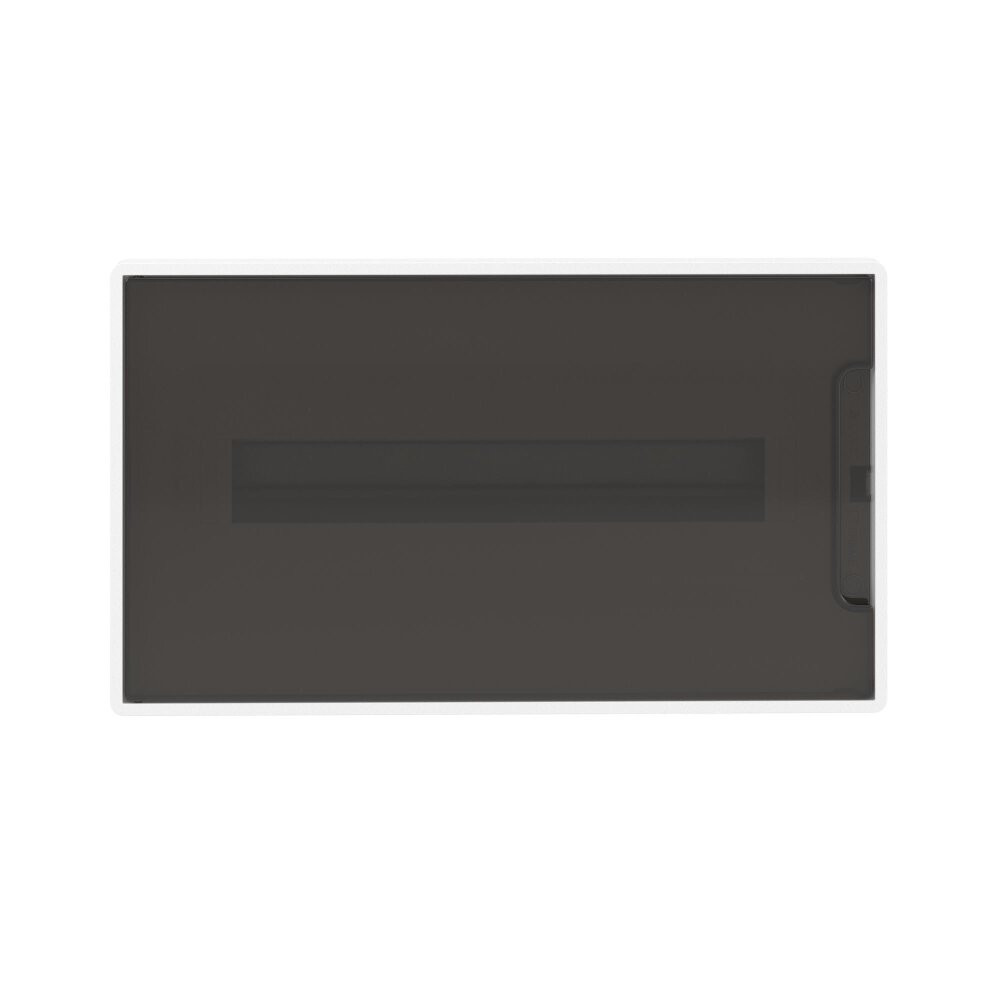

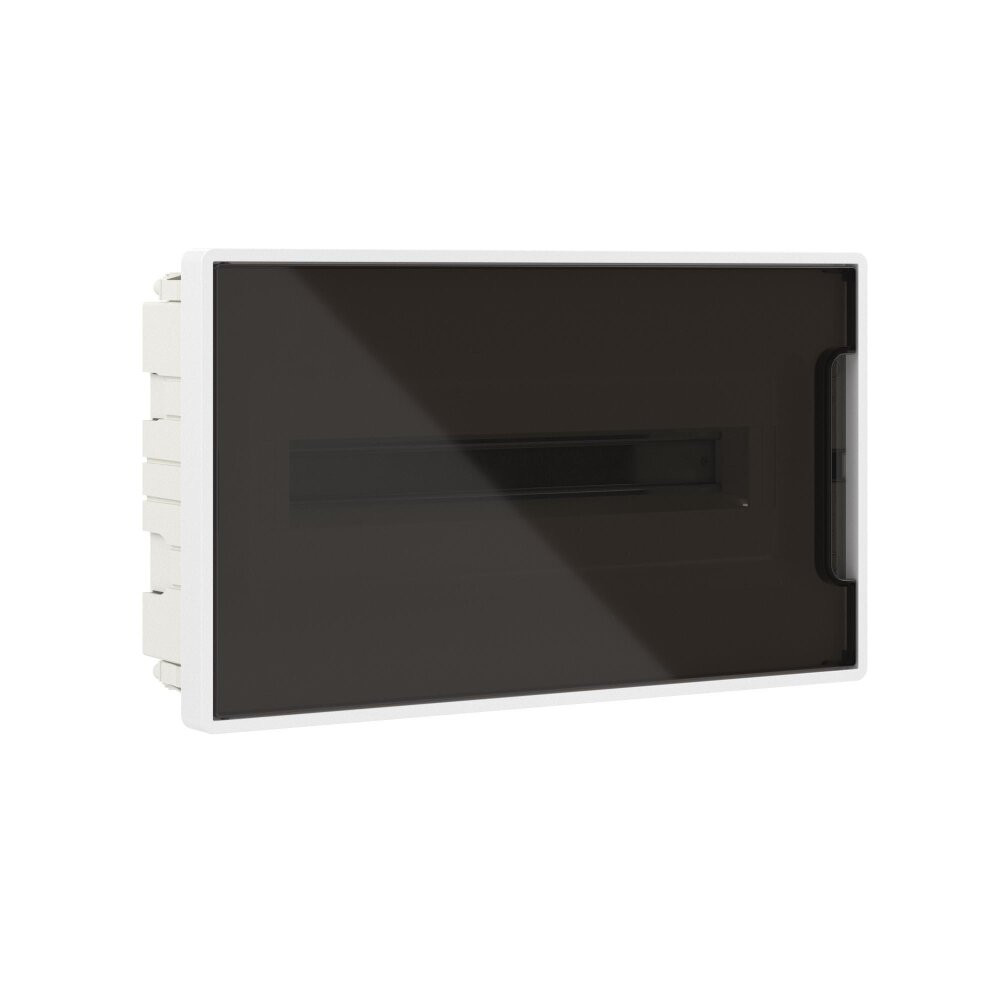

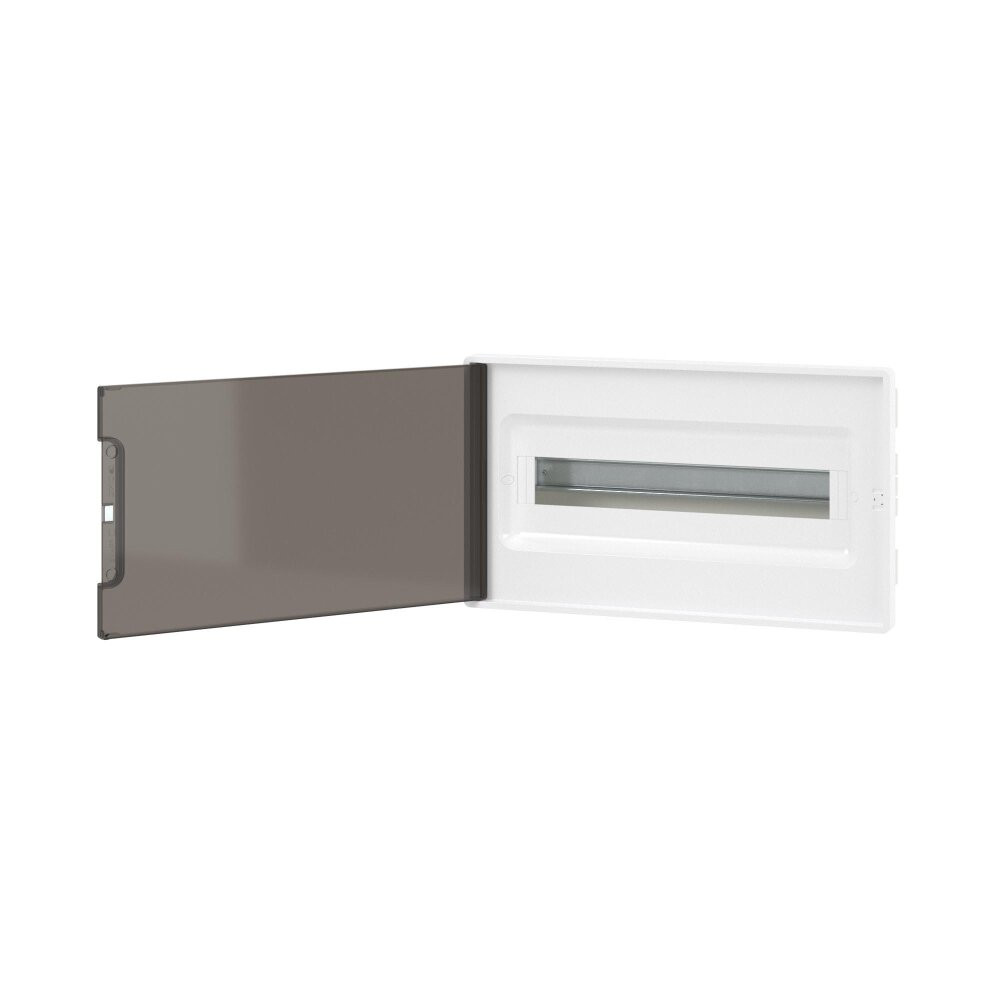

Встраиваемый щиток FRAME предназначен для скрытого монтажа в бетонные\кирпичные стены. Применяется для установки модульных устройств. Съемная рама с DIN-рейками позволяет сначала смонтировать и подключить оборудование и затем установить его в основание щитка в стену. Установка стандартных латунных шин возможна по всем стенкам корпуса и на боковую сторону съемной рамы щитка. Единый корпус шинодержателя можно разделить на сегменты. Симметричный корпус щитка позволяет открывать дверь слева или справа. Количество модулей – 18. Цвет корпуса белый, цвет двери – тонированная. Материал – термостойкий и ударопрочный пластик. Высокая цветостойкость. В комплекте – DIN-рейка из гальванической оцинкованной стали, сборочные винты для сборки щитка, 4 шины PEN на 8 и 10 отверстий, 1 шинный держатель на 9 сегментов, наклейки для маркировки, инструкция по сборке.

Характеристики:

Тип изделия: Щит распределительный
Способ монтажа: Встраиваемый
Количество модулей DIN: 18
Степень защиты: IP40
Материал корпуса: Пластик
Материал дверцы: Пластик
Материал изделия: Пластик
Высота, мм: 242.4
Глубина, мм: 100
Цвет: Белый
Ширина, мм: 416.4
Комплектация: оцинкованная DIN-рейка|сборочные винты для сборки щитка|шины PEN 2 на 8 отверстий – 4 шт|шины PEN 2 на 10 отверстий – 4 шт|шинный держатель на 9 сегментов – 1 шт|наклейки для маркировки|инструкция по сборке
Преимущества: Сделано в России|Магнитная фиксация дверцы|Возможность установки замка с ключом арт.87189|Ударопрочность корпуса IK08|Расстояние между DIN-рейками 150мм|DIN-рейка из гальванической оцинкованной стали в комплекте|Маркировка точек подключения
Сфера применения: скрытый монтаж в бетонные/кирпичные стены|установка модульных устройств

Документация:

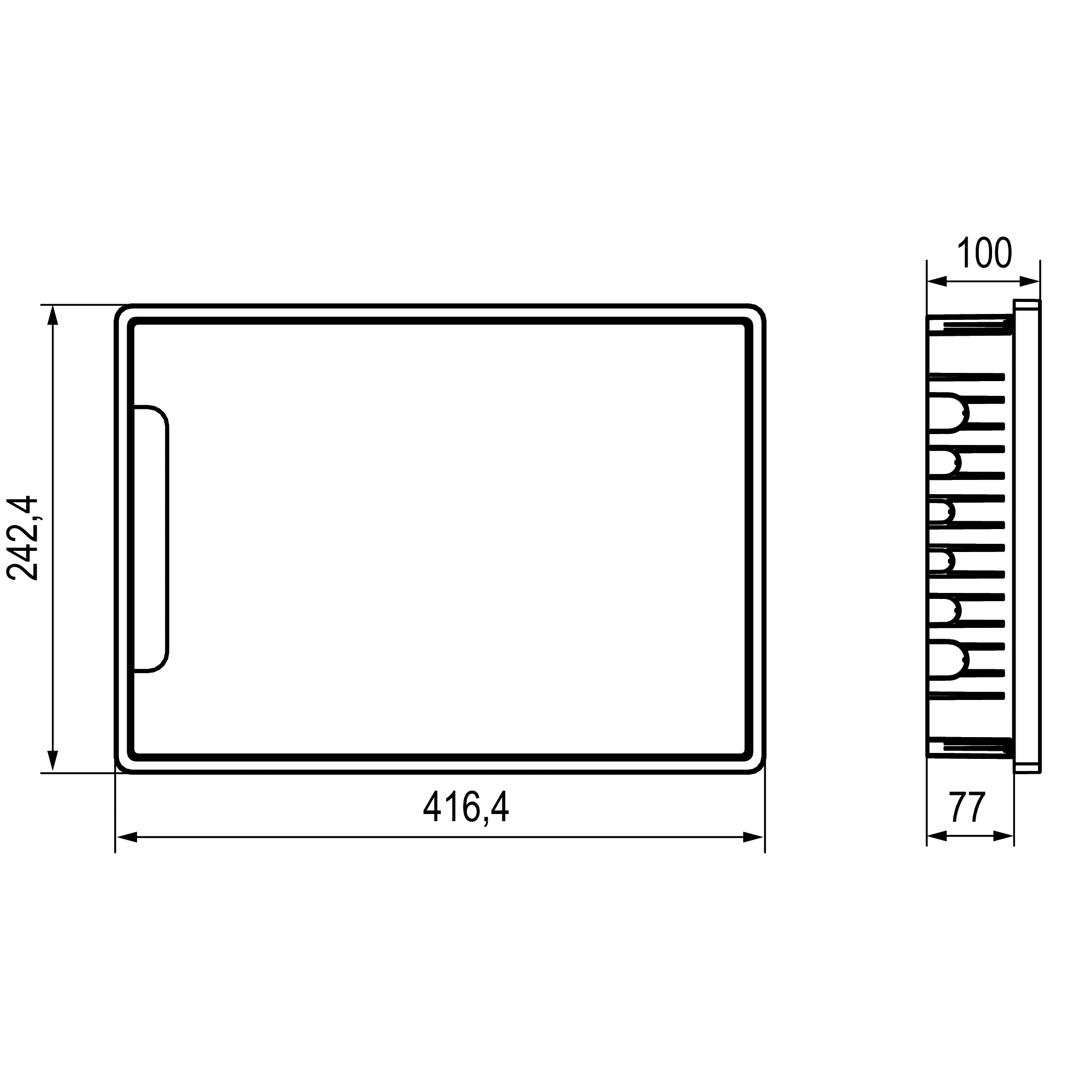

Чертеж
Обзор на модульные щитки
