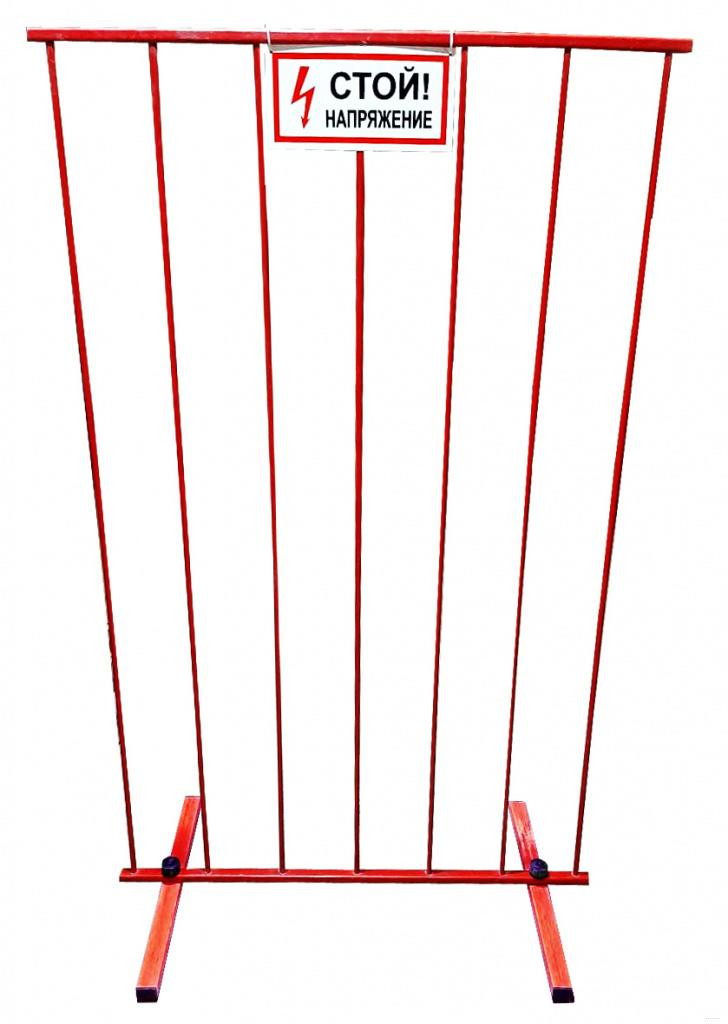

Щит ограждения переносной стеклопластиковый предназначен для использования в качестве дополнительного электрозащитного средства в электроустановках напряжением до 10 кВ включительно для предотвращения случайного приближения и прикосновения к токоведущим частям, находящимся под напряжением и расположенным вблизи места выполнения работ, ограждения проходов в помещениях, куда вход работающим запрещен, предотвращения включения аппаратов. Щит диэлектрический стеклопластиковый ЩОП-1700СПВ-ОНИКС (далее - щит) изготовлен из электроизоляционного стеклопластика СПП-ЭП.

Особенность конструкции - изготавливается из круглого диэлектрического стеклопластикового профиля, расположенного вертикально.

Комплектность

В комплект поставки входят:

1.	Щит ограждения	1 шт.

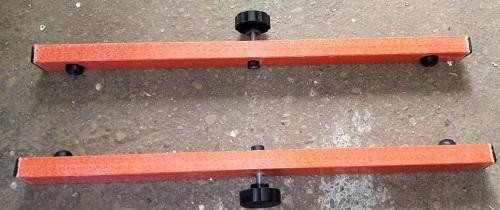

2.	Опора	2 шт.
3.	Фиксатор М8 Ф50М8-50ЧС	2 шт.
4.	Паспорт	1 шт.

Основные сведения о щите переносном ЩОП:

Щиты (ширмы, переносное защитное ограждение стеклопластиковое) применяются для временного ограждения токоведущих частей, находящихся под напряжением. Для предотвращения входа на соответствующие участки РУ (ограждение входа в ячейки, камеры, проходы).
Щиты диэлектрические изготовлены из стеклопластика, без применения металлических крепежных деталей в соответствии с требованиями "Инструкции по применению и испытанию средств защиты, используемых в электроустановках . Щиты ограждения диэлектрические, нормы." (Приказ Минэнерго России от 30.06.2003 N 261) (есть внутренние металлические соединения без доступа с внешней стороны)
Конструкция щита прочная и устойчивая, исключающая его деформацию и опрокидывание.
Высота щита по нормативам должна быть не менее 1,7 м, а расстояние от нижней кромки до пола - не более 100 мм., но под заказ можем изготавливать любые размеры. Внимательно проверяйте требуемые характеристики!
Для удобства транспортировки и хранения, опоры (подставки) выполнены съемными.
На щитах укреплены предупреждающие плакаты "СТОЙ! НАПРЯЖЕНИЕ" или нанесены соответствующие надписи.
Климатическое исполнение «У» категории 1 по ГОСТ 15150.
Длительно допустимая рабочая температура от -60 до +90 С.
Электрическая прочность стеклопластика 2,5 кВ/см.
Электрическое сопротивление 50 Мом/м

Технические характеристики.

Габаритные размеры, В1700хД800хШ680мм*
Масса, кг, не более 10,0

* возможно изготовление по размерам заказчика!

Правила эксплуатации.

В эксплуатации щиты не испытывают. Их осматривают не реже 1 раза в 6 мес., а также непосредственно перед применением. При осмотрах следует проверять прочность соединения частей, их устойчивость и прочность деталей, предназначенных для установки или крепления щитов, наличие плакатов и знаков безопасности.
При установке щитов, ограждающих рабочее место, должны выдерживаться расстояния до токоведущих частей, находящихся под напряжением, согласно "Межотраслевым правилам охраны труда (правилам безопасности) при эксплуатации электроустановок". В электроустановках 6 - 10 кВ это расстояние при необходимости может быть уменьшено до 0,35 м.
Щиты должны устанавливаться надежно, но они не должны препятствовать выходу персонала из помещения при возникновении опасности.
Не допускается убирать или переставлять до полного окончания работы ограждения, установленные при подготовке рабочих мест.

Требования по технике безопасности.

Работа с использованием щита диэлектрического должна производиться в соответствии с «Инструкцией по применению и испытанию средств защиты, используемых в электроустановках.
При хранении и перевозках щит должен быть защищен от механических повреждений.
Перед каждым применением должен пройти технический осмотр внешнего состояния на предмет отсутствия трещин, сколов, и других внешних повреждений.

Техническое обслуживание.

Ежедневное обслуживание заключается в очистке поверхности от загрязнений мягкой влажной материей (тряпкой).
Хранить щит требуется под навесом. При хранении и перевозках щит должен быть защищен от механических повреждений.

Гарантии изготовителя.

Гарантийный срок эксплуатации щита – 24 месяца с момента продажи, но не более 30 месяцев с момента изготовления, при соблюдении потребителем условий хранения и эксплуатации изделия. Срок эксплуатации – до 7 лет.
