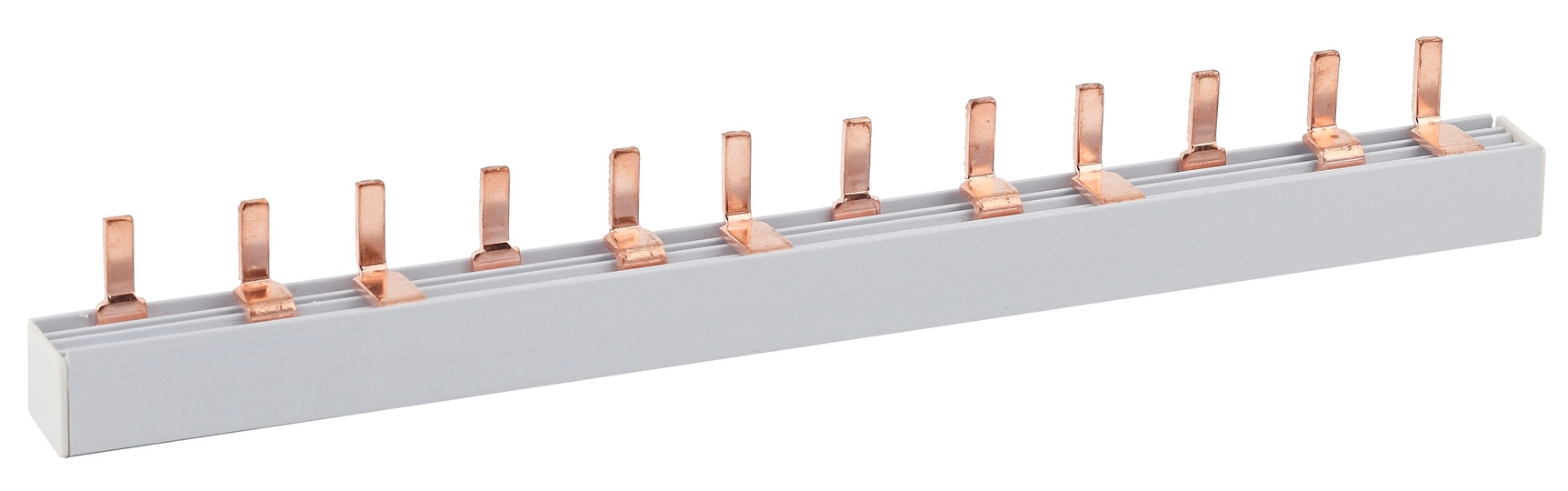

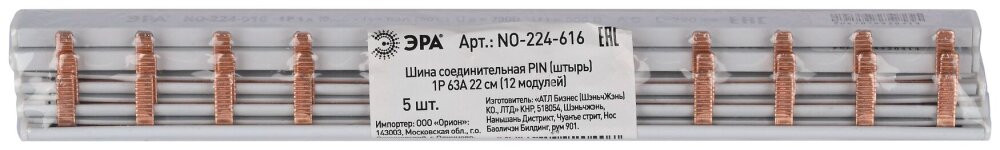

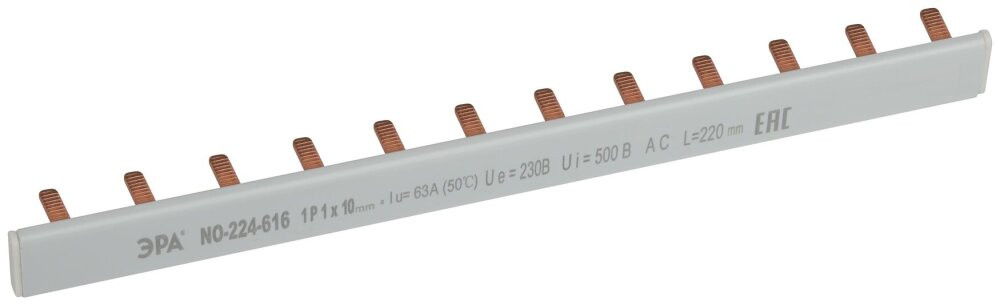

Шины соединительные ''Гребёнки'' представляют собой токоведущие пластины из меди, закрепленные в корпусе из диэлектрического материала. Применяются при внутрищитовом монтаже для подачи питания определённых полюсов и фаз к модульным аппаратам защиты сети (автоматические выключатели, диф. автоматы, ВДТ/УЗО, выключатели нагрузки) путём их параллельного соединения. Шины с шагом 18 мм предназначены для коммутации аппаратов шириной, кратной одному модулю. Являются альтернативой перемычкам из провода и позволяют сократить количество проводников в щитке до минимума, сэкономить пространство и без особых усилий размещать новые элементы, обеспечить более стабильное и долговечное соединение за счёт цельной токоведущей части и индивидуального подключения каждого устройства к шине только через один проводник (контакт шины). При обрезке шины до требуемого размера обязательно применение торцевых заглушек.

Характеристики:

Тип изделия: Шина соединительная
Количество контактов: 12
Диапазон сечений: 10
Дополнительная информация: Тип электрического подключения: Штырь (PIN)|Количество фаз: 1|Количество модулей: 12|Размер шага: 17,8 мм|Поперечное сечение: 10 мм|Iu
Преимущества: Позволяют сократить количество проводников в щитке до минимума|Экономия пространства и возможность без особых усилий размещать новые элементы|На корпусе изделия лазерной гравировкой нанесены технические характеристики|Токоведущая часть изготовлена из электротехнической меди марки М1|Материал изолированного корпуса не поддерживает горение|Насечки на контактных частях шины обеспечивают надёжную фиксацию в корпусе|Cтабильное и долговечное соединение за счёт цельной токоведущей части и индивидуального подключения каждого устройства
Сфера применения: Применяются при внутрищитовом монтаже

Документация:
Паспорт
