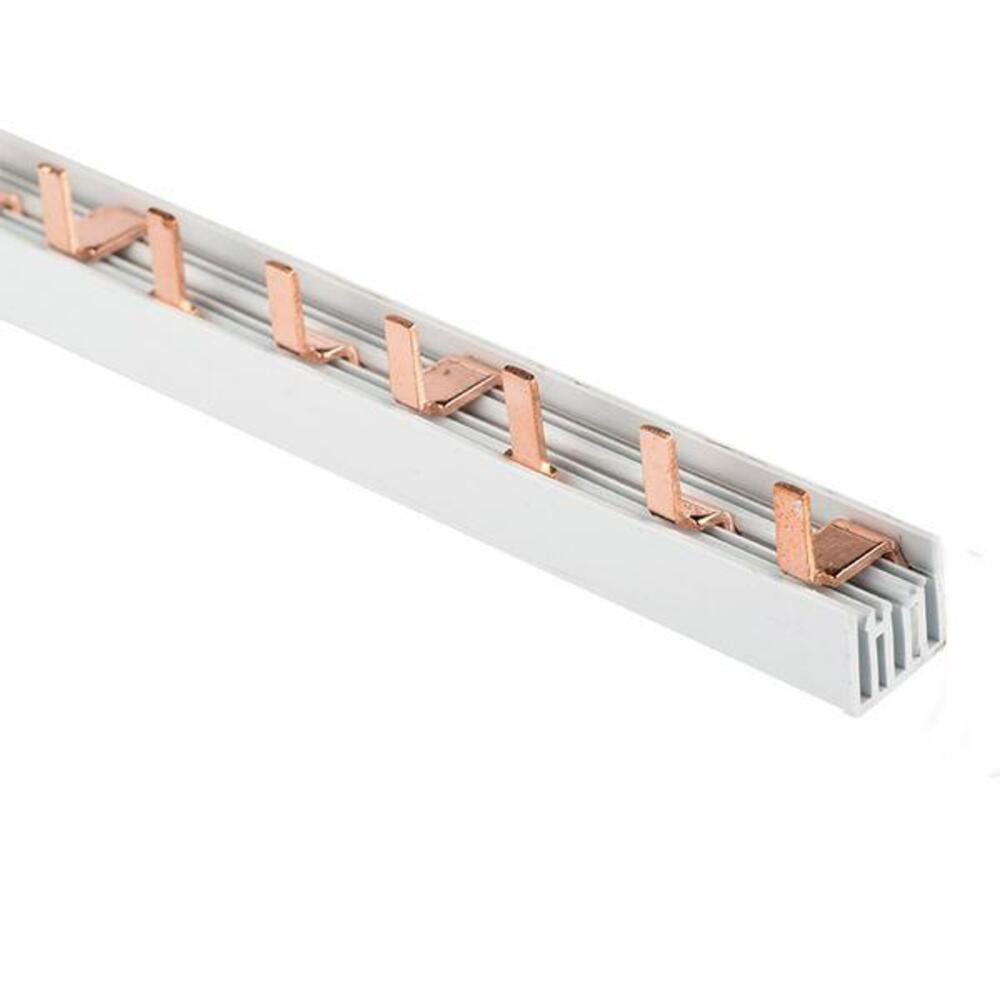

Шина соединительная типа PIN (штырь) 3-фазная 63А (1м) (EKF) pin-03-63
- Описание
-
Подробности
Полное описание товара Шина соединительная типа PIN (штырь) 3-фазная 63А (1м) (EKF) pin-03-63
Шины соединительные производятся в двух исполнениях - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А, на одно-, двух-, трех- и четырехфазную нагрузку. Шины соединительные представляют собой пластины выполненные из меди (шины на 100А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горения и выпускаются стандартной длиной 1 метр (54 модуля по 18 мм или 36-37 модулей по 27мм). Шины с шагом 18 мм используются для коммутации большинства модульного оборудования шириной кратно 1 модулю.Шины с шагом 27 мм используются с модульным оборудованием шириной кратно 1.5 модуля (автоматические выключатели ВА47-100, ВА 47-125).
Характеристики:
- Тип изделия: Шина соединительная
- Количество контактов: 54
- Номинальный ток, А: 63
- Материал изделия: Медь
- Количество фаз: 3
- Напряжение, В: 380
- Высота, мм: 100
- Масса, кг: 0.612
- Тип изделия: Шины
- Нормативный документ: IEC 60309-1(1999)
- Длина, мм: 1000
- Количество модулей DIN: 54
- Номинальное напряжение, В: 400
- Тип подключения: Штырь (pin)
- Глубина, мм: 65
- Ширина, мм: 35
- Рекомендованный проектный ассортимент: Да
Документация:
Каталог производителя
Дополнительная информация
3D модель (формат step) - Характеристики
-
- Тип изделия: Шина соединительная
- Количество контактов: 54
- Номинальный ток, А: 63
- Материал изделия: Медь
- Количество фаз: 3
- Напряжение, В: 380
- Высота, мм: 100
- Масса, кг: 0.612
- Тип изделия: Шины
- Нормативный документ: IEC 60309-1(1999)
- Длина, мм: 1000
- Количество модулей DIN: 54
- Номинальное напряжение, В: 400
- Тип подключения: Штырь (pin)
- Глубина, мм: 65
- Ширина, мм: 35
- Рекомендованный проектный ассортимент: Да
