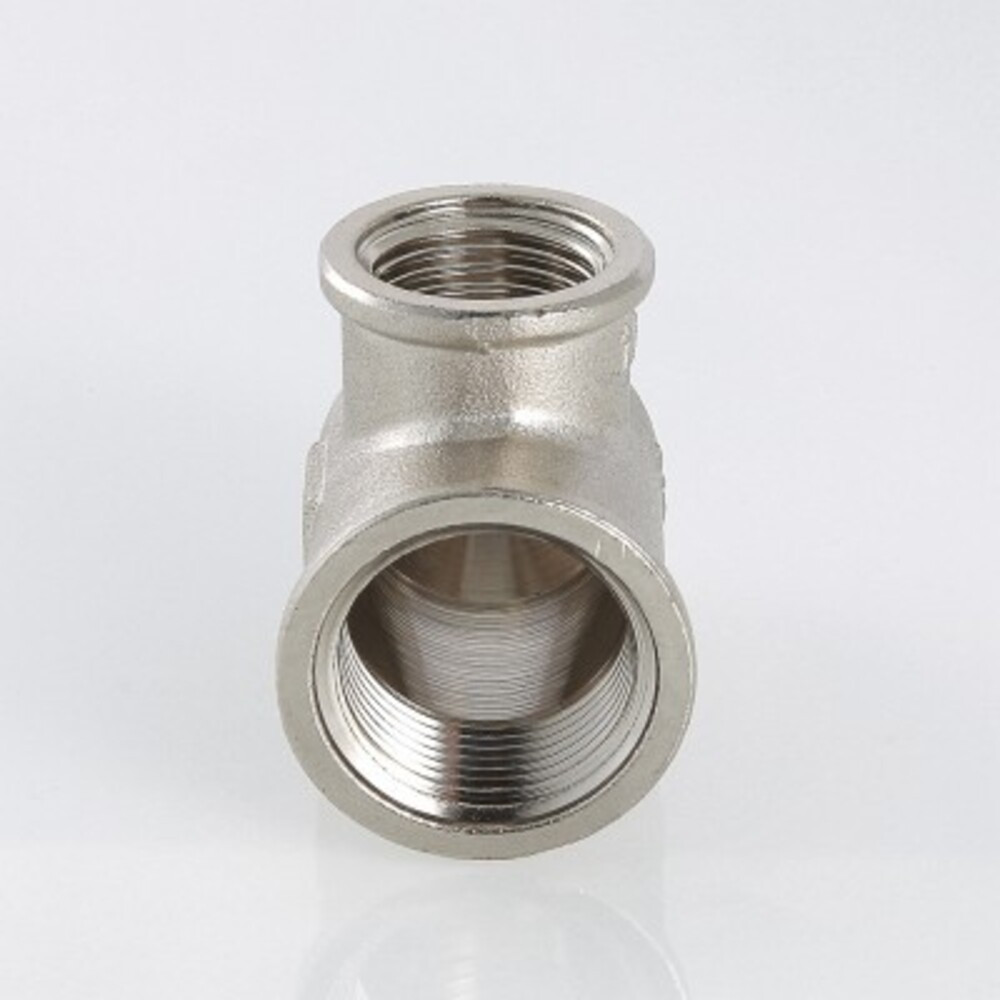

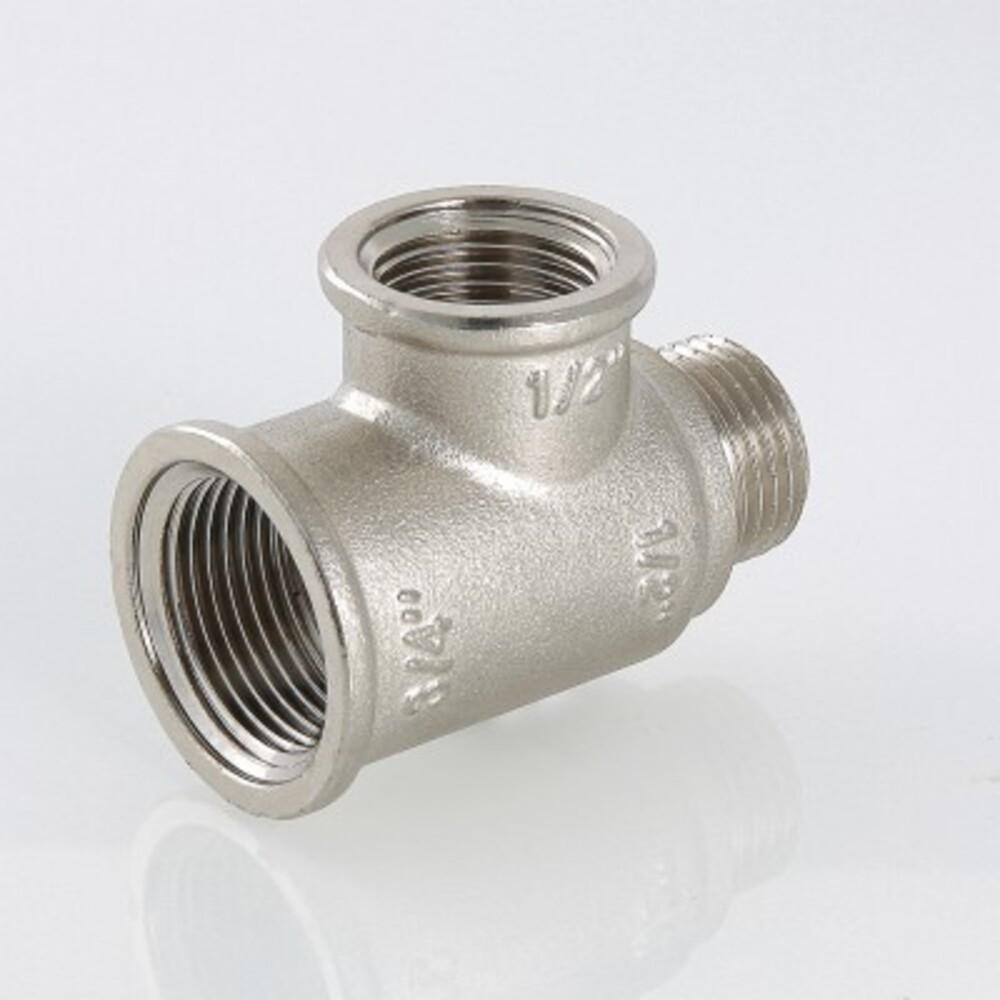

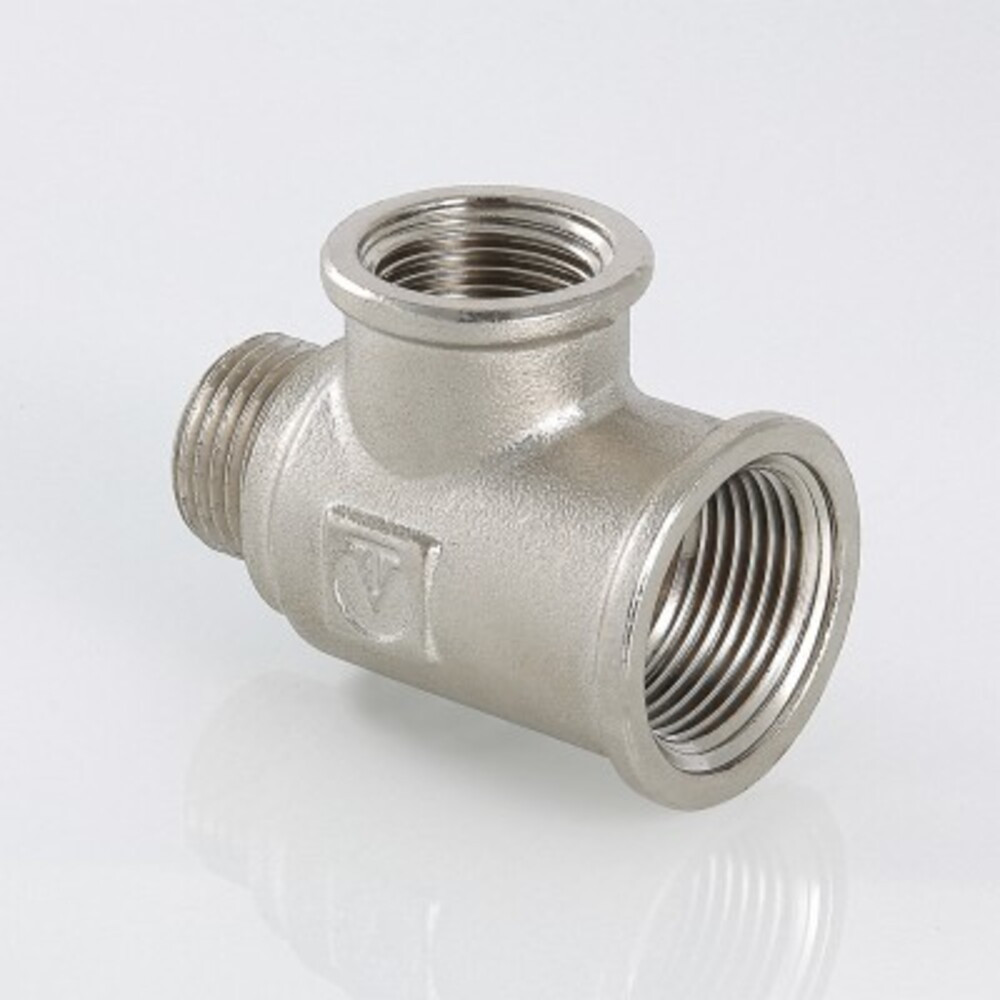

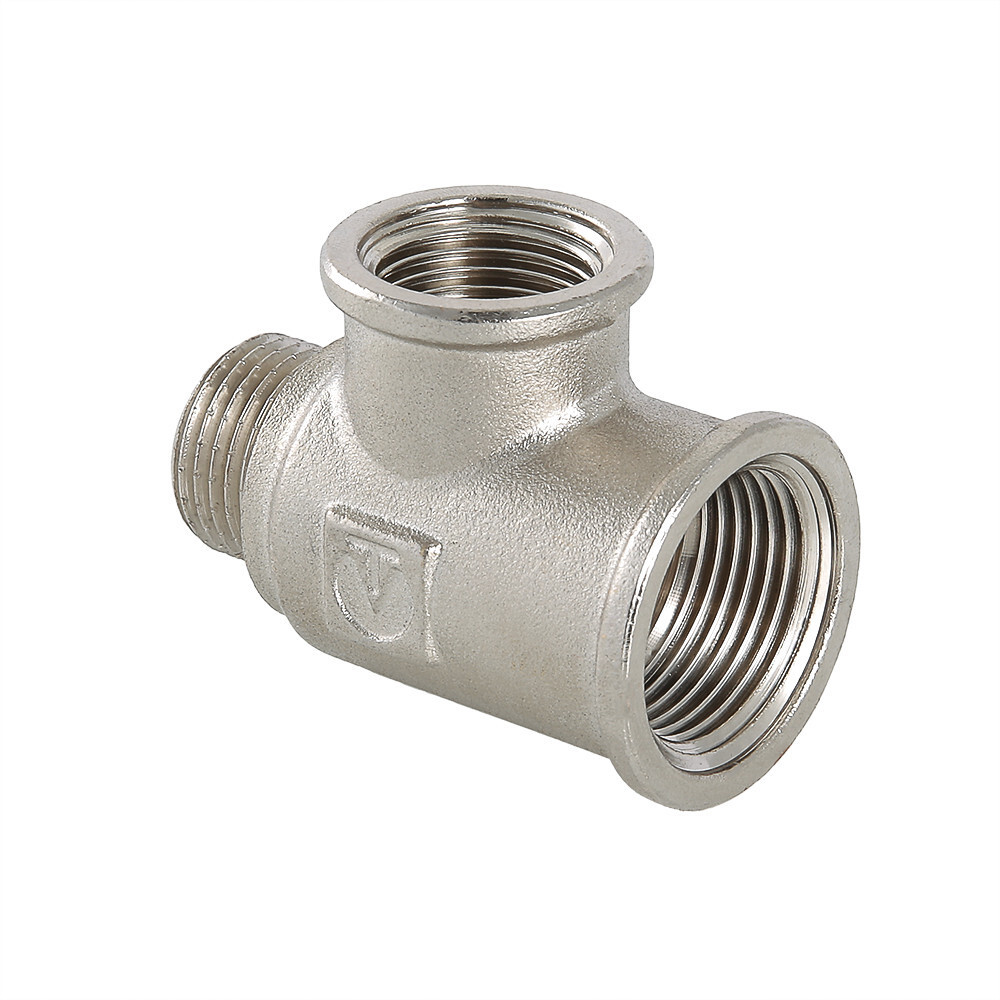

Полное описание товара Тройник 1/2'х3/4'х3/4' ВВН (VALTEC) VTr.134.RN.040505

Резьбовой фитинг - тройник с переходом на наружную резьбу изготовлен из латуни марки CW617N методом горячего штампования с последующим нанесением никелевого гальванопокрытия. Применяется для создания разъемных резьбовых соединений на трубопроводах из стальных, медных, латунных, пластиковых и металлопластиковых труб. Комбинация присоединительных патрубков данной модели позволяет смонтировать участок трубопровода соответствующей конфигурации без дополнительных соединителей. Резьба - трубная цилиндрическая по ГОСТу 6357 (ISO 228, EN 10226), наружная/внутренняя/внутренняя. Допускается соединение внутренней резьбы с наружной конической трубной резьбой по ГОСТу 6211 (ISO R7). Наружная резьба фитинга имеет насечки для эффективного удержания уплотнительного материала.

Характеристики:

• Тип изделия: Тройник
• Диаметр, мм: 15x20x20
• Материал изделия: Латунь никелированная
• Рабочее давление, бар: 40
• Тип соединения: Резьбовое
• Вид резьбы: ВВН
• Резьба: 1/2'x3/4'x3/4'
• Тип исполнения фитинга/арматуры: Угловое
• Максимальная рабочая температура, С: 120
• Преимущества: Обеспечивает создание разъемных соединений на трубопроводах|Применяются для монтажа систем из любых материалов|Для удобства монтажа наружная резьба соединителей снабжена насечками, удерживающими герметизирующий материал| Уплотнительные кольца выполнены из синтетического каучука EPDM

Документация:
Паспорт
Чертеж детали 2D (формат dwg)
Резьбовые фитинги VALTEC
