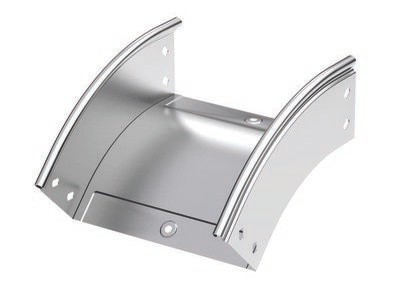

Применение лотков и аксессуаров системы ''S5 Combitech'' позволяют конструировать и строить кабельные трассы сложной формы, с поворотами и изгибами, как горизонтальными, так и вертикальными. Вертикальный угол внешний применяется для того, чтобы развернуть трассу в вертикальной плоскости. Аксессуар позволяет осуществить плавный поворот на 45 градусов. Он совместим с лотками шириной 100 мм и высотой 50 мм. Внутренний радиус аксессуара - 240 мм. Толщина стали - 0.8 мм. Исполнение - ''сталь, оцинкованная по методу Сендзимира''. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа - в комплект уже входят соединительные пластины и детали крепежа.

Входит в состав огнестойкой кабельной линии (ОКЛ) - это кабельная линия и электропроводка, способнаясохранять работоспособность в условиях пожара. ОКЛ– сертифицированная система, состоящая из огнестойкого кабеля и кабеленесущих систем.

Характеристики:

Тип изделия: Угол вертикальный внешний
Материал изделия: Сталь
Высота, мм: 50
Ширина, мм: 100
Покрытие: Оцинковано по методу сендзимира
Толщина материала изделия: 0.8
Климатическое исполнение: ОМ2, Т2, У2, УХЛ2, ХЛ2
Цвет: Светло-серый
Рекомендованный проектный ассортимент: Да
Преимущества: Поставляется в комплекте с крепежными элементами. Комплект крепежа, сопровождающий аксессуар, делает монтаж простым и быстрым за счет отсутствия необходимости подбора правильного крепежа на объекте|Применение комплектных аксессуаров позволяет свести к нулю ошибки расчета и подбора крепежа в процессе проектирования|Исключает риск развития электрохимической коррозии, возникающей при ошибочном подборе крепежа из несовместимых материалов|Изготавливается из оцинкованной стали с массой покрытия не менее 180 г/м2, что соответствует ГОСТ 52868-2021 и ГОСТ 14918 - 2020, и обеспечивает требуемую надежность и долговечность кабельной линии. Подтверждено протоколами соответствующих испытаний, в том числе в камере соляного тумана|Обеспечивает плавный изгиб трассы. Плавный поворот способствует сохранению целостности кабеля.

Документация:
Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
"Система металлических лотков ""S5 Combitech""
Страница каталога
Видеоматериалы
Видеоинструкция по монтажу
Видеоматериалы

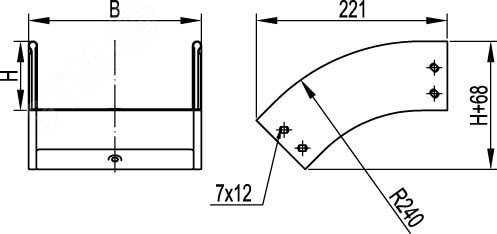

Чертеж
