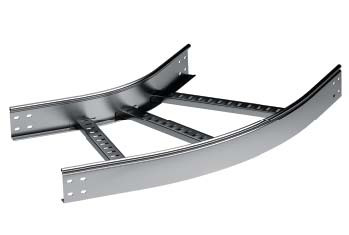

Полное описание товара Угол горизонтальный 45 градусов 50x200 R=600мм (DKC) LC0562

Аксессуары системы ''L5 Combitech'' позволяют строить кабельные трассы сложного конструктива, с многочисленными поворотами и углами. Один из широко используемых аксессуаров - угол горизонтальный. Он применяется для поворота кабельной трассы в горизонтальной плоскости на определенный угол. Данный угол необходим для осуществления поворота на 45 градусов в горизонтальной плоскости, а также для параллельного монтажа кабельных трасс. Плавный изгиб аксессуара предупреждает повреждение кабеля при прокладке. При использовании вместе с крышкой достигается высокий уровень пыле- и влагозащиты - IP44. Исполнение аксессуара - ''Сталь, оцинкованная по методу Сендзимира''. Толщина стали лонжерона - 1.2 мм, толщина стали поперечины - 1 мм. Аксессуар совместим с лотками шириной 200 мм и с высотой стенки 100 мм.

Входит в состав огнестойкой кабельной линии (ОКЛ) - это кабельная линия и электропроводка, способнаясохранять работоспособность в условиях пожара. ОКЛ– сертифицированная система, состоящая из огнестойкого кабеля и кабеленесущих систем.

Характеристики:

• Тип изделия: Угол 45 градусов
• Материал изделия: Сталь
• Высота, мм: 50
• Ширина, мм: 200
• Покрытие: Оцинковано по методу сендзимира
• Толщина материала изделия: 0.8
• Климатическое исполнение: УХЛ2
• Длина, мм: 862
• Масса, кг: 1.877
• Цвет: Светло-серый
• Рекомендованный проектный ассортимент: Да
• Толщина лонжерона: 1.2
• Дополнительная информация: Ширина ответвления: 200мм
• Ширина отвода, мм: 200

Документация:
Страница каталога
Видеоинструкция по монтажу
3D модель (формат step)
