• Сигнализация «дежурного» режима: –
  1. Непрерывное свечение светодиода «СЕТЬ»
  2. Замкнутые контакты «COM» и «NC» клеммника «КОНТРОЛЬ ТМ»
  3. Свечение светодиода «ДЕЖ РЕЖ» при нажатии кнопки «КОНТРОЛЬ»;
• Сигнализация режима КЗ: –
  1. Мигание светодиода «СЕТЬ» с частотой 1 Гц
  2. Замкнутые контакты «COM» и «NO» клеммника «КОНТРОЛЬ ТМ»
  3. Свечение светодиода «КЗ» при нажатии кнопки «КОНТРОЛЬ»;
• Возврат в «дежурный» режим – Автоматический, через 25 с после появлении питающего напряжения.;
• Напряжение переменного (постоянного) тока коммутируемое контактами «КОНТРОЛЬ ТМ» – не более 250 (220) В;
• Переменный (постоянный) ток, коммутируемый контактами «КОНТРОЛЬ ТМ» – не более 1,0 А;
• Мощность переменного (постоянного) тока, коммутируемая контактами «КОНТРОЛЬ ТМ» – не более 62,5 (30) ВА (Вт);
• Время срабатывания – не более 10 мс;
• Время возможности фиксации КЗ после отключения питания УТКЗ – не менее 5 секунд;
• Время возможности контроля состояния УТКЗ после отключения питания (при длительности нажатия кнопки «Контроль» не более 1с и количестве нажатий не более 6) – не менее 3 суток;
• Диапазон напряжения питающей сети – от 80 до 264 В;
• Мощность, потребляемая от питающей сети – не более 10 ВА;

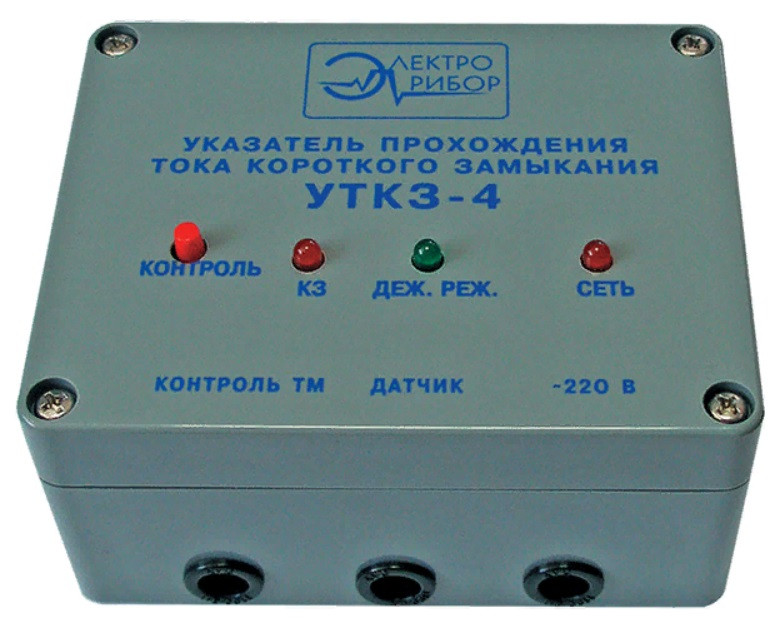

• Габаритные размеры корпуса УТКЗ – не более 15 х 92 х 55 мм;

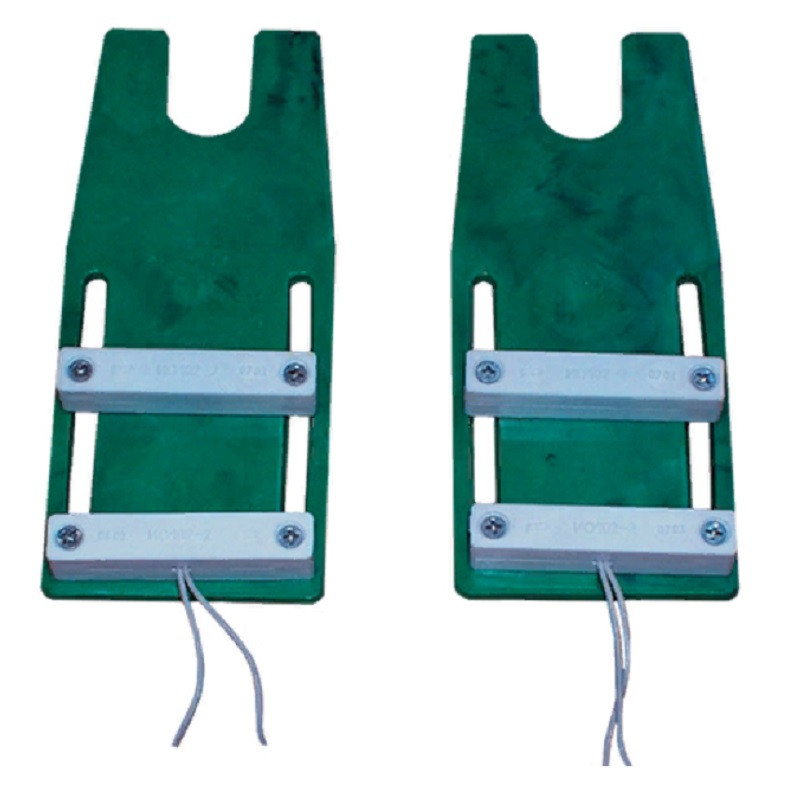

• Габаритные размеры датчика тока (пластины с герконом) – не более 160 х 65 х 22 мм;
• Толщина пластины датчика тока – не более 2 мм;
• Масса – не более 0,35 кг;
• Диапазон рабочих температур – от - 40 до +50 °С.
