Указатель прохождения тока короткого замыкания УТКЗ-К (Электроприбор)

Указатель прохождения тока короткого замыкания УТКЗ-К (Электроприбор)

Доступность: В наличии

Цена: 24 510,00 р.
Оптовая цена: 23 565,00 р. При заказе от 50 т.р.
Звоните или присылайте заявку на zakaz@elektrik-master.ru

Указатель прохождения тока короткого замыкания УТКЗ-К (Электроприбор)

Артикул: 96245
Указатель прохождения тока короткого замыкания УТКЗ-К (Электроприбор) предназначен для контроля над работой кабельных линий электрических сетей высокого напряжения. Прибор фиксирует и запоминает информацию о возникновении междуфазного тока короткого замыкания в кабельной линии.

Вы можете приобрести указатель УТКЗ-К с протоколом испытаний нашей ЭТЛ. Звоните!



Описание

Подробности

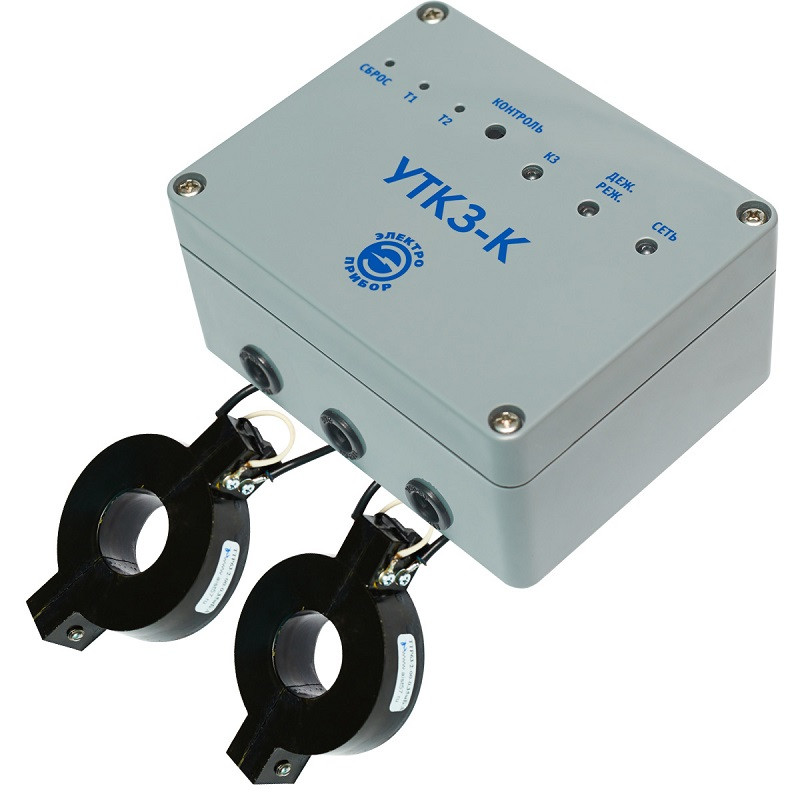

Купить указатель прохождения тока короткого замыкания УТКЗ-К (Электроприбор) можно, оставив заявку на сайте нашего интернет магазина. Устройство состоит из двух разъёмных датчиков тока типа катушки Роговского и схемы контроля. Датчики устанавливаются на жилах двух фаз контролируемой линии, фиксируются кабельными стяжками, соединяются между собой параллельно и подключаются к клеммам «ДАТЧИК» УТКЗ.
Прибор срабатывает при коротком замыкании на контролируемой кабельной линии, или при отключении питания УТКЗ. Питается устройство от обслуживаемой сети или независимого источника.

Представленные на вкладке характеристики на указатель прохождения тока короткого замыкания УТКЗ-К (Электроприбор), соответствуют требованиям нормативной документации.

Цена на указатель прохождения тока короткого замыкания УТКЗ-К (Электроприбор) приведена розничная.

Характеристики
  • Сигнализация «дежурного» режима: –
    1. Непрерывное свечение светодиода «СЕТЬ»
    2. Замкнутые контакты «COM» и «NC» клеммника «КОНТРОЛЬ ТМ»
    3. Свечение светодиода «ДЕЖ РЕЖ» при нажатии кнопки «КОНТРОЛЬ»;
  • Сигнализация режима КЗ: –
    1. Мигание светодиода «СЕТЬ» с частотой 1 Гц
    2. Замкнутые контакты «COM» и «NO» клеммника «КОНТРОЛЬ ТМ»
    3. Свечение светодиода «КЗ» при нажатии кнопки «КОНТРОЛЬ»;
  • Возврат в «дежурный» режим: –
    1. По напряжению.
    2. По току.
    3. По таймеру.
    4. По нажатию кнопки «Сброс» (ручной возврат)
  • Напряжение переменного (постоянного) тока коммутируемое контактами «КОНТРОЛЬ ТМ» – не более 250 (220) В;
  • Переменный (постоянный) ток, коммутируемый контактами «КОНТРОЛЬ ТМ» – не более 1,0 А;
  • Мощность переменного (постоянного) тока, коммутируемая контактами «КОНТРОЛЬ ТМ» – не более 62,5 (30) ВА (Вт);
  • Уровень срабатывания:
    диапазон 1 – от 100 до 1500, шаг 100 А;
    диапазон 2 – от 10 до 150, шаг 10 А;
  • Минимальное значение тока в жиле кабеля:
    диапазон 1 – 25 А;
    диапазон 2 – 2,5 А;
  • Минимальная длительность импульса тока КЗ (T1) – 50 мс;
  • Максимальное время на отключение сети (T2) – 5 секунд;
  • Время автоматического возврата в дежурный режим после КЗ (T4) – 1, 6, 12, 24 часа;
  • Время блокировки КЗ при длительном сигнале КЗ (T5) – 5 секунд;
  • Время возможности фиксации КЗ после отключения питания УТКЗ (T6) – не менее 1 секунды;
  • Время возможности контроля состояния УТКЗ после отключения питания (T7) (при длительности нажатия кнопки «Контроль» не более 1с и количестве нажатий не более 6) – не менее 3 суток;
  • Диапазон напряжения питающей сети – от 25 до 264 В;
  • Мощность, потребляемая от питающей сети – не более 10 ВА;
  • Диаметр жилы с изоляцией после разделки кабеля под установку датчика тока – не более 30 мм;
  • Габаритные размеры с упаковкой – не более 220 х 220 х 65 мм;
  • Масса с упаковкой – не более 0,6 кг;
  • Диапазон рабочих температур – от - 40 до +50 °С.
