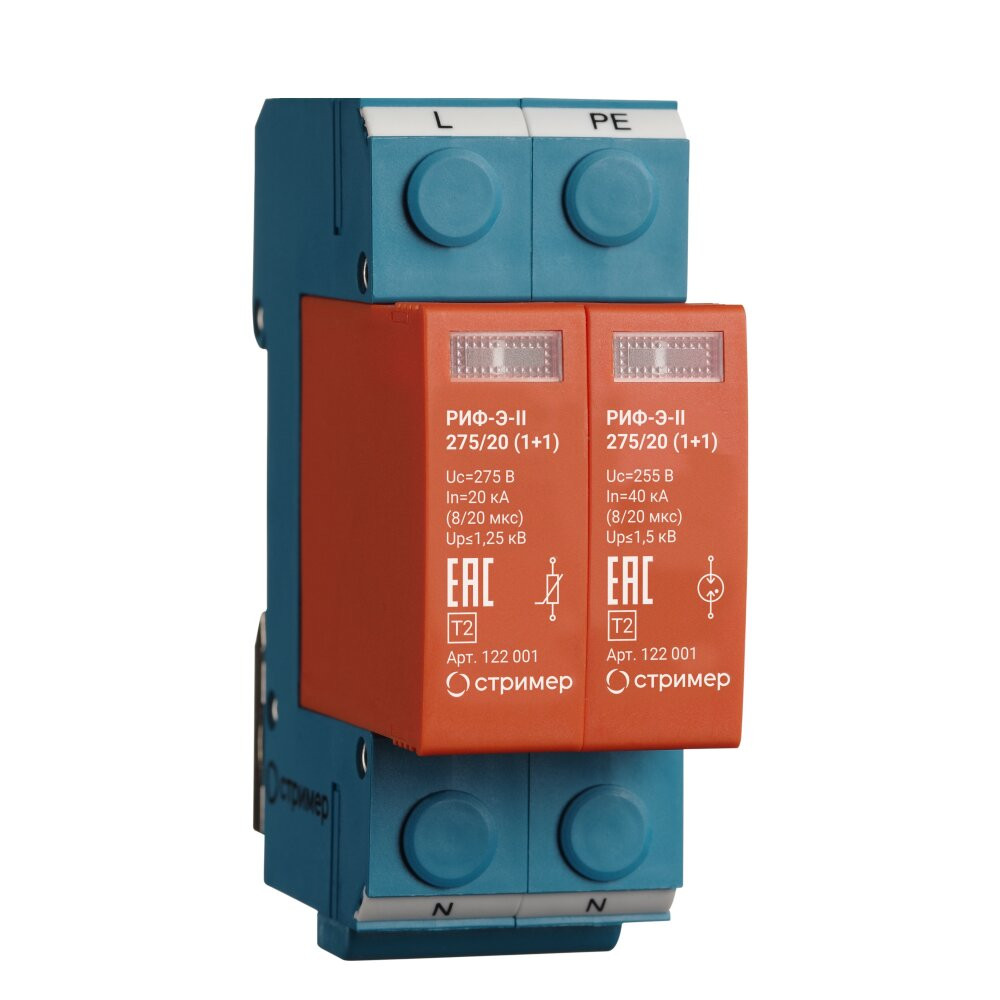

Полное описание товара УЗИП (Устройство защиты от импульсных перенапряжений) РИФ-Э-II 275/20 (1+1) СТРИМЕР (СТРИМЕР) 122001

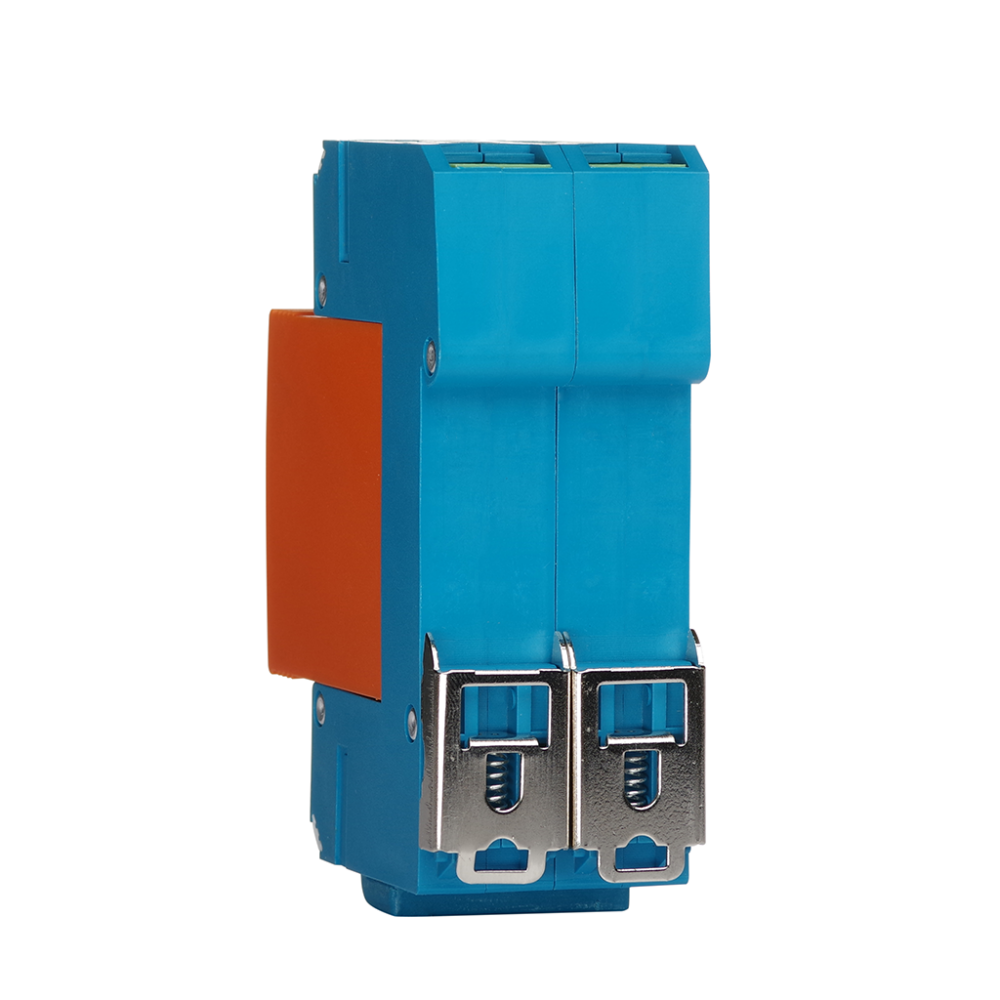

Двухполюсное УЗИП класса II комбинированного типа. УЗИП выполнено из одного сменного варисторного модуля, одного модуля с разрядником и базы для подключения к сети и креплению на DIN-рейку 35 мм. Соответствует УЗИП класса испытаний II согласно ГОСТ IEC 61643-2013. Устанавливается в пределах 1– 2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Применяется для сетей с системами заземления - TN-S, TT. Предназначено для защиты фазного и нулевого проводников от перенапряжений ''провод–провод''. Рекомендуемый номинал предохранителя не менее 63 А gL/gG.

Характеристики:

• Тип изделия: Ограничитель импульсных перенапряжений
• Количество силовых полюсов: 2
• Напряжение, В: 220
• Номинальный разрядный ток In, кА: 20/40
• Защитное напряжение, В: 1500
• Количество модулей DIN: 2
• Способ монтажа: DIN-рейка
• Степень защиты: IP20
• Диапазон рабочих температур: от -40 до +80
• Номинальное напряжение, В: 275/255
• Сфера применения: Силовые цепи переменного тока частотой 50-60 Гц напряжения до 275 В. Для защиты фазного и нулевого проводников от перенапряжений ''провод-провод''.
• Гарантийный срок, мес: 2
• Дополнительная информация: Максимальный разрядный ток (8/20 мкс) (L-N)/(N-PE) 40 кА/65 кА
• Преимущества: УЗИП снабжено терморасцепителем |Визуальный индикатор работоспособности рабочего элемента

Документация:
3D модель (формат stp)
УЗИП серии РИФ для защиты цепей питания и передачи информации
SPD.CAT_RUS_WEB2.2024.pdf
Схема подключения.pdf
