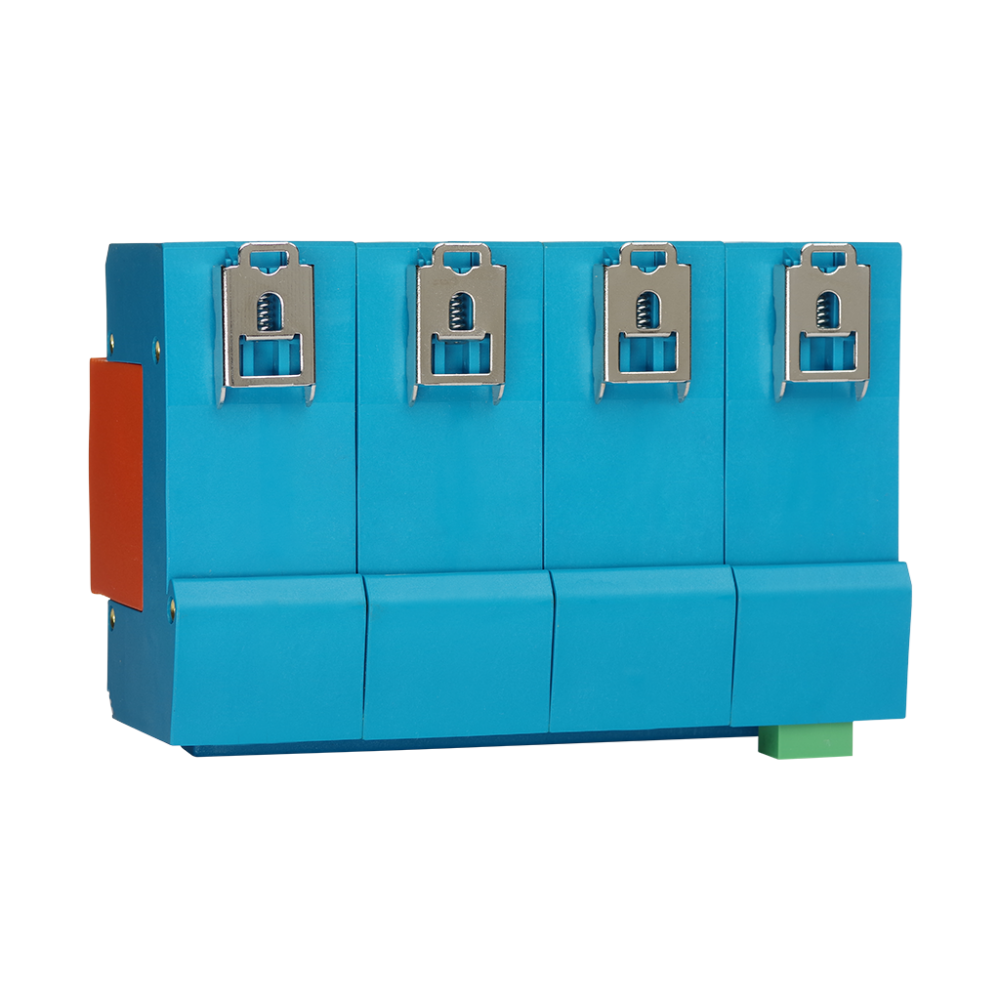

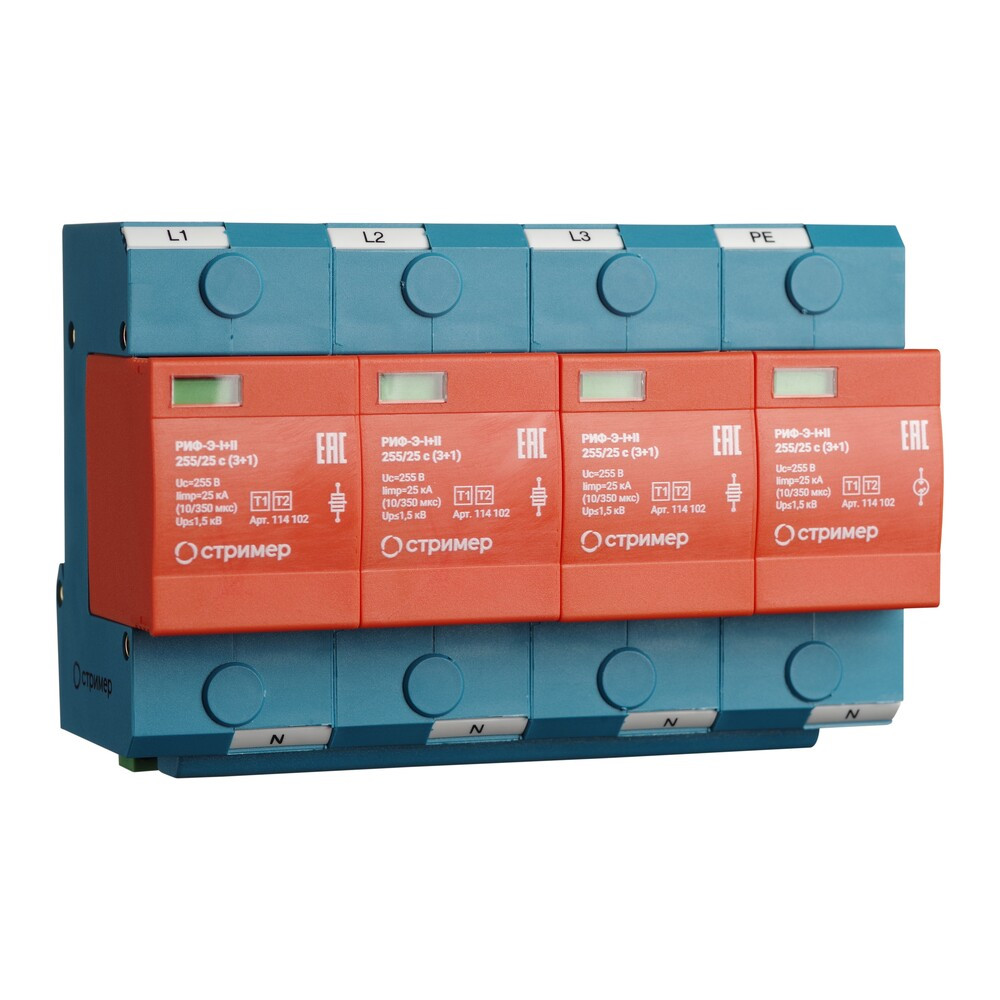

Мощное четыреполюсное УЗИП класса I+II коммутирующего типа с тремя сменными рабочими модулями на основе мультиэлектродных разрядников, одного сменного модуля на основе двухэлектродного газонаполненного разрядника и базы для подключения к сети. УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, а по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II.Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Применяется для сетей с системами заземления - TN-S, TT. Предназначено для защиты фазных и нулевого проводников L/N, N/PE от перенапряжений ''провод-провод''. Рекомендуемый номинал предохранителя не менее 125 А gL/gG.

Характеристики:

Тип изделия: Ограничитель импульсных перенапряжений
Напряжение, В: 220
Номинальный разрядный ток In, кА: 50/50
Защитное напряжение, В: 1500
Количество модулей DIN: 8
Способ монтажа: DIN-рейка
Степень защиты: IP20
Номинальное напряжение, В: 255
Диапазон рабочих температур: от -40 до +80
Сфера применения: Силовые цепи переменного тока частотой 50-60 Гц напряжения до 255 В. Для защиты фазных и нулевого проводников L/N, N/PE от перенапряжений ''провод-провод''.
Гарантийный срок, мес: 24
Дополнительная информация: Импульсный ток (10/350 мкс) (L-N) 25 кА, Импульсный ток (10/350 мкс) (N-PE) 50 кА, Максимальный разрядный ток (8/20 мкс) (L-N)/(N-PE) 75 кА/75 кА, УЗИП снабжено контактами дистанционной сигнализации повреждения рабочего элемента
Преимущества: УЗИП снабжено визуальным индикатором работоспособности рабочего элемента|Контакт дистанционной сигнализации
