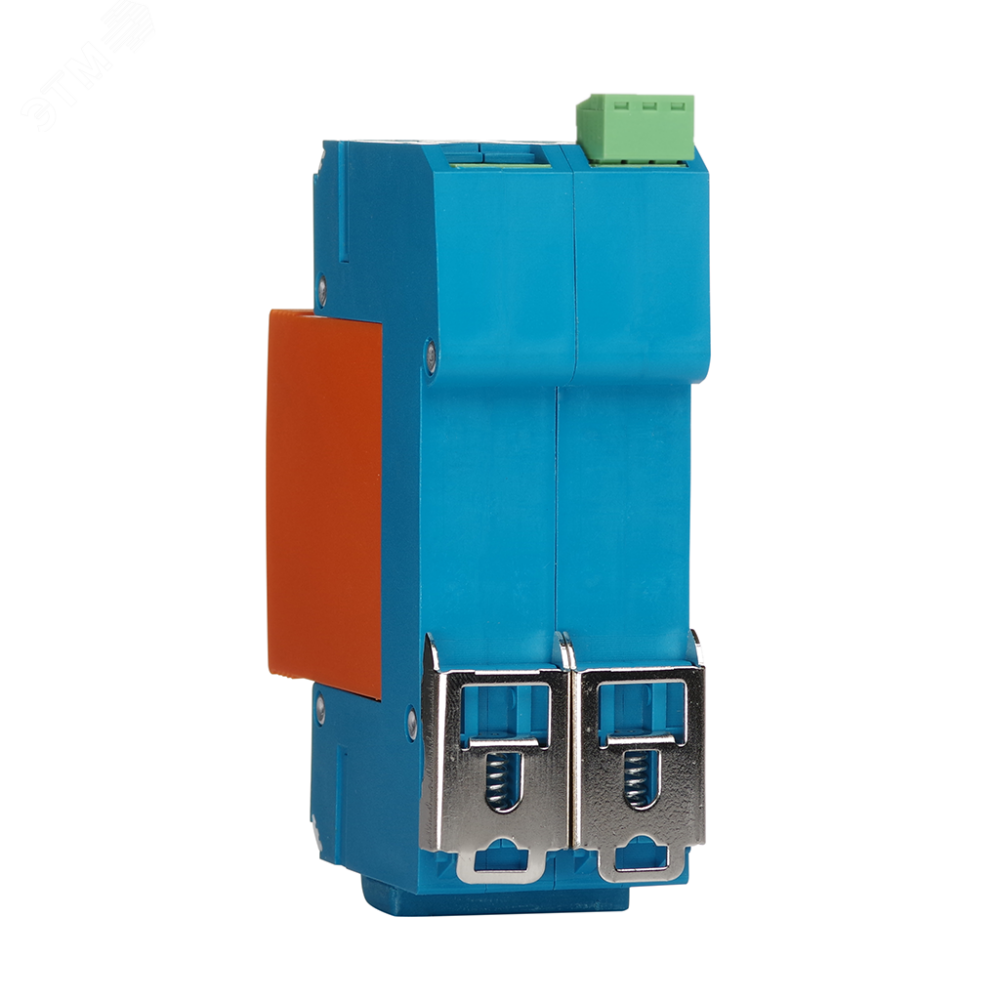

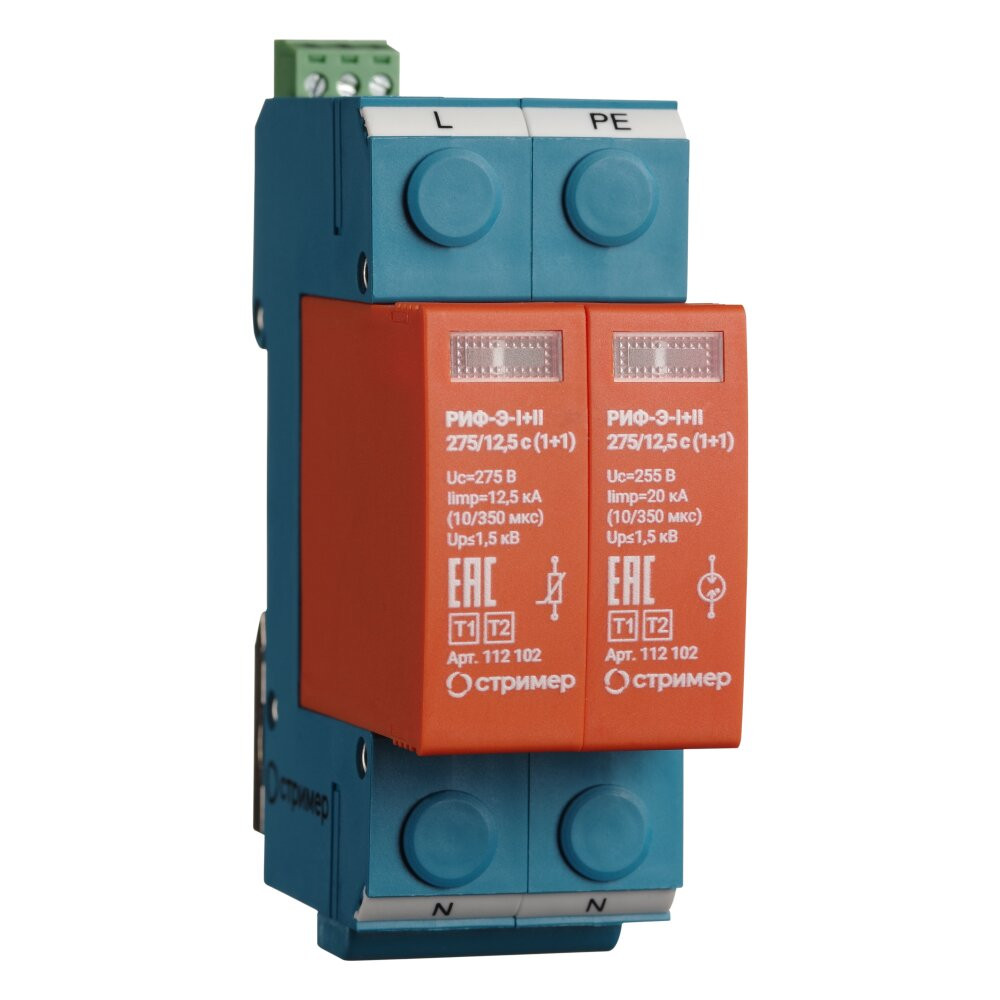

Полное описание товара УЗИП (Устройство защиты от импульсных перенапряжений) РИФ-Э-I+II 275/12,5 c (1+1) СТРИМЕР (СТРИМЕР) 112102

Двухполюсное УЗИП класса I+II комбинированного типа. УЗИП выполнено из одного сменного варисторного модуля, одного модуля с разрядником и базы для подключения к сети и креплению на DIN-рейку 35 мм. УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, а по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II. Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Применяется для сетей с системами заземления - TN-S, TT. Рекомендуемый номинал предохранителя не менее 125 А gL/gG.

Характеристики:

• Тип изделия: Ограничитель импульсных перенапряжений
• Количество силовых полюсов: 2
• Напряжение, В: 220
• Номинальный разрядный ток In, кА: 40/40
• Защитное напряжение, В: 1500
• Количество модулей DIN: 2
• Способ монтажа: DIN-рейка
• Степень защиты: IP20
• Диапазон рабочих температур: от -40 до +80
• Номинальное напряжение, В: 275/255
• Сфера применения: Силовые цепи переменного тока частотой 50-60 Гц напряжения до 275 В. Для защиты фазного и нулевого проводников от перенапряжений ''провод-провод''.
• Гарантийный срок, мес: 24
• Дополнительная информация: Импульсный ток (10/350 мкс) (L-N) 12,5 кА, Импульсный ток (10/350 мкс) (N-PE) 20 кА, Максимальный разрядный ток (8/20 мкс) (L-N)/(N-PE) 75 кА/65 кА, УЗИП снабжено контактами дистанционной сигнализации повреждения рабочего элемента
• Преимущества: УЗИП снабжено терморасцепителем|Визуальный индикатор работоспособности рабочего элемента|Контакт дистанционной сигнализации

Документация:
3D модель (формат stp)
УЗИП серии РИФ для защиты цепей питания и передачи информации
Схема подключения.pdf
Технические характеристики РИФ-Э-I+II 275_12,5 с (1+1) и РИФ-Э-I+II 275_12,5 (1+1).pdf
