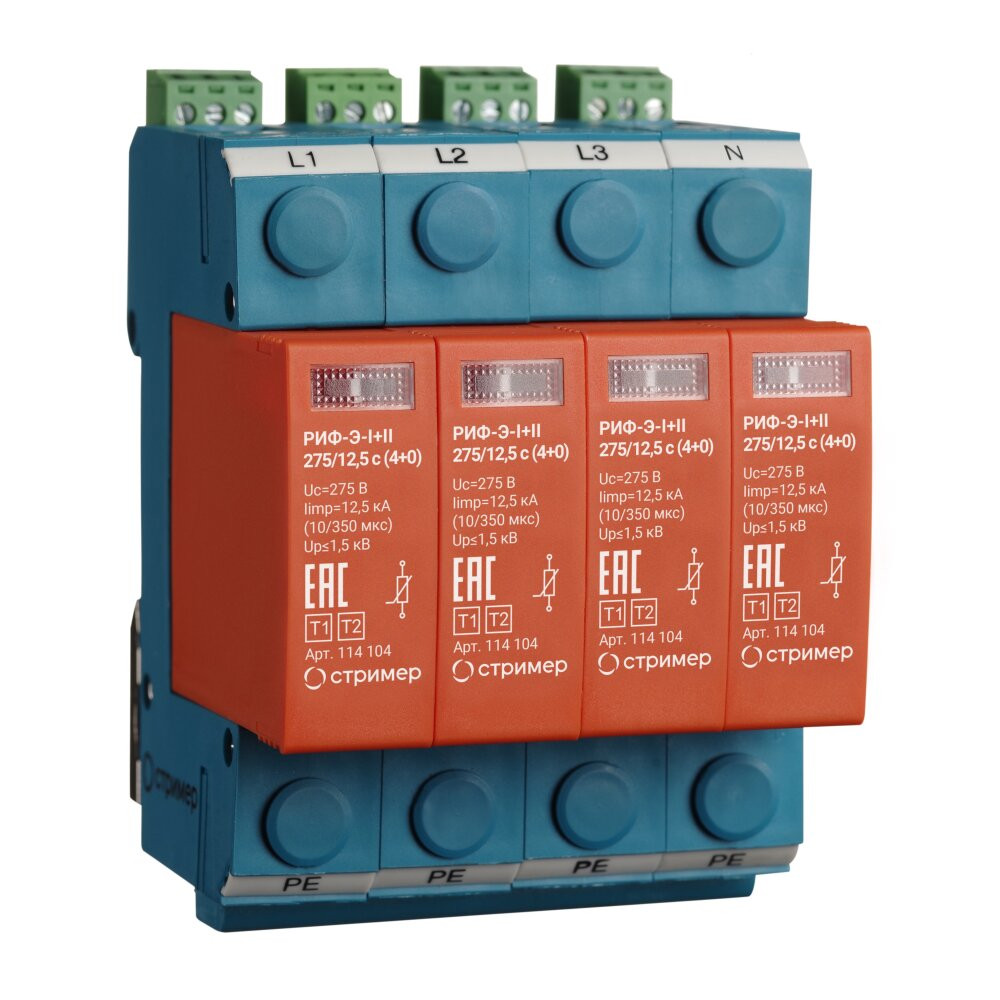

Четырехполюсное УЗИП класса I+II ограничивающего типа. УЗИП выполнено в виде четырех сменных варисторных модулей и базы для подключения к сети. УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, а по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II. Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Применяется для сетеи с системами заземления - TN-S, TT. Предназначено для защиты фазных и нулевого проводников L/PE, N/PE от перенапряжений ''провод-земля''. Рекомендуемый номинал предохранителя не менее 125 А gL/gG.

Характеристики:

Тип изделия: Ограничитель импульсных перенапряжений
Количество силовых полюсов: 4
Напряжение, В: 220
Номинальный разрядный ток In, кА: 40
Защитное напряжение, В: 1500
Количество модулей DIN: 4

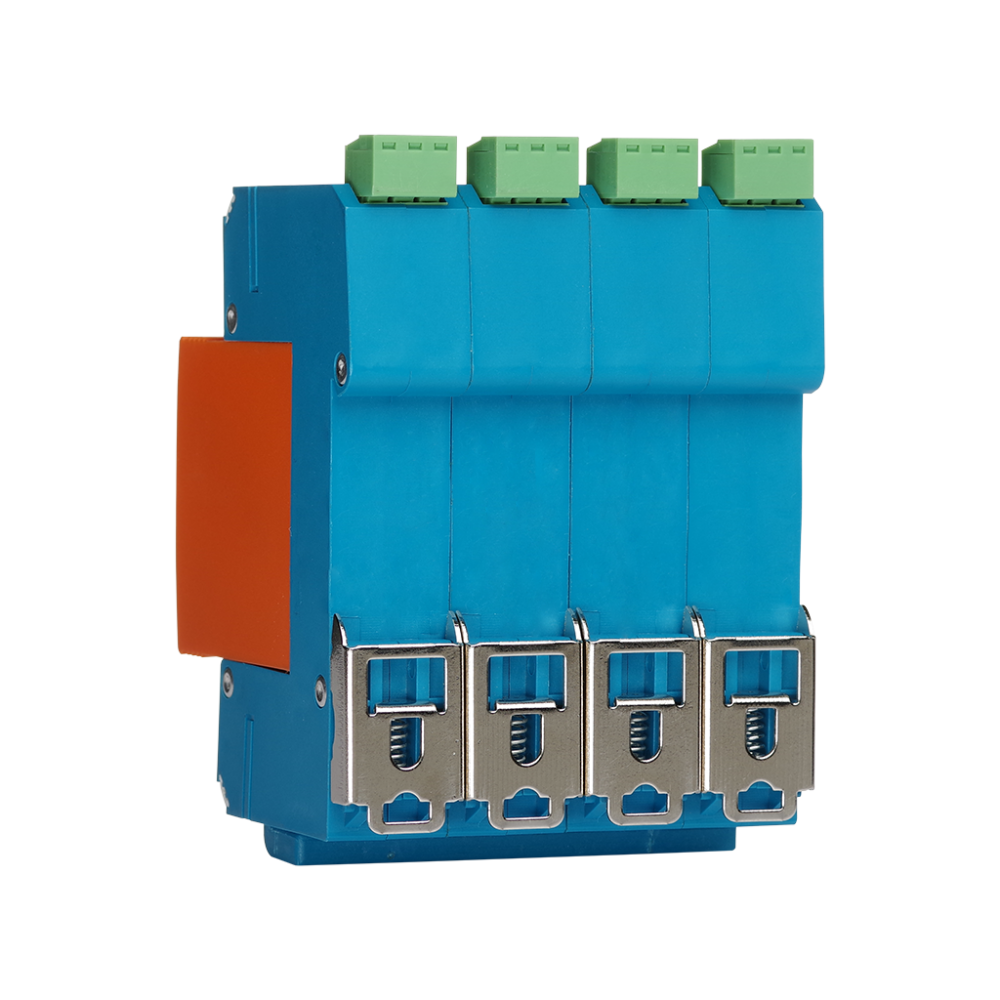

Способ монтажа: DIN-рейка
Степень защиты: IP20
Диапазон рабочих температур: от -40 до +80
Номинальное напряжение, В: 275
Гарантийный срок, мес: 24
Сфера применения: Силовые цепи переменного тока частотой 50-60 Гц напряжения до 275 В. Предназначено для защиты фазных и нулевого проводов L/PE, N/PE от перенапряжений ''провод-земля''.
Дополнительная информация: Импульсный ток (10/350 мкс) 12,5 кА, Максимальный разрядный ток (8/20 мкс) 75 кА, УЗИП снабжено контактами дистанционной сигнализации повреждения рабочего элемента
Преимущества: УЗИП снабжено терморасцепителем|Визуальный индикатор работоспособности рабочего элемента|Контакт дистанционной сигнализации

Документация:
3D модель (формат stp)
УЗИП серии РИФ для защиты цепей питания и передачи информации
Схема подключения.pdf
Технические характеристики РИФ-Э-I+II 275_12,5 с (4+0) и РИФ-Э-I+II 275_12,5 (4+0).pdf
