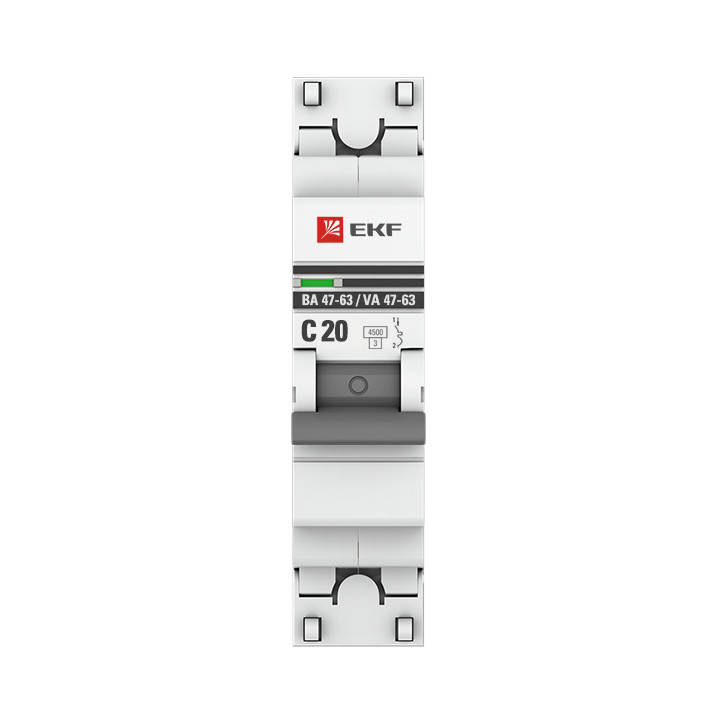

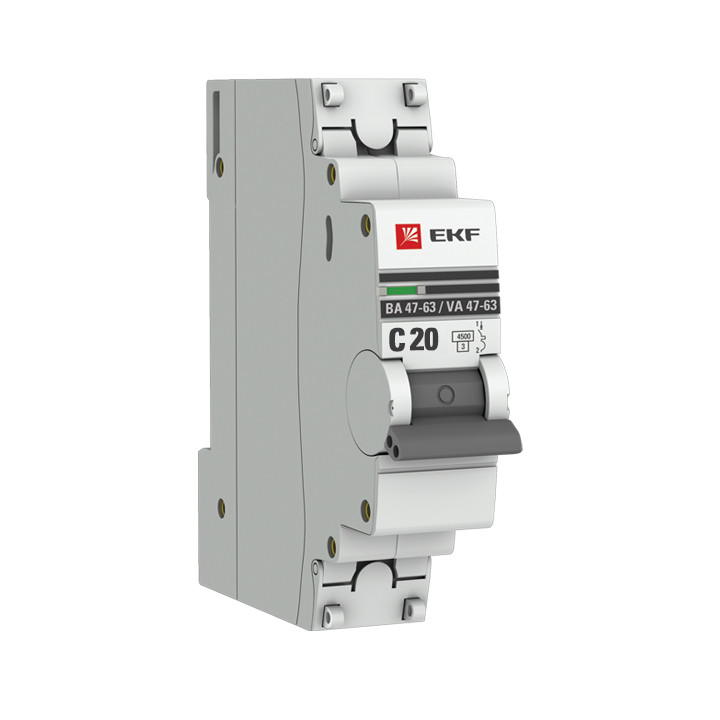

Полное описание товара Выключатель автоматический 1P 20А (C) 4,5kA ВА 47-63 PROxima (EKF) mcb4763-1-20C-pro

Выключатели автоматические серии ВА 47-63 являются механическими коммутационными аппаратами и применяются для оперативных включений и отключений в электрических сетях переменного тока, а также защиты от токов перегрузки и коротких замыканий в жилых и общественных сооружениях. Выключатель соответствует ГОСТ Р 50345-2010. Особенностью данной серии выключателей является усовершенствованная конструкция. В выключателях имеются пластиковые крышки закрывающие доступ к винтовому зажиму и служащие для опломбирования выключателей, что исключает несанкционированный доступ к проводникам. Корпус выключателя усилен дополнительными заклепками для устранения эффекта расхождения корпуса. Выключатель оборудован удобной ручкой управления, обеспечивающей надежное оперирование изделием. На лицевой панели выключателя имеется цветовой индикатор состояния.

Характеристики:

• Тип изделия: Выключатель автоматический модульный
• Серия: ВА 47-63
• Количество силовых полюсов: 1
• Номинальный ток, А: 20
• Характеристика эл.магнитного расцепителя: C
• Номинальная отключающая способность, кА (AC) (IEC/EN 60898): 4.5
• Род тока: Переменный (AC)
• Тип расцепителя: Электромагнитный,тепловой
• Номинальное напряжение, В: 230
• Степень защиты: IP20
• Количество модулей DIN: 1
• Способ монтажа: DIN-рейка
• Высота, мм: 80
• Климатическое исполнение: УХЛ4
• Исполнение: Стационарное
• Тип дополнительного расцепителя: Нет
• Масса, кг: 0.1
• Нормативный документ: ГОСТ Р50345-1-2010 (МЭК 60898-2-2006)
• Тип монтажной рейки: 35x15, 35x7.5
• Диапазон рабочих температур: от -25 до +50
• Напряжение, В: 220
• Глубина, мм: 72
• Ширина, мм: 18
• Рекомендованный проектный ассортимент: Да
• Распродажа: sale630
• Гарантийный срок, мес: 84
• Частота, Гц: 50
• Предельная отключающая способность, кA: 4.5
• Потери мощности, Вт: 5.5
• Сфера применения: Бытовое и промышленность
• Максимальное сечение подключаемого кабеля, мм2: 25
