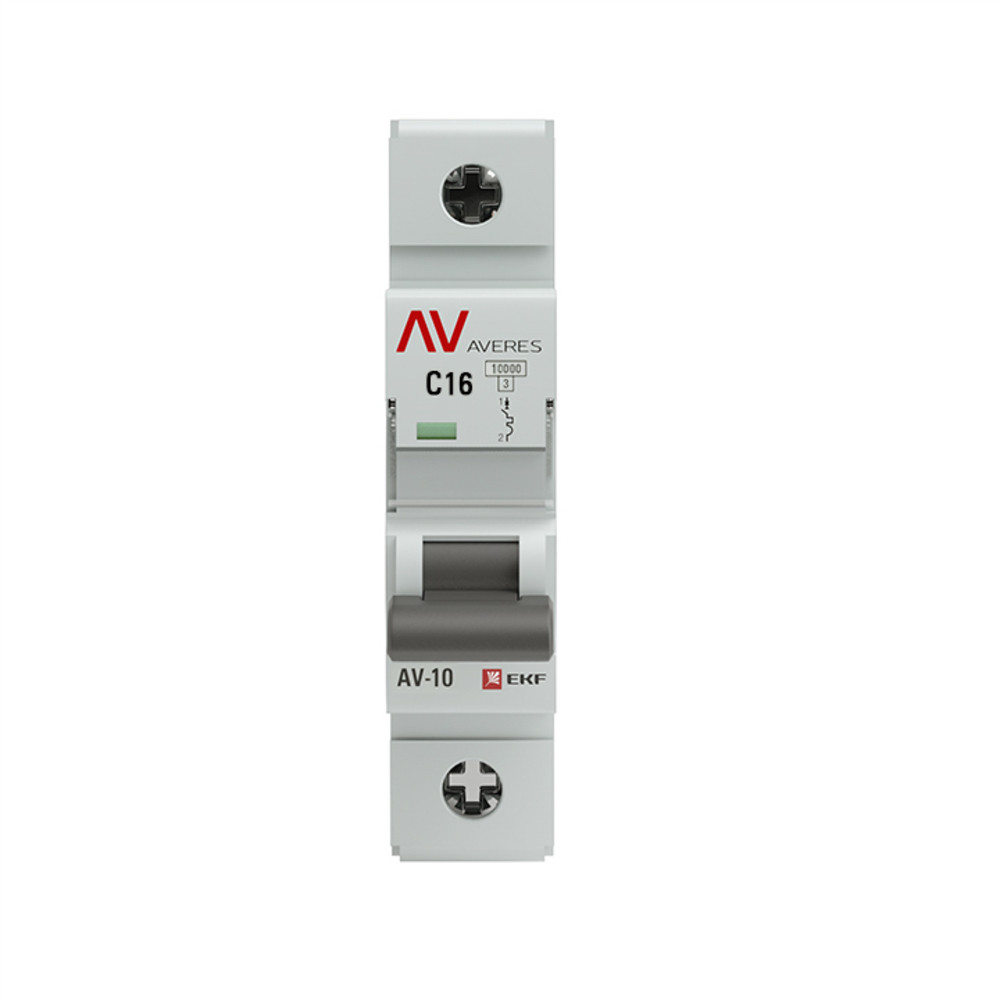

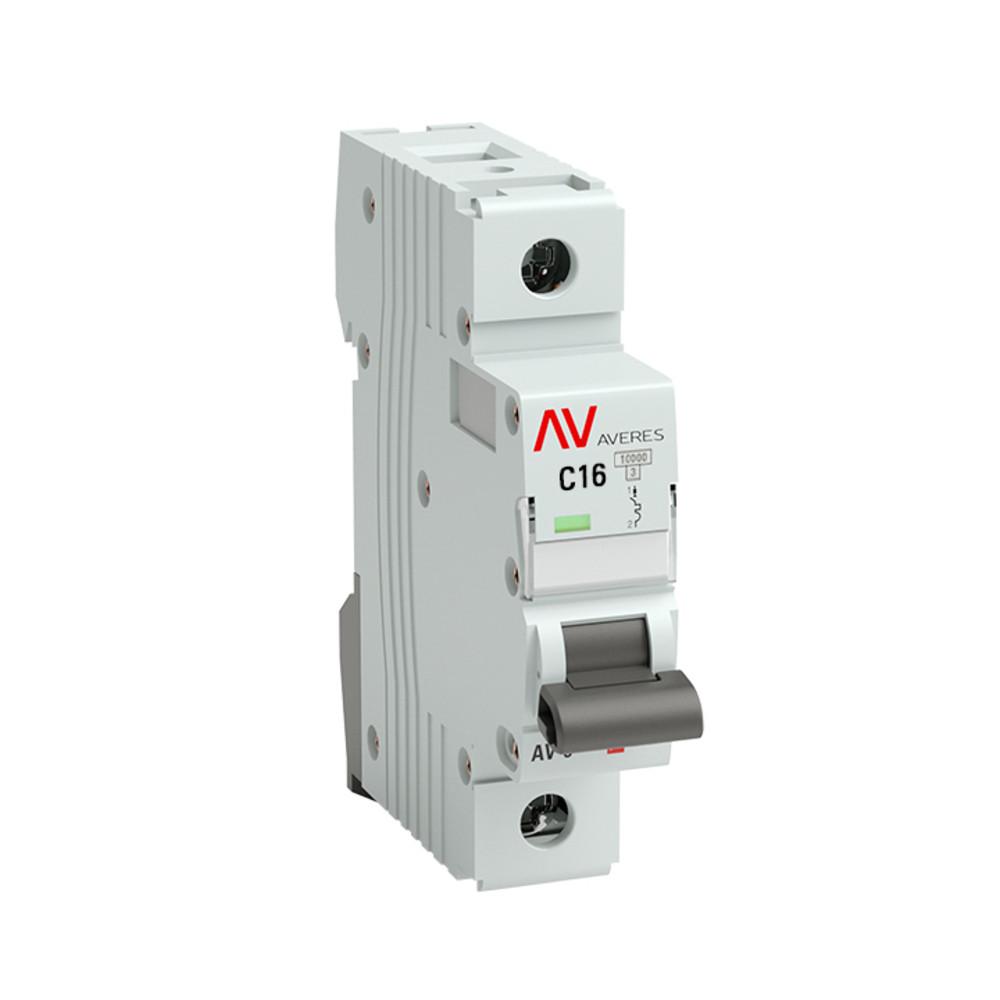

Полное описание товара Выключатель автоматический AV-10 1P 16A (C) 10kA AVERES (EKF) mcb10-1-16C-av

Автоматические выключатели серии AV-10 до 63А AVERES EKF предназначены для оперативного управления участками электрических цепей, а также для защиты от токов перегрузки и короткого замыкания в административных, промышленных и жилых зданиях. Выключатели производятся в одно-, двух-, трех- и четырехполюсном исполнениях. Автоматические выключатели серии AV-6 AVERES EKF обладают номинальной отключающей способностью Icn 10 кА. Соответствуют ГОСТ IEC 60898-1 и ГОСТ IEC 60947-2.

Характеристики:

• Тип изделия: Выключатель автоматический
• Серия: AV-10
• Номинальный ток, А: 16
• Количество силовых полюсов: 1
• Характеристика эл.магнитного расцепителя: C
• Номинальная отключающая способность, кА (AC) (IEC/EN 60898): 10
• Количество модулей DIN: 1
• Напряжение, В: 220
• Способ монтажа: DIN-рейка
• Номинальное напряжение, В: 230
• Высота, мм: 81
• Род тока: Переменный (AC)
• Диапазон рабочих температур: от -25 до +50
• Исполнение: Стационарное
• Масса, кг: 0.16
• Нормативный документ: IEC 60898, ГОСТ Р 50345-2010
• Степень защиты: IP20
• Климатическое исполнение: УХЛ3
• Тип расцепителя: Электромагнитный,тепловой
• Глубина, мм: 74
• Ширина, мм: 17.5
• Рекомендованный проектный ассортимент: Да
• Предельная отключающая способность, кA: 10
• Сфера применения: Бытовое и промышленность
• Максимальное сечение подключаемого кабеля, мм2: 25
• Гарантийный срок, мес: 120
• Преимущества: Подключение шин PIN и FORK как сверху, так и снизу|Винты с повышенным моментом затягивания 3 N х m|Индикаторное окно реального состояния контактов|Наличие механизма мгновенной коммутации|Маркировочное окно с защитной крышкой|Подключение как медным, так и алюминиевыми проводниками|Возможность дополнительной комплектации

Документация:
Каталог производителя
2D чертеж (формат dwg)
Паспорт
2D чертеж (формат dwg)
