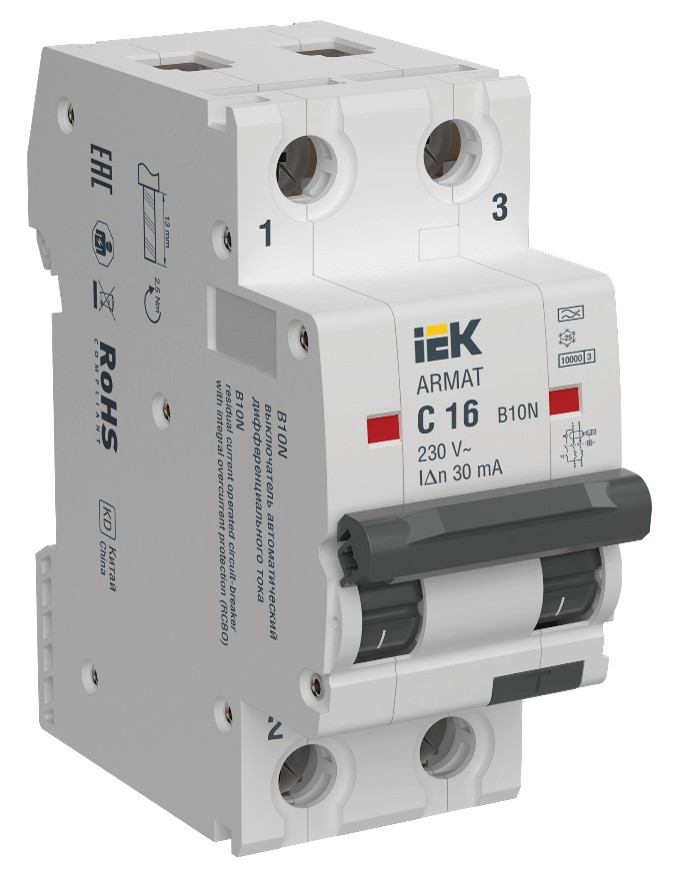

Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B10N с топологией полюсов 1P+N - надежное решение для промышленности, энергетики и бытового применения. Номинальная наибольшая отключающая способность 10 кА гарантирует надежную работу устройства даже при высоких токах короткого замыкания. Топология полюсов B10N 1P+N означает, что функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в фазном полюсе. Независимый механизм свободного расцепления с мгновенной коммутацией обеспечивает безопасное включение, а защитная шторка вывода исключает неправильное подключение и ошибку при монтаже проводников. Подключение шинами PIN и FORK реализовано сверху и снизу устройства. B10N 1P+N позволяет присоединять любые дополнительные модульный устройства ARMAT серии AUX (дополнительные контакты и расцепители), а также поворотную рукоятку типа RHN, блокировку рукоятки взвода типа HLC и заглушку вывода пломбировочную типа OTL.

Характеристики:

Тип изделия: Выключатель автоматический дифференциального тока
Количество силовых полюсов: 2
Номинальный ток, А: 16
Характеристика эл.магнитного расцепителя: C
Дифференциальный ток, мА: 30
Тип срабатывания по диф.току: A
Номинальная отключающая способность, кА (AC) (IEC/EN 60898): 10
Количество модулей DIN: 2
Напряжение, В: 220
Номинальное напряжение, В: 230
Способ монтажа: DIN-рейка
Распродажа: str33
Преимущества: Электромеханический тип АДВТ - функционально не зависят от напряжения сети, что обеспечивает функциональную работу даже в случае исчезновения нуля|Топология полюсов 2P - функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в каждом полюсе|Номинальная наибольшая отключающая способность 10 кА - гарантирует надежную работу устройства даже при высоких токах короткого замыкания|Совместимость с дополнительными устройствами ARMAT серии AUX - присоединение до 4 дополнительных устройств|Высокая механическая прочность винтового зажима - максимальный выдерживаемый момент 5 Нм, а наличие защитной шторки в выводе исключает неправильное подключение проводника и ошибку при монтаже|Подключение шинами PIN и FORK как сверху так и снизу устройств

Документация:
Чертеж
Листовка
Руководство по эксплуатации
Схема подключения
