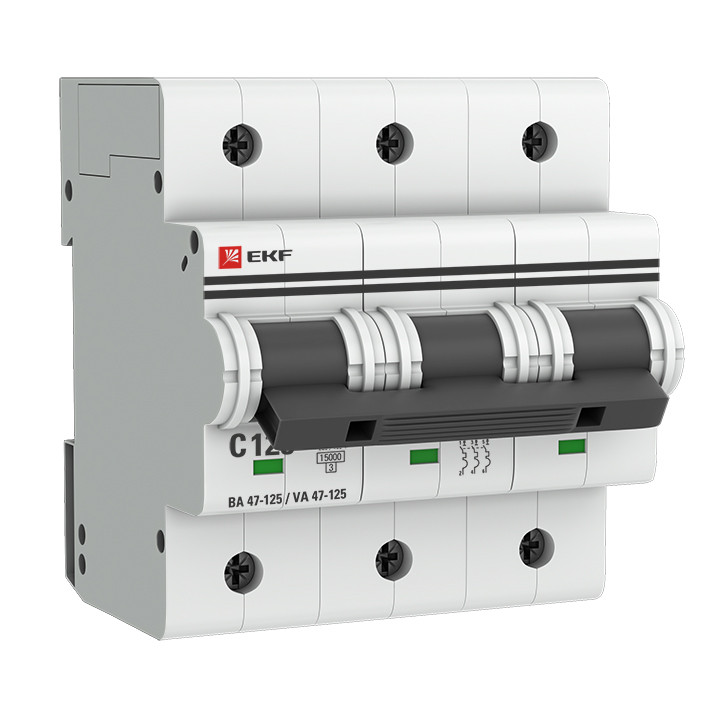

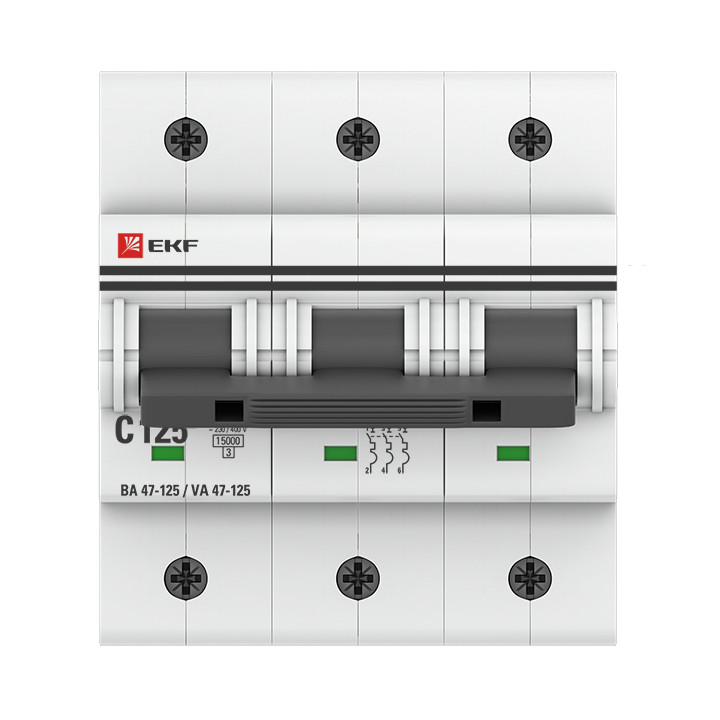

Полное описание товара Выключатель автоматический трехполюсный 125А С ВА 47-125 15кА (EKF) mcb47125-3-125C

Автоматические выключатели ВА 47-125 предназначены для оперативного управления участками электрических цепей, а так же защиты от токов перегрузки и короткого замыкания в административных, промышленных и жилых зданиях. Благодаря высокой предельной коммутационной способности 15 кА данные выключатели могут использоваться вместо силовых автоматических выключателей. Выключатели имеют ширину корпуса 1,5 модуля (27мм), производятся с номинальными токами до 125 А, в одно-, двух-, трех- и четырех-полюсном исполнениях. Для надежного гашения дуги используется двойной разрыв контактов и две дугогасительные камеры. Оптимальная токопроводимость обеспечивается серебросодержащей контактной группой.

Характеристики:

• Тип изделия: Выключатель автоматический модульный
• Серия: ВА 47-125
• Количество силовых полюсов: 3
• Номинальный ток, А: 125
• Характеристика эл.магнитного расцепителя: C
• Номинальная отключающая способность, кА (AC) (IEC/EN 60898): 15
• Род тока: Переменный (AC)
• Тип расцепителя: Электромагнитный,тепловой
• Номинальное напряжение, В: 400
• Степень защиты: IP20
• Количество модулей DIN: 4.5
• Напряжение, В: 380
• Способ монтажа: DIN-рейка
• Высота, мм: 90
• Климатическое исполнение: УХЛ4
• Исполнение: Стационарное
• Тип дополнительного расцепителя: Нет
• Масса, кг: 0.875
• Нормативный документ: ГОСТ Р50345-1-2010 (МЭК 60898-2-2006)
• Тип монтажной рейки: 35x15, 35x7.5
• Диапазон рабочих температур: от -10 до +50
• Глубина, мм: 87.5
• Ширина, мм: 81
• Рекомендованный проектный ассортимент: Да
• Распродажа: sale630
• Гарантийный срок, мес: 84
• Частота, Гц: 50
• Предельная отключающая способность, кA: 15
• Потери мощности, Вт: 6.2
• Сфера применения: Бытовое и промышленность
• Максимальное сечение подключаемого кабеля, мм2: 25

Документация:
Страница каталога
2D чертеж (формат dwg)
Паспорт
2D чертеж (формат dwg)
3D модель
