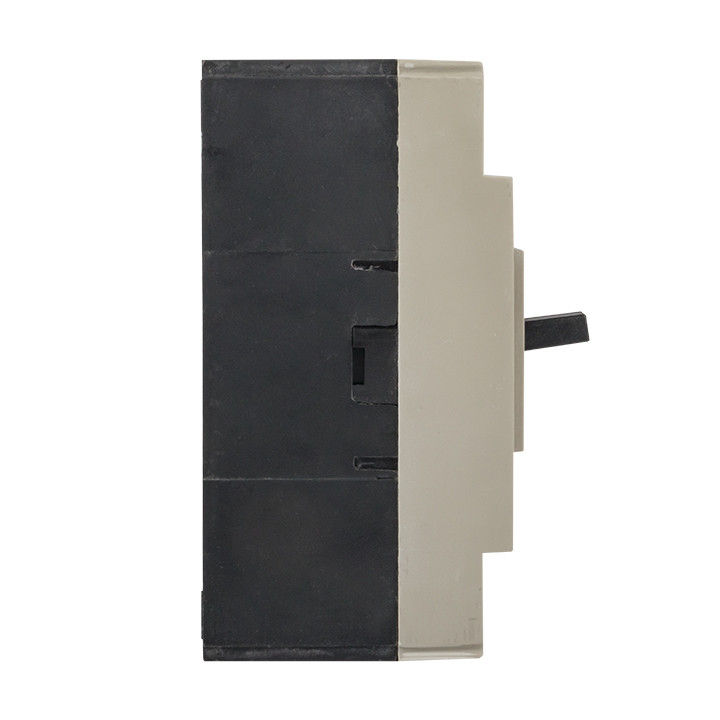

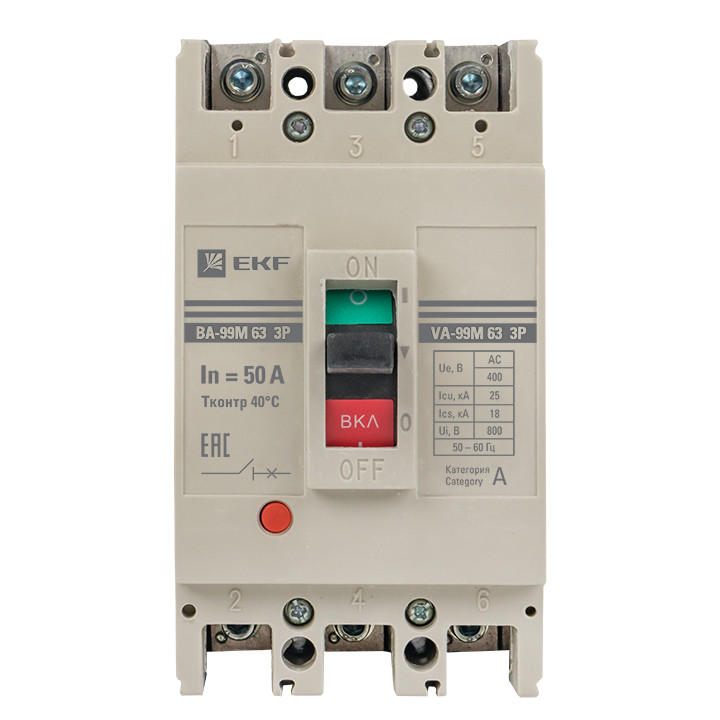

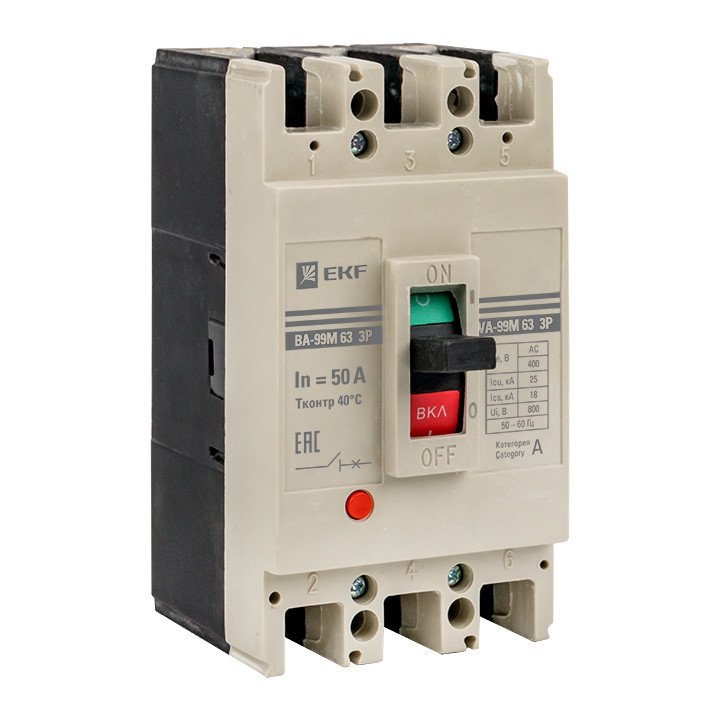

Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки Тест - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.

Характеристики:

Тип изделия: Выключатель автоматический в литом корпусе
Серия: ВА-99М
Номинальный ток, А: 50
Номинальная предельная отключающая способность Icu при AC 400В, кА: 25
Номинальная рабочая отключающая способность Ics при AC 400В, кА: 25
Количество силовых полюсов: 3
Способ монтажа: Монтажная плата
Род тока: Переменный (AC)
Вид привода: Ручной
Тип расцепителя: Электромагнитный,тепловой
Напряжение, В: 380
Тип дополнительного расцепителя: Нет
Номинальное напряжение, В: 400
Номинальная отключающая способность, кА (AC) (IEC/EN 60898): 25
Степень защиты: IP30
Исполнение: Стационарное
Высота, мм: 180
Климатическое исполнение: УХЛ3
Тип управления: Рычаг
Масса, кг: 1.033
Уставка срабатывания магнитного расцепителя (Im), А: 500
Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)
Способ подключения: Шинное
Диапазон рабочих температур: от -40 до +55
Глубина, мм: 95
Ширина, мм: 80
Распродажа: sale630
Гарантийный срок, мес: 84
Предельная отключающая способность, кA: 20
Частота, Гц: 50
Сфера применения: нечастые оперативные включения и отключения тока в нормальном режиме|защита от токов перегрузки и коротких замыканий электроустановок жилого и гражданского строительства|защита на производственных площадках, электроподстанциях, распределительных пунктах, щитовом электрооборудовании
Комплектация: автоматический выключатель - 1 шт|комплект метизов - 1 шт|комплект межфазных перекородок - 1 шт
