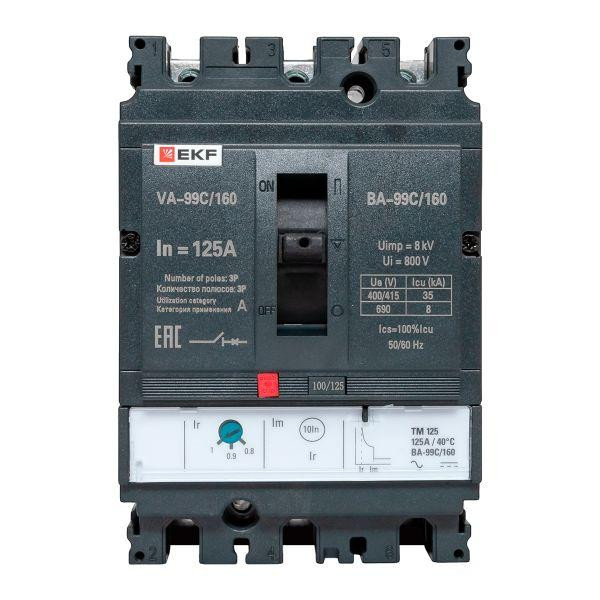

Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления и толкатель кнопки ''Тест'' – для проверки механизма отключения выключателя.Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, блок ротоактивных контактов с двумя дугогасительными камерами представляет собой жесткую сборку в отдельном корпусе, механизма управления, блока защиты от сверхтоков и перегрузки (расцепителя). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.

Характеристики:

Тип изделия: Выключатель автоматический в литом корпусе
Серия: ВА-99С
Номинальный ток, А: 125
Номинальная предельная отключающая способность Icu при AC 400В, кА: 35
Номинальная рабочая отключающая способность Ics при AC 400В, кА: 35
Количество силовых полюсов: 3
Способ монтажа: Монтажная плата
Род тока: Переменный (AC)
Вид привода: Ручной
Тип расцепителя: Электромагнитный,тепловой
Напряжение, В: 380
Тип дополнительного расцепителя: Нет
Номинальное напряжение, В: 400
Номинальная отключающая способность, кА (AC) (IEC/EN 60898): 36
Степень защиты: IP30
Высота, мм: 175
Климатическое исполнение: УХЛ3
Исполнение: Стационарное
Тип управления: Рычаг
Масса, кг: 1.833
Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)
Способ подключения: Шинное
Диапазон рабочих температур: от -40 до +55
Глубина, мм: 130
Ширина, мм: 125
Распродажа: sale630
Гарантийный срок, мес: 84
Предельная отключающая способность, кA: 36
Частота, Гц: 50
Сфера применения: защита распределительных сетей
Комплектация: автоматический выключатель - 1 шт|комплект метизов - 1 шт|комплект межфазных перекородок - 1 шт
Преимущества: Блок ротоактивных контактов с двумя дугогасительными камерами|Ics
