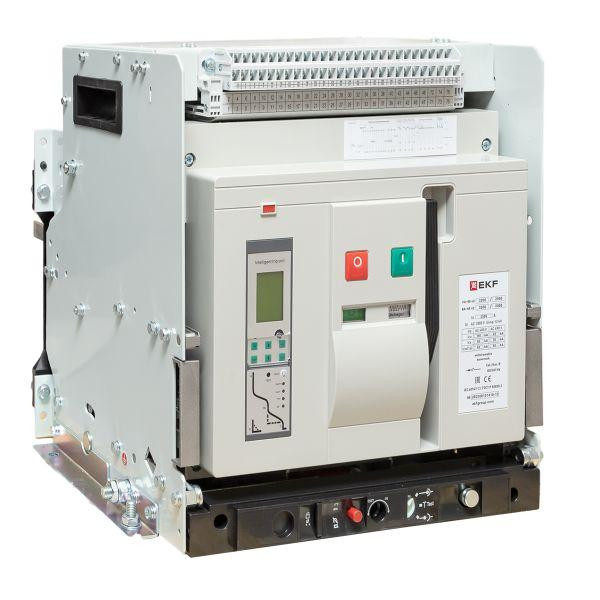

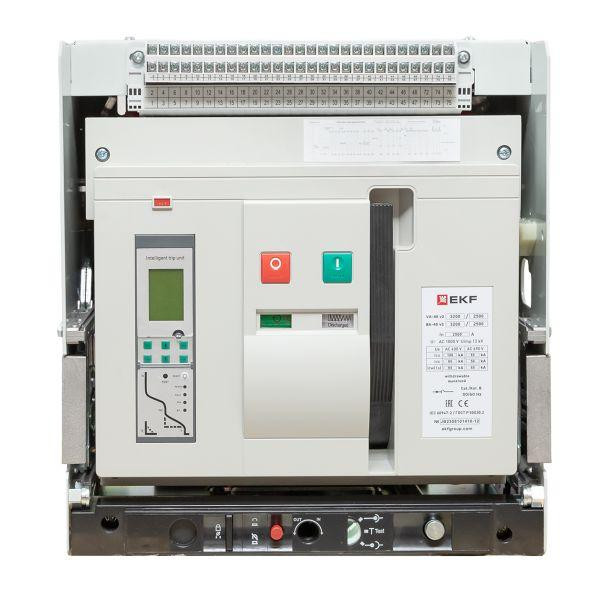

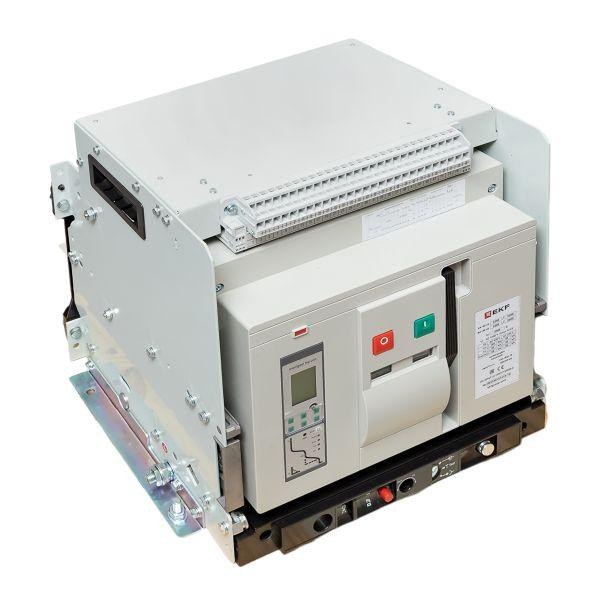

Выключатели автоматические серии ВА-45 до 6300А предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках (в том числе при однофазных замыканиях на землю) и применяются в трехфазных электрических сетях переменного тока напряжением до 690В частотой 50 Гц. Данные выключатели применяются в качестве вводных автоматических выключателей, для защиты цепей электродвигателей, а также отходящих линий, в том числе в ГРЩ, ЩС, в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях), для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.

Характеристики:

Тип изделия: Выключатель автоматический
Номинальный ток, А: 2500
Номинальная предельная отключающая способность Icu при AC 400В, кА: 100
Номинальная рабочая отключающая способность Ics при AC 400В, кА: 100
Количество силовых полюсов: 3
Способ монтажа: Напольный
Род тока: Переменный (AC)
Вид привода: Моторный
Тип расцепителя: Электронный
Напряжение, В: 690

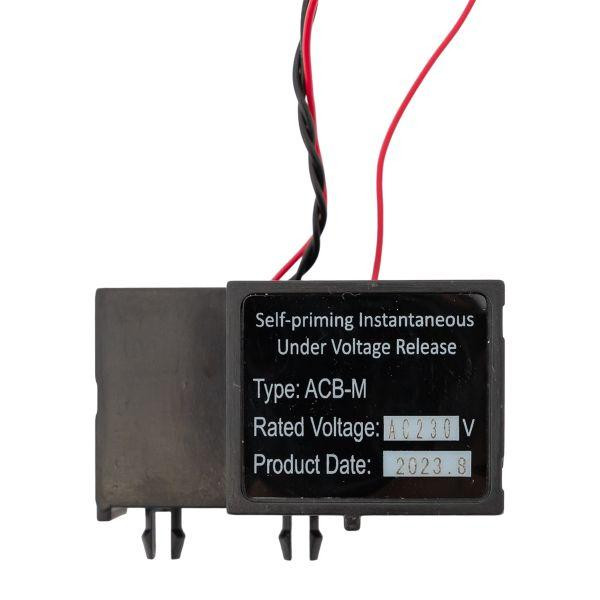

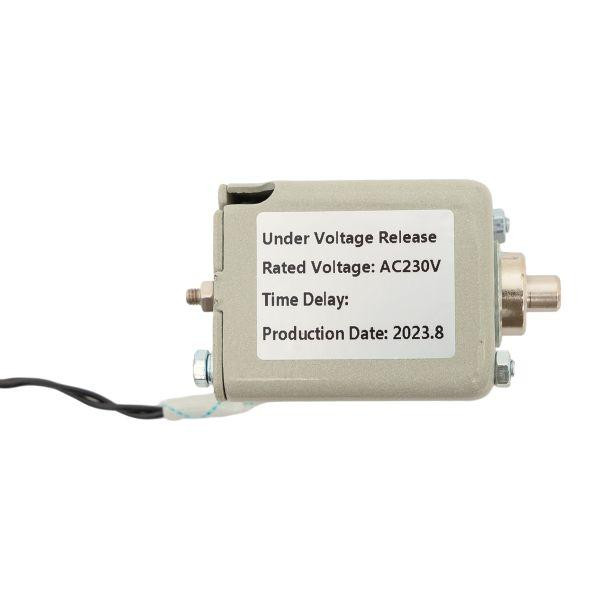

Тип дополнительного расцепителя: Независимый расцепитель,расцепитель минимального напряжения
Номинальная отключающая способность, кА (AC) (IEC/EN 60898): 100

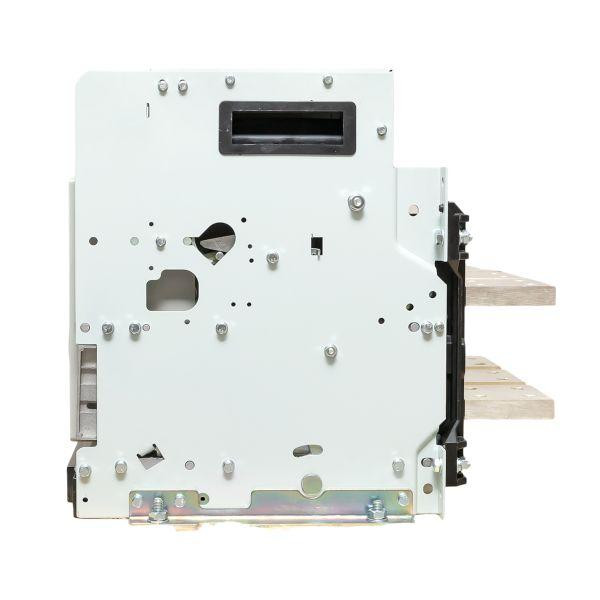

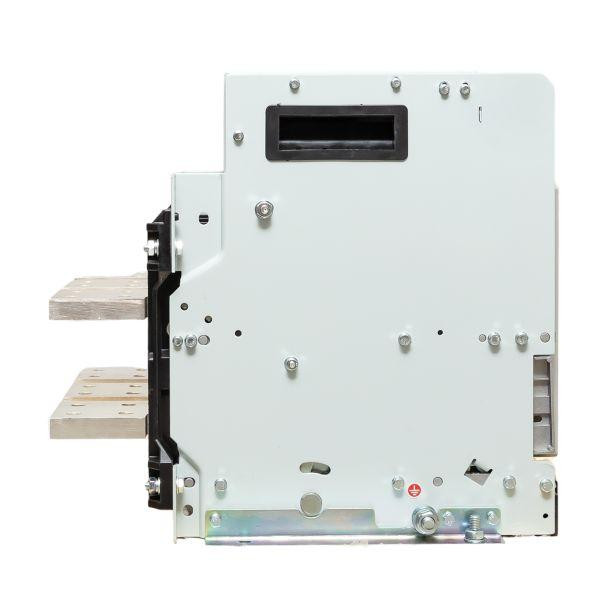

Исполнение: Выкатное
Распродажа: silovoe

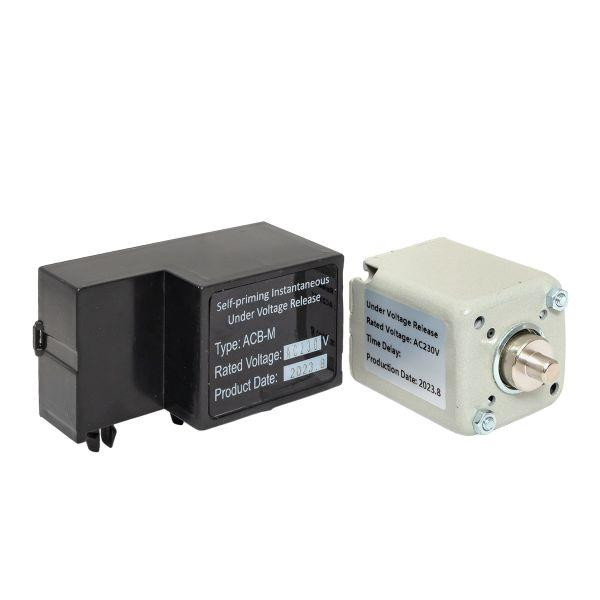

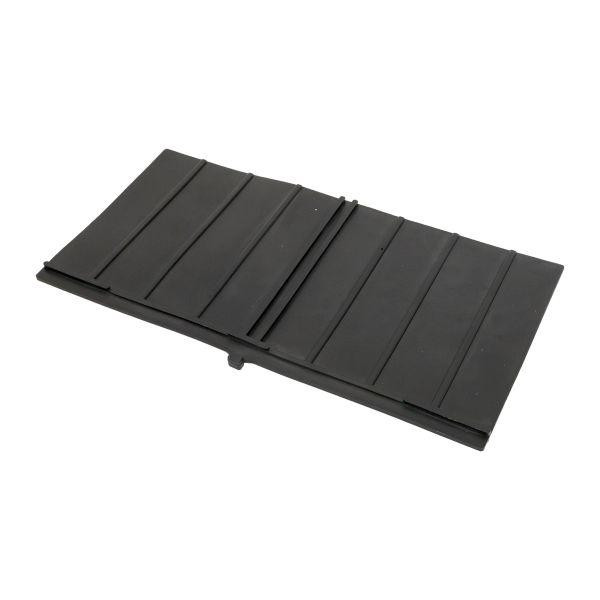

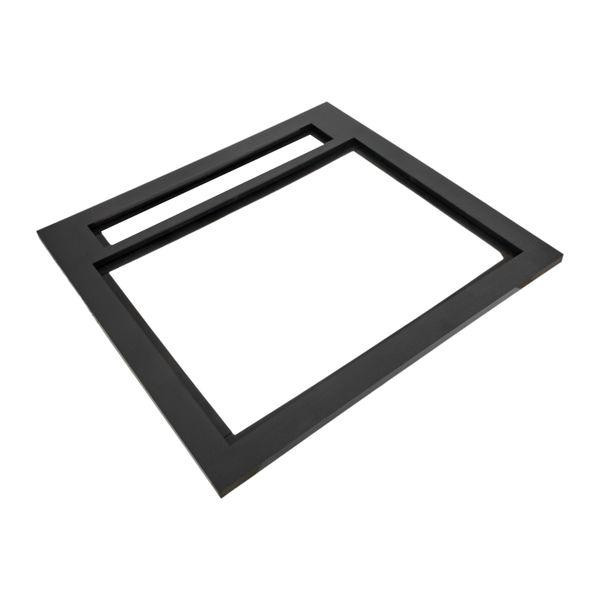

Комплектация: автоматический выключатель ВА-45 v2 (с дополнительными аксессуарами - моторпривод, катушка включения, катушка отключения (независимый расцепитель), расцепитель минимального напряжения, 4 дополнительных перекидных контакта) - 1 шт|комплект болтов - 1 шт|рамка двери - 1 шт|Межполюсные перегородки - 2 шт (3 ш. для 4п исполнения)|паспорт - 1 шт
Сфера применения: в качестве вводных автоматических выключателей|защита цепей электродвигателей|защита отходящих линий, в том числе в ГРЩ, ЩС|в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях)|защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ
