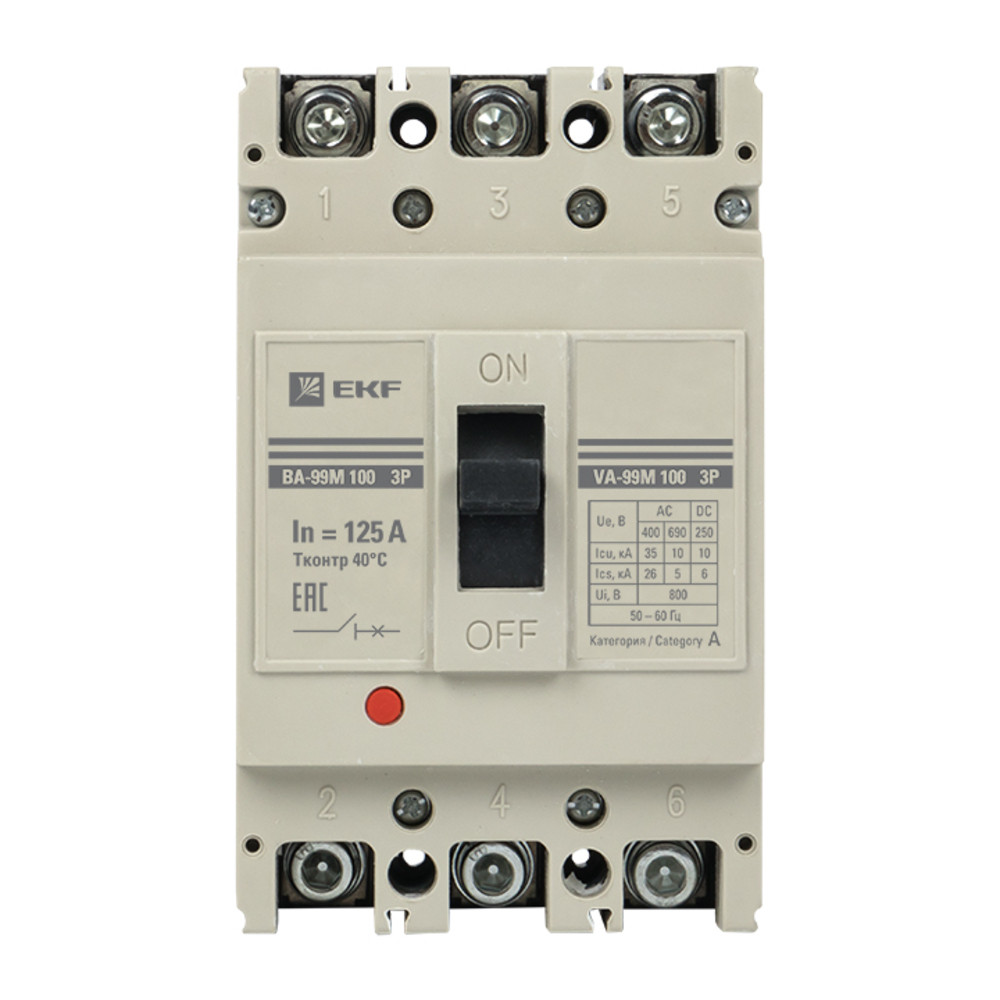

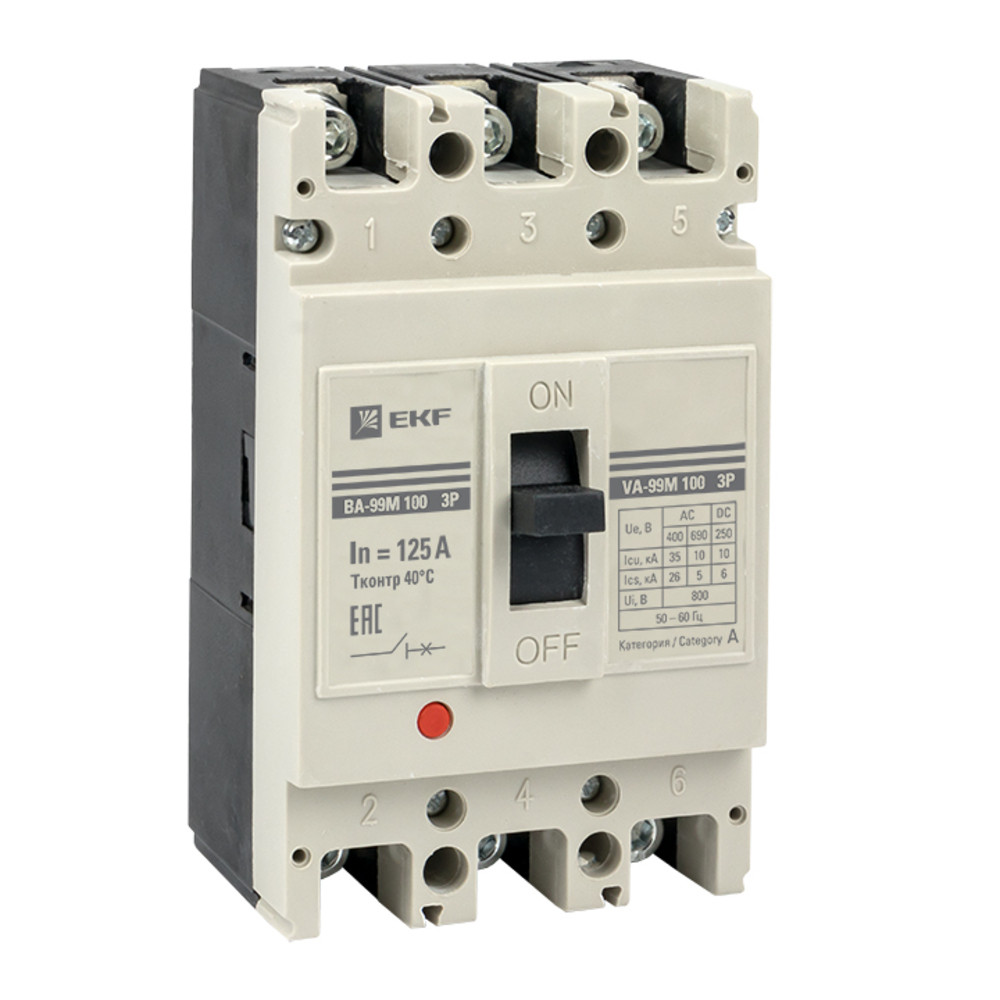

Выключатель автоматический ВА-99М 100/125А 3P 35кА PROxima (EKF) mccb99-100-125m
- Описание
-
Подробности
Полное описание товара Выключатель автоматический ВА-99М 100/125А 3P 35кА PROxima (EKF) mccb99-100-125m
Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки Тест - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Характеристики:
- Тип изделия: Выключатель автоматический
- Номинальный ток, А: 125
- Количество силовых полюсов: 3
- Номинальная отключающая способность, кА (AC) (IEC/EN 60898): 35
- Напряжение, В: 380
- Способ монтажа: Монтажная плата
- Исполнение: Стационарное
- Тип расцепителя: Электронный
- Тип дополнительного расцепителя: Нет
- Вид привода: Ручной
- Высота, мм: 16
- Степень защиты: IP30
- Глубина, мм: 10
- Ширина, мм: 9.5
- Гарантийный срок, мес: 84
- Комплектация: автоматический выключатель - 1 шт|комплект метизов - 1 шт|комплект межфазных перекородок - 1 шт
- Сфера применения: нечастые оперативные включения и отключения тока в нормальном режиме|защита от токов перегрузки и коротких замыканий электроустановок жилого и гражданского строительства|защита на производственных площадках, электроподстанциях, распределительных пунктах, щитовом электрооборудовании
Документация:
Паспорт
Паспорт
Страница каталога
Видеоматериалы
Видеоматериалы
Видеоматериалы
3D модель - Характеристики
-
