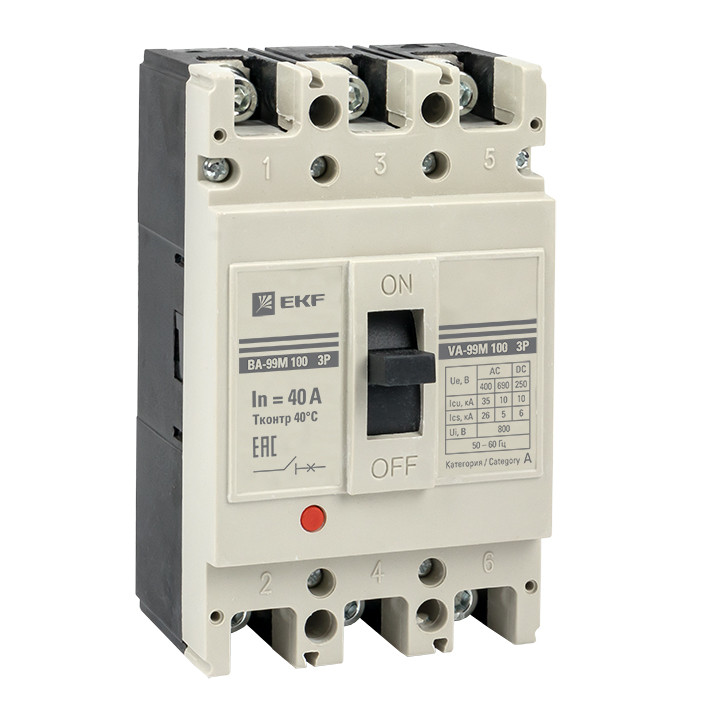

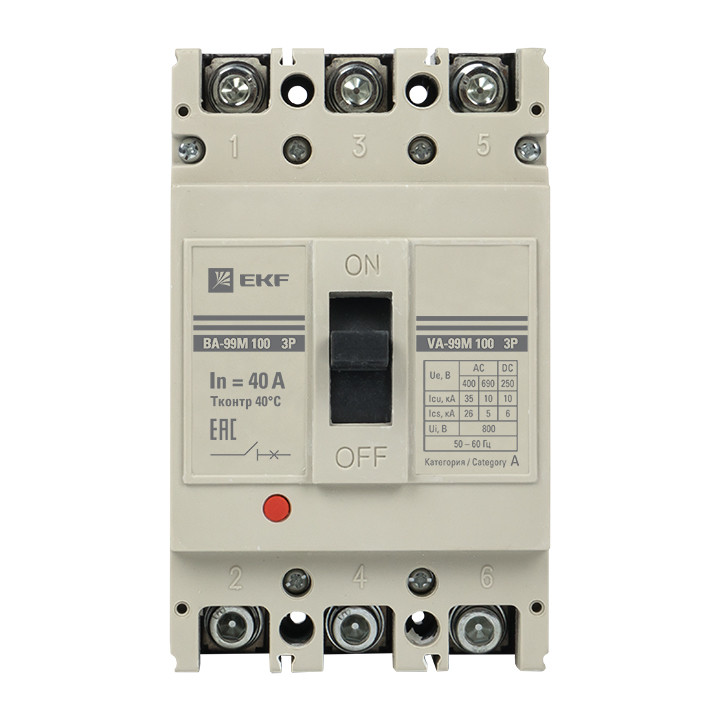

Полное описание товара Выключатель автоматический ВА-99М 100/40А 3P 35кА PROxima (EKF) mccb99-100-40m

Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки Тест - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.

Характеристики:

• Тип изделия: Выключатель автоматический
• Номинальный ток, А: 40
• Количество силовых полюсов: 3
• Номинальная отключающая способность, кА (AC) (IEC/EN 60898): 35
• Напряжение, В: 690
• Способ монтажа: Монтажная плата
• Исполнение: Стационарное
• Тип расцепителя: Термомагнитный
• Тип дополнительного расцепителя: Нет
• Вид привода: Ручной
• Высота, мм: 16
• Степень защиты: IP30
• Глубина, мм: 9.5
• Ширина, мм: 10
• Гарантийный срок, мес: 84
• Комплектация: автоматический выключатель - 1 шт|комплект метизов - 1 шт|комплект межфазных перекородок - 1 шт
• Сфера применения: нечастые оперативные включения и отключения тока в нормальном режиме|защита от токов перегрузки и коротких замыканий электроустановок жилого и гражданского строительства|защита на производственных площадках, электроподстанциях, распределительных пунктах, щитовом электрооборудовании
