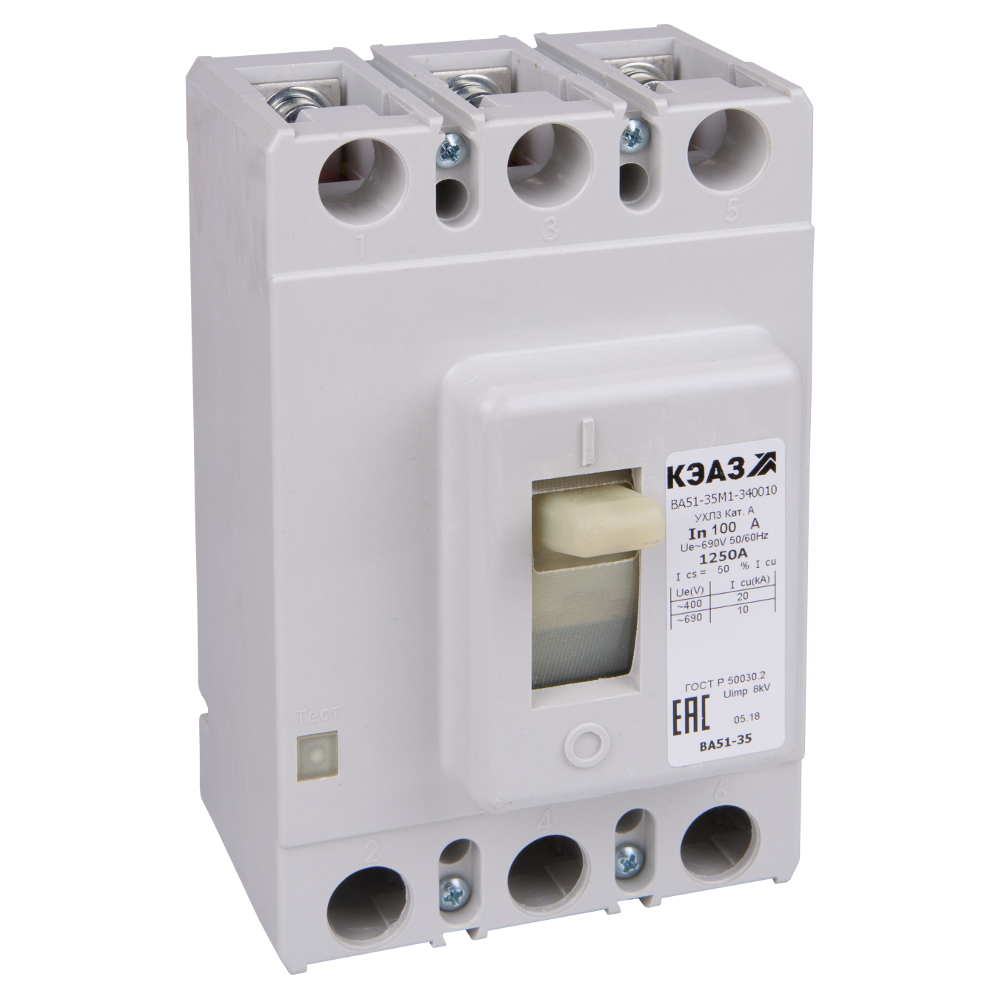

Полное описание товара Выключатель автоматический ВА51-35М1-340010-80А-1000-690AC-УХЛ3 (КЭАЗ) 108307

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 80 А. Трехполюсные автоматические выключатели КЭАЗ типа ВА 51-35 предназначены для применения в электрических цепях с напряжением 440 постоянного / 690 В переменного тока частотой 50 и 60 Гц, их защиты от токов короткого замыкания, токов перегрузки, а также для нечастых оперативных включений и отключений.

Характеристики:

• Тип изделия: Выключатель автоматический в литом корпусе
• Номинальный ток, А: 80
• Количество силовых полюсов: 3
• Номинальная отключающая способность, кА (AC) (IEC/EN 60898): 10
• Напряжение, В: 690
• Способ монтажа: Монтажная плата
• Исполнение: Стационарное
• Тип расцепителя: Электромагнитный,тепловой
• Тип дополнительного расцепителя: Нет
• Вид привода: Ручной
• Климатическое исполнение: УХЛ3
• Род тока: Переменный (AC)
• Уставка срабатывания магнитного расцепителя (Im), А: 1000
• Степень защиты: IP20
• Высота, мм: 175
• Масса, кг: 2.2
• Нормативный документ: ГОСТ Р 50030.2, ТУ3422-047-05758109-2011
• Крепление: Винтовое
• Диапазон рабочих температур: от -60 до +40
• Глубина, мм: 114
• Ширина, мм: 113
• Включено в реестр промышленной продукции РФ: 10385135
• Схема автоматического выключателя: 340010
• Регулировка теплового расцепителя: Нет
• Предельная отключающая способность, кA: 10
• Частота, Гц: 50/60
• Комплектность: Нет
• Наличие дугогасительной камеры: 3
• Максимальное сечение подключаемого кабеля, мм2: 25
• Сфера применения: Автоматические выключатели в литом корпусе

Документация:
Руководство по эксплуатации и Паспорт
Каталог производителя
3D модель (формат step)
