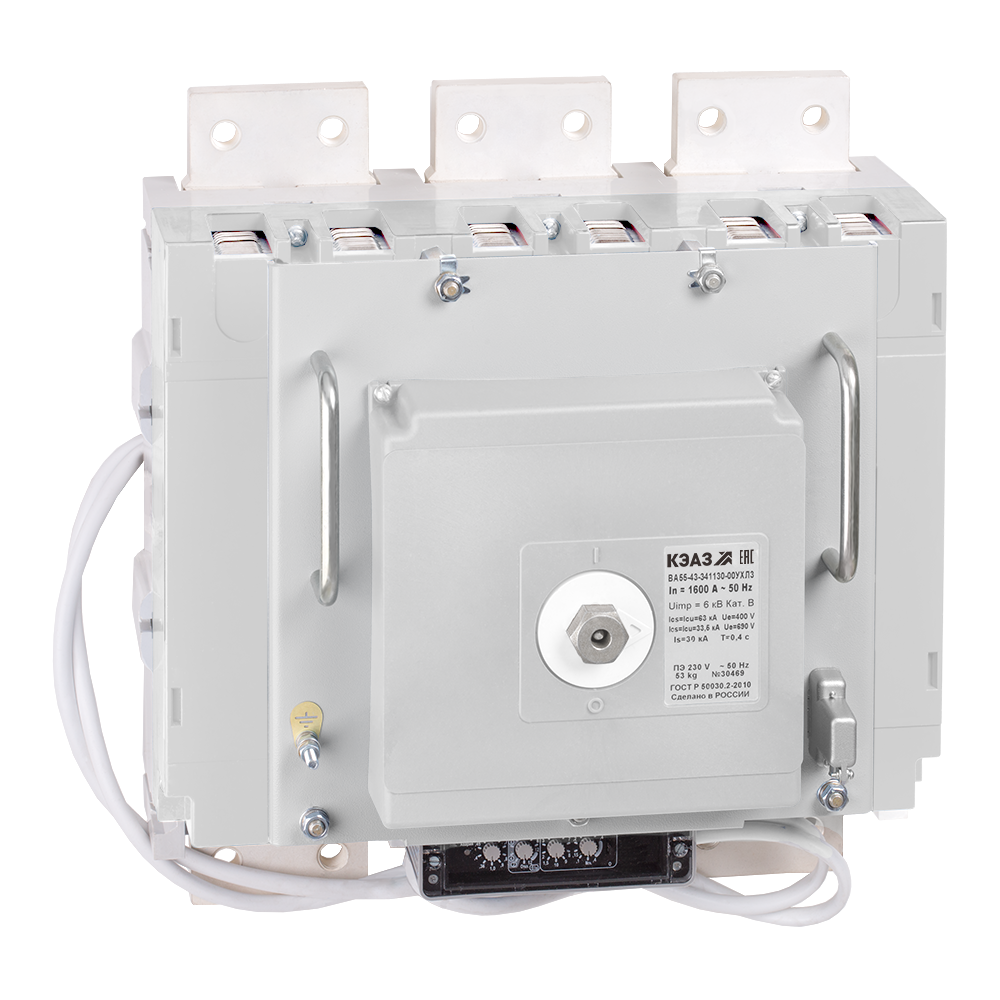

Полное описание товара Выключатель автоматический ВА55-43-344730-1600А-690AC-НР230AC/220DC-ПЭ230AC (КЭАЗ) 108197

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 1600 А. Выключатели КЭАЗ предназначены для применения в электрических цепях переменного тока частоты 50, 60 Гц напряжением 690 В, для нечастых оперативных включений и отключений (до 6 в час), указанных цепей и защиты электрооборудования от перегрузок и коротких замыкании, а также нечастых прямых пусков асинхронных двигателей. Выключатели изготавливаются с полупроводниковым максимальным расцепителем тока на базе микроконтроллера Atmega 16L.

Характеристики:

• Тип изделия: Выключатель автоматический в литом корпусе
• Номинальный ток, А: 1600
• Количество силовых полюсов: 3
• Номинальная отключающая способность, кА (AC) (IEC/EN 60898): 33.5
• Напряжение, В: 690
• Способ монтажа: Монтажная плата
• Исполнение: Стационарное
• Тип расцепителя: Электронный
• Тип дополнительного расцепителя: Независимый расцепитель
• Вид привода: Электромагнитный
• Климатическое исполнение: УХЛ3
• Род тока: Переменный (AC)
• Степень защиты: IP00
• Высота, мм: 464
• Масса, кг: 51
• Нормативный документ: ГОСТ Р 50030.2, ТУ3422-038-05758109-2007
• Крепление: Винтовое
• Диапазон рабочих температур: от -50 до +55
• Глубина, мм: 281
• Ширина, мм: 438
• Включено в реестр промышленной продукции РФ: 10385151
• Схема автоматического выключателя: 344730
• Регулировка теплового расцепителя: Да
• Напряжение и род тока электропривода: 230В AC
• Напряжение и род тока дополнительного расцепителя: НР230AC/220DC
• Предельная отключающая способность, кA: 33.5
• Частота, Гц: 50/60
• Комплектность: Нет
• Наличие дугогасительной камеры: 3
• Максимальное сечение подключаемого кабеля, мм2: 2400
• Сфера применения: Автоматические выключатели в литом корпусе
• Напряжение цепи управления (В): 230

Документация:
Руководство по эксплуатации и Паспорт
Каталог производителя
3D модель (формат step)
