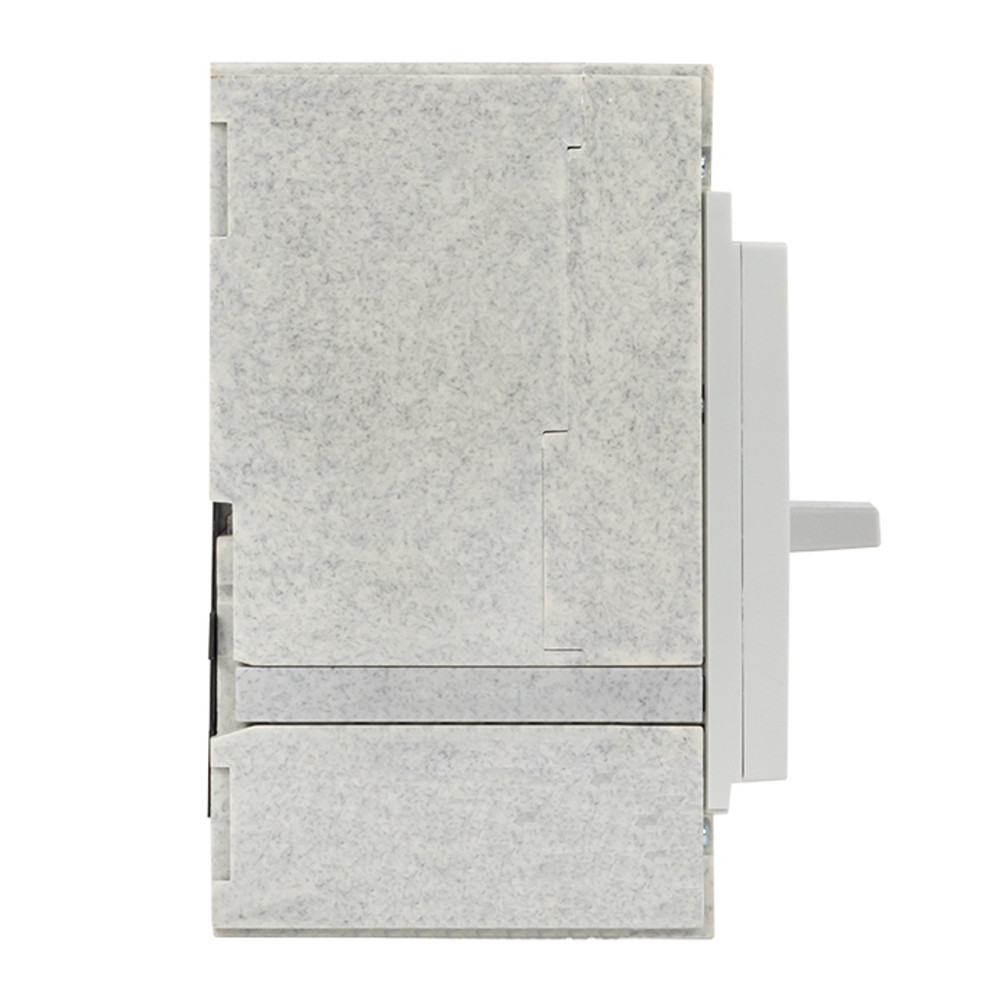

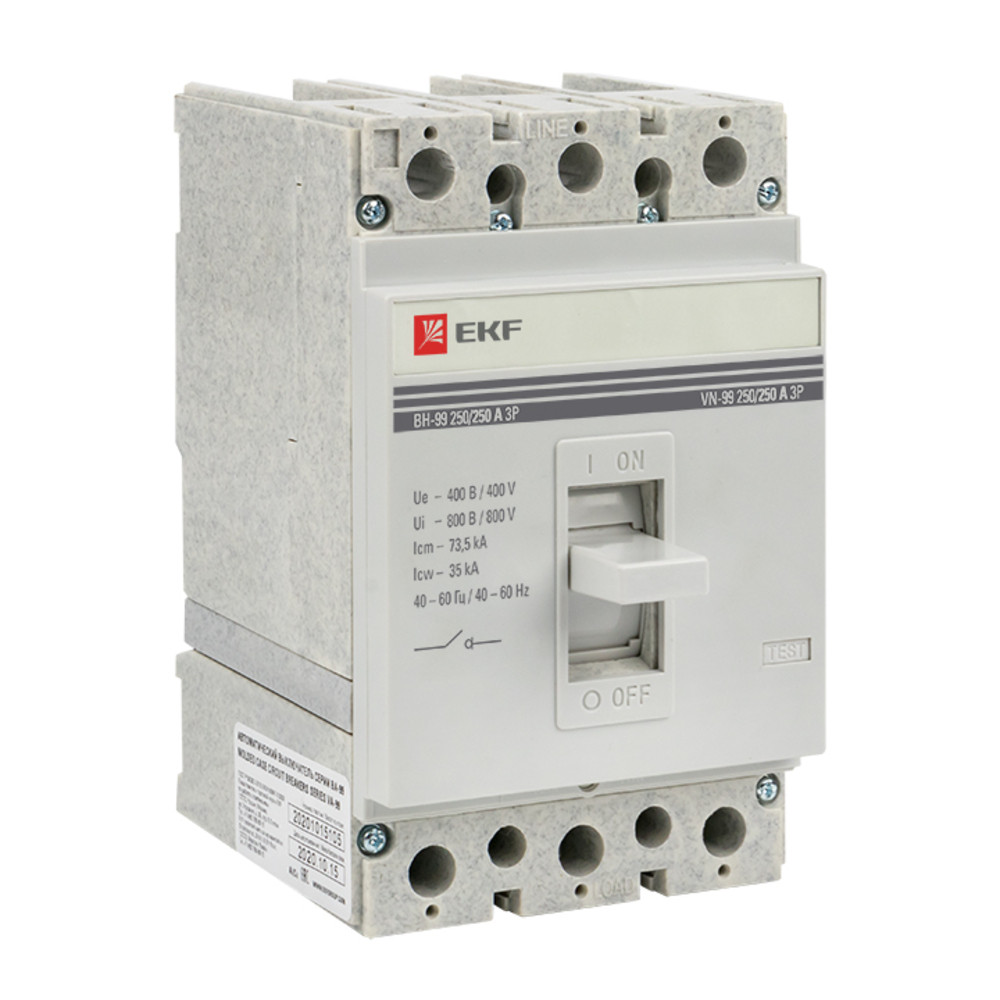

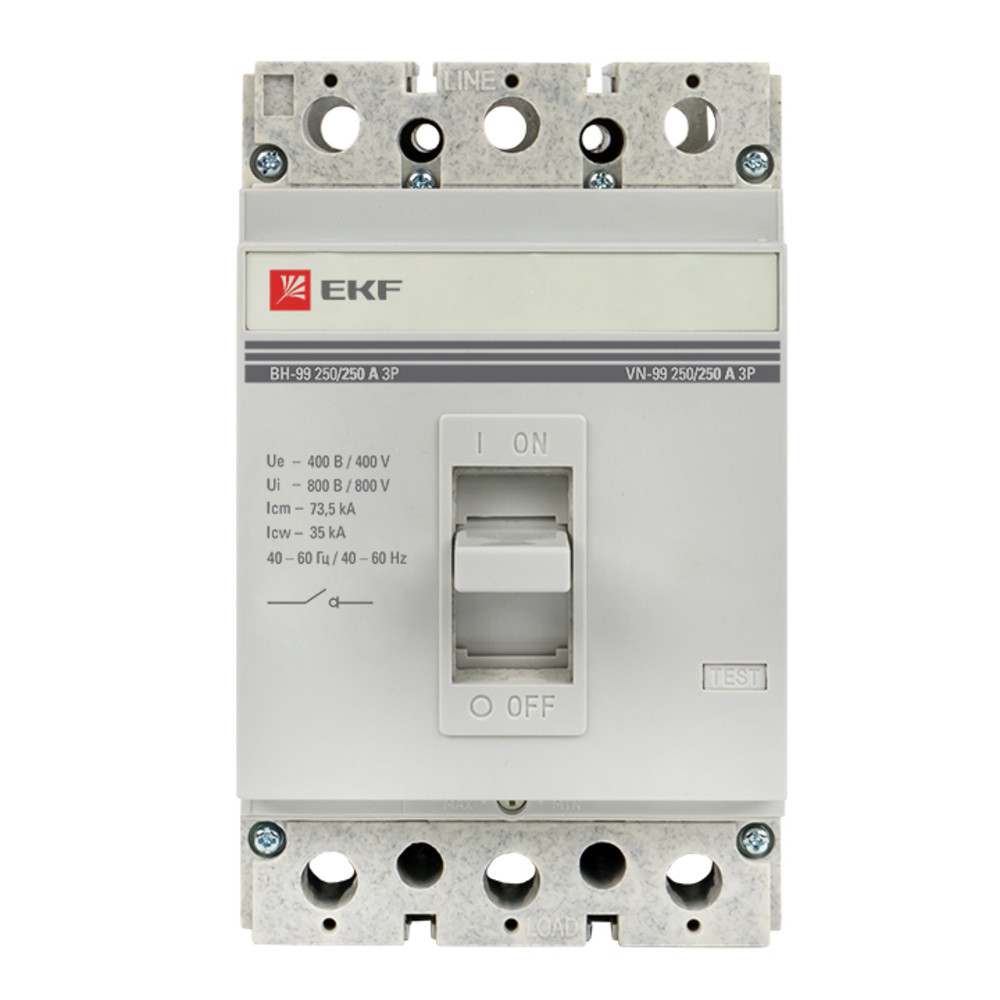

Полное описание товара Выключатель нагрузки ВН-99 250/250А 3P (EKF) sl99-250-250

Выключатель ВН -99 выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При установке выключателей в распределительные устройства необходимо учитывать зону возможного выброса вверх на расстояние до 30 мм продуктов горения дуги при отключении под нагрузкой. Подключение кабелей или шин со стороны источника питания производят на верхние или нижние зажимы выключателей. Возможна коммутация алюминиевым и медным проводом.

Характеристики:

• Тип изделия: Рубильник
• Серия: PROxima
• Номинальный ток, А: 250
• Напряжение, В: 380
• Степень защиты: IP30
• Количество силовых полюсов: 3
• Способ монтажа: Монтажная плата
• Исполнение рукоятки: Тумблер
• Наличие дополнительных контактов: Нет
• Материал изделия: Пластик
• Материал корпуса: Пластик
• Тип подключения: Винтовое
• Высота, мм: 150
• Климатическое исполнение: УХЛ3
• Масса, кг: 3.4
• Нормативный документ: ГОСТ Р50030.2-2010 (МЭК 60947-2-2006) ТУ ТД.05.ВА99-2013
• Тип монтажной рейки: 35x7.5
• Количество НЗ контактов: 0
• Количество НО контактов: 0
• Вид рукоятки: Рычажного типа
• Глубина, мм: 180
• Ширина, мм: 214
• Распродажа: sale630
• Диапазон рабочих температур: от -25 до +60
• Гарантийный срок, мес: 84
• Наличие дугогасительной камеры: Да
• Сфера применения: Выключатели-разъединители.
• Максимальное сечение подключаемого кабеля, мм2: 120
