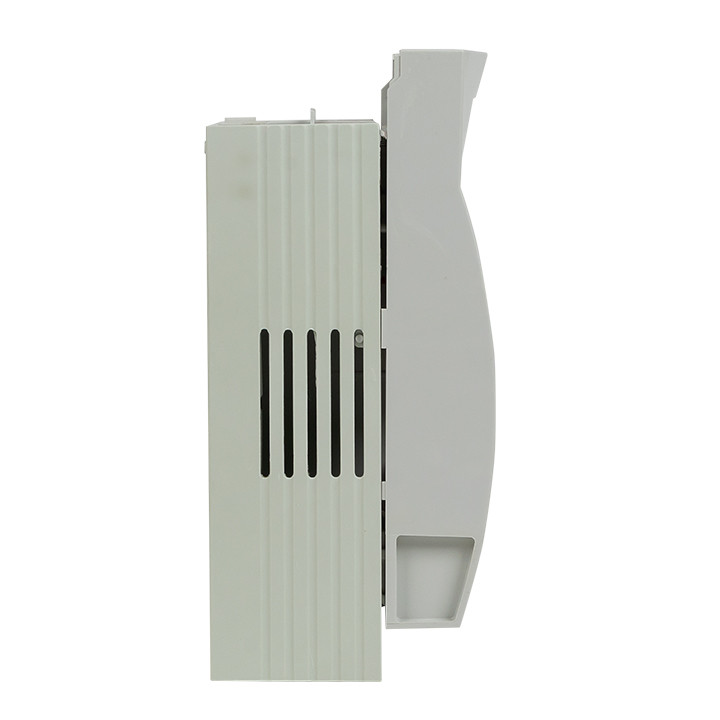

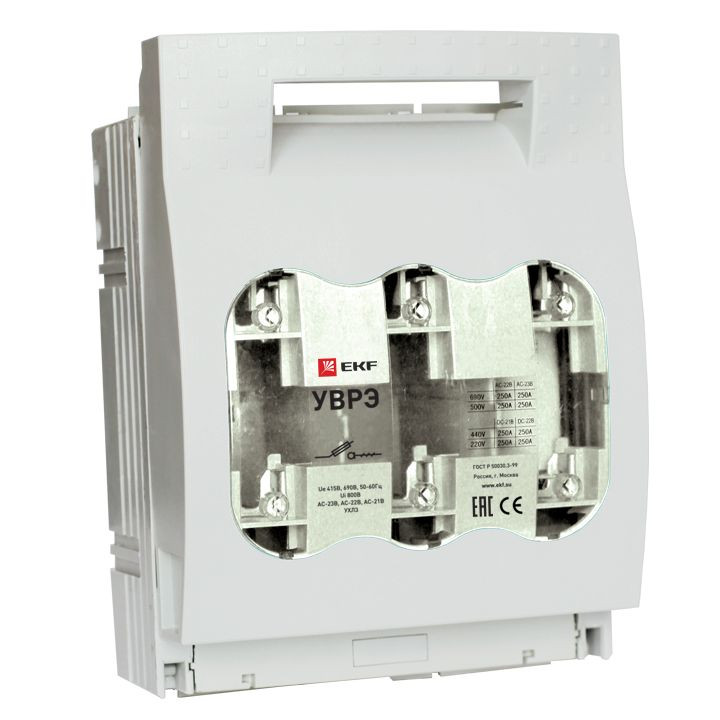

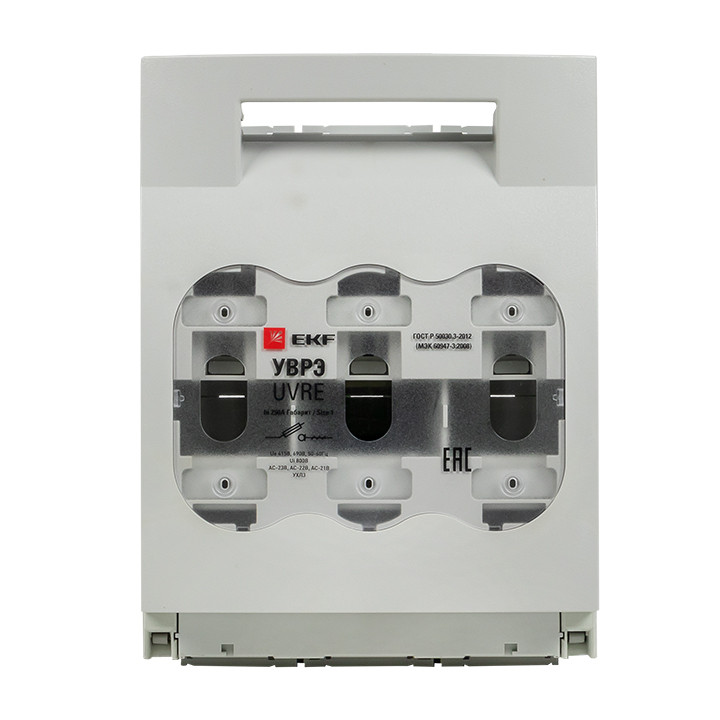

Полное описание товара Выключатель-разъединитель УВРЭ 250А откидной под предохранители ППН (габ.1) (EKF) uvre-250

Выключатели-разъединители УВРЭ откидного типа с плавкими предохранителями предназначены для ручного включения-отключения и для защиты от коротких замыканий и перегрузки цепей переменного тока. Применяются в вводно-распределительных устройствах, шкафов управления и др. Видимый разрыв обеспечивается благодаря откидной крышке, с установленными предохранителями. При открывании крышки происходит разрыв цепи. В крышке предусмотрены контрольные отверстия для измерения напряжения и других параметров специальным щупом. Выключатели устанавливаются на монтажную панель. Конструкция контактных выводов обеспечивает болтовое присоeдинение шин или проводников, оконцованных кабельными наконечниками. Выводы изготавливаются из меди с антикоррозийным покрытием.

Характеристики:

• Тип изделия: Рубильник
• Серия: PROxima
• Номинальный ток, А: 250
• Напряжение, В: 690
• Степень защиты: IP30
• Вид рукоятки: Рычажного типа
• Исполнение рукоятки: Несъемная
• Способ монтажа: Монтажная плата
• Габарит предохранителя: Типоразмер 1
• Количество силовых полюсов: 3
• Количество НО контактов: 0
• Количество НЗ контактов: 0
• Ширина, мм: 200
• Глубина, мм: 260
• Тип подключения: Болтовое
• Климатическое исполнение: УХЛ3
• Способ подключения: Шинное
• Нормативный документ: ГОСТ Р 50030.3-99 (МЭК 60947.3-99)
• Тип управления: Ручка
• Высота, мм: 130
• Масса, кг: 2.133
• Сфера применения: Выключатели-разъединители под предохранитель.
• Максимальное сечение подключаемого кабеля, мм2: 120
• Наличие механической блокировки: Нет
