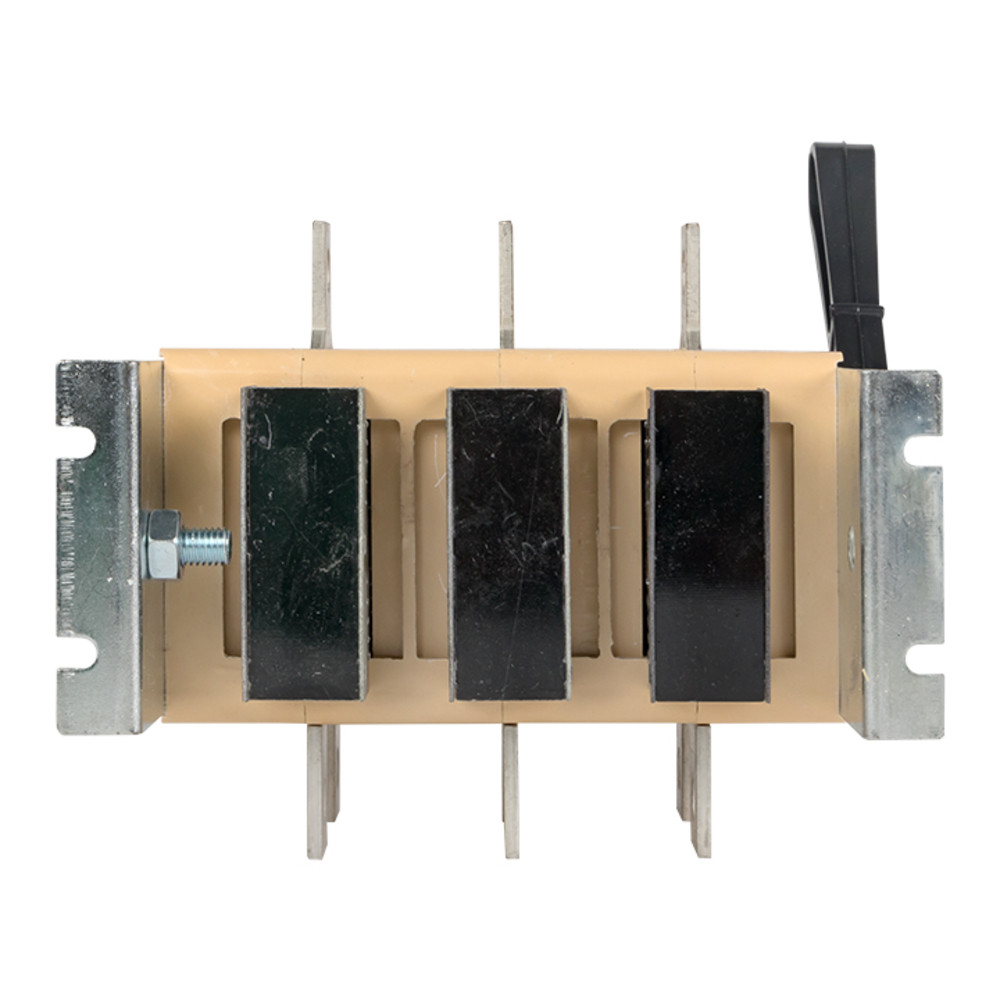

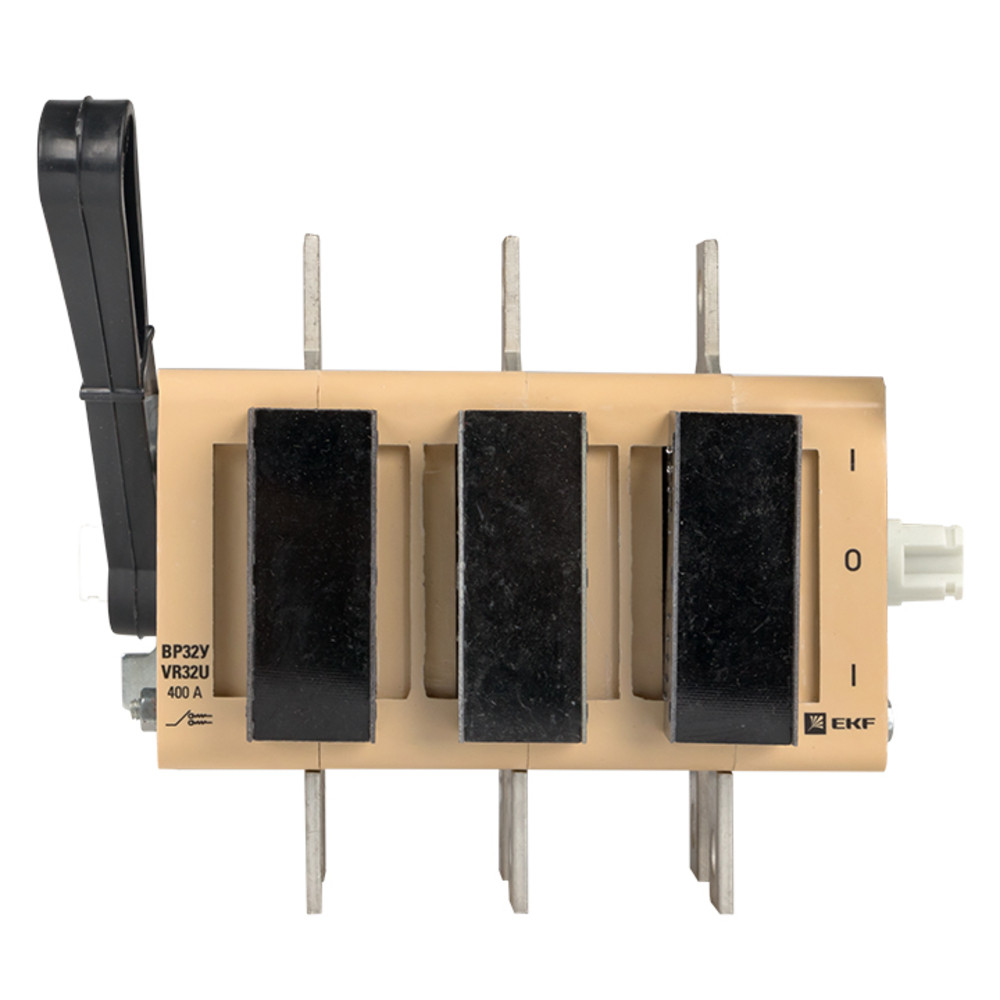

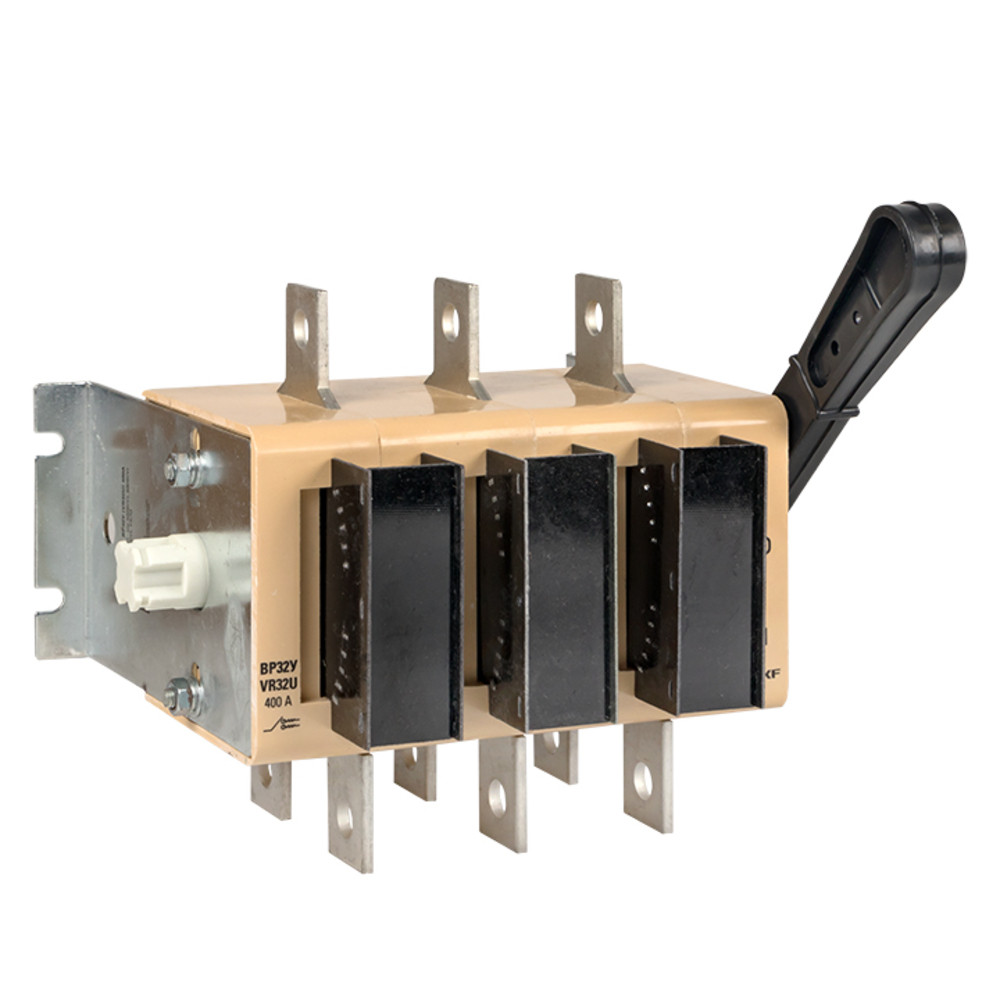

Полное описание товара Выключатель-разъединитель ВР32У-37А71220 400А 2 направления с дугогасительными камерами несъемная левая/правая рукоятка MAXima (EKF) uvr32-37a71220

Выключатели-разъединители ВР32У серии MAXima предназначены для ручного включения-отключения цепей переменного тока с номинальным напряжением до 690В частотой 50Гц. В конструкции применена 3-х полюсная контактная система ножевого типа с двойным видимым разрывом цепи. С помощью двойного разрыва цепи, больших растворов контактов и дугогасительных камер обеспечивается эффективное гашение электрической дуги при коммутации нагрузок. Конструкция контактных выводов обеспечивает болтовое присоединение шин или проводников, оконцованных кабельными наконечниками. Все рубильники являются универсальными по типу присоединения рукоятки. Расположение рукоятки левое или правое можно поменять в процессе эксплуатации. Расположение плоскости присоединения внешних зажимов контактных выводов — перпендикулярно плоскости монтажа.

Характеристики:

• Тип изделия: Рубильник
• Серия: PROxima
• Номинальный ток, А: 400
• Напряжение, В: 690
• Степень защиты: IP20
• Вид рукоятки: Рычаг поворотный
• Исполнение рукоятки: На выключатель
• Способ монтажа: Монтажная плата
• Количество силовых полюсов: 3
• Количество НО контактов: 0
• Количество НЗ контактов: 0
• Тип управления: Ручка
• Высота, мм: 155
• Масса, кг: 4
• Нормативный документ: ГОСТ Р 50030.3-99 (МЭК 60947.3-99)
• Климатическое исполнение: УХЛ3
• Способ подключения: Шинное
• Тип подключения: Болтовое
• Глубина, мм: 220
• Ширина, мм: 165
• Наличие механической блокировки: Нет
• Сфера применения: Выключатели-разъединители.
• Максимальное сечение подключаемого кабеля, мм2: 240

Документация:
Паспорт
Страница каталога
3D модель (формат step)
